Inhaltszusammenfassung für Sharkoon silent storm SFX Gold

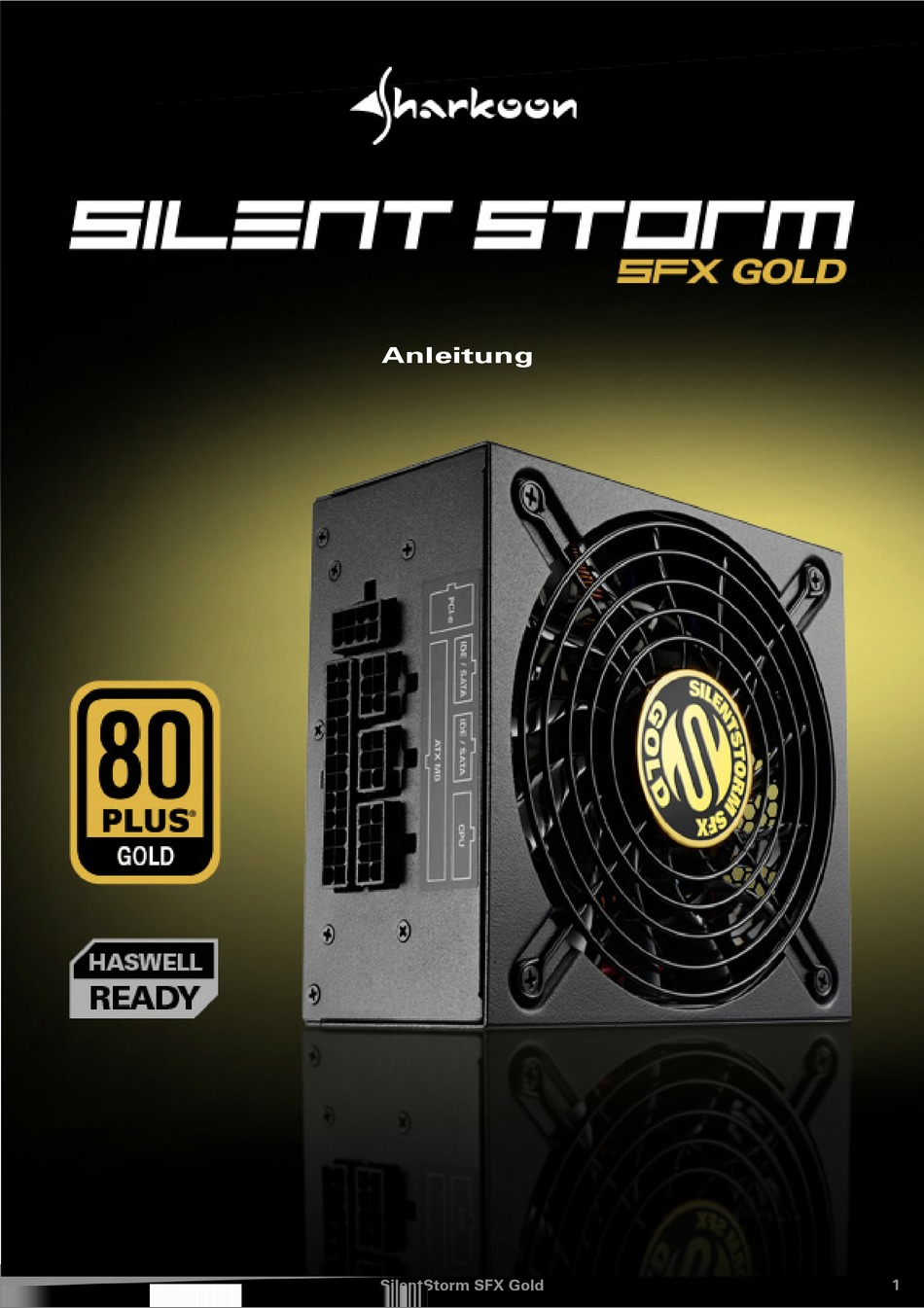

- Seite 1 Anleitung Anleitung SilentStorm SFX Gold...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Eigenschaften 2. Spezifikationen 2.1 Übersicht 2.2 Netzspannung und Schutzfunktionen 2.3 Sicherheitsstandards 2.4 Garantiedauer 3. Verpackungsinhalt 4. Das modulare System des Netzteils 4.1 Die Anschlüsse am Netzteil 4.2 Die modularen Kabel 4.3 Kabellängen 5. Installation 5.1 Einbau des Netzteils im PC-Gehäuse 5.2 Anschluss von Mainboard und Grafikkarte(n) 5.3 Anschluss von Laufwerken und anderen Peripheriegeräten 5.4 Anschluss der Kabel am Netzteil... -
Seite 3: Eigenschaften
Verehrter Kunde, herzlichen Glückwunsch zum Kauf dieses hochwertigen SHARKOON-Produktes. Um eine lange Lebensdauer und volle Funktionalität des Produktes zu gewährleisten, empfehlen wir, dass Sie die Anleitung eingehend lesen. Viel Vergnügen mit unserem Produkt! SHARKOON Technologies 1. Eigenschaften CPU: Unterstützt Intel HASWELL CPUs Dieses Netzteil ist „80 PLUS Gold“-zertifiziert und erfüllt mit einem Wirkungsgrad... -
Seite 4: Spezifikationen
2. Spezifikationen 2.1 Übersicht Modell-Nr. SilentStorm SFX 500 Gold Eingang (AC) Spannung Strom Frequenz 100 - 240 V 50 - 60 Hz Ausgangsspannung (DC) +5 V +3,3 V +12 V -12 V +5 Vsb Max. Ausgangsstrom 20 A 20 A 40 A 0,3 A Max. -
Seite 5: Sicherheitsstandards
4. Überspannungsschutz (OVP) Überspannungsschutz (Over Voltage Protection): Diese Funktion schützt den PC vor zu hoher Spannung. Damit der PC keinen Schaden davon trägt, schaltet sich das Netzteil bei Überspannung ab. 5. Unterspannungsschutz (UVP) Unterspannungsschutz (Under Voltage Protection): Wird ein festgelegter Wert der Minimum Spannung unterschritten, schaltet sich das Netzteil automatisch ab. -
Seite 6: Verpackungsinhalt
1x 4+4-pol. CPU-Stromanschluss 2x 6+2-pol. PCIe-Anschluss 4x SATA-Stromanschlüsse 2x 4-pol. IDE-Stromanschlüsse 1x Floppy-Stromanschluss Hinweis: Sollte eines der oben aufgeführten Teile fehlen, wenden Sie sich bitte unverzüglich per E-Mail an unseren Kundenservice: support@sharkoon.com (Deutschland und Europa) support@sharkoon.com.tw (international) SilentStorm SFX Gold... -
Seite 7: Das Modulare System Des Netzteils
4. Das modulare System des Netzteils Eine Besonderheit für den Anschluss der Peripheriegeräte ist das so genannte Kabelmanagement. Mit diesem modularen System können Sie nicht gebrauchte Kabel einfach abziehen oder gegebenenfalls wieder am Netzteil anbringen. Dadurch bleibt das Gehäuse aufgeräumt und der Luftstrom im Gehäuse wird nicht behindert. -
Seite 8: Kabellängen
4.3 Kabellängen SilentStorm SFX Gold... -
Seite 9: Installation
5. Installation Bei einer Installation in ein leeres Gehäuse fahren Sie bitte mit dem Abschnitt 5.1 fort. Bei einem Gehäuse mit einem bereits installierten Netzteil, bauen Sie zunächst dieses aus dem Gehäuse aus. Verfahren Sie hierzu wie folgt: 1. Schalten Sie Ihren PC aus. Ziehen Sie das Kaltgerätekabel aus der Steckdose und anschließend vom Netzteil ab. -
Seite 10: Anschluss Von Mainboard Und Grafikkarte(N)
5.2 Anschluss von Mainboard und Grafikkarte(n) 1. Stecken Sie den ATX-Stromanschluss (Abb. 1) in die entsprechende Buchse auf dem Mainboard. Abb. 1 2. Stecken Sie den 4+4-pol. CPU-Stromanschluss (Abb.2) in die entsprechende Buchse auf dem Mainboard. Abb. 2 Hinweis: Die Art der Stromverbindung des Mainboards ist herstellerabhängig und kann daher variieren. Detaillierte Anweisungen zur Stromverbindung entnehmen Sie dem Handbuch Ihres Mainboards. -
Seite 11: Anschluss Von Laufwerken Und Anderen Peripheriegeräten
3. Verbinden Sie je nach Bedarf jeweils den 6+2-pol. PCIe-Anschluss (Abb. 3) oder zusätzlich den zweiten 6+2-pol. PCIe-Anschluss mit Ihrer Grafikkarte(n). Abb. 3 5.3 Anschluss von Laufwerken und anderen Peripheriegeräten 1. Verbinden Sie die 4-pol. IDE-Stromanschlüsse (Abb. 4), SATA-Stromanschlüsse (Abb. 5) oder den Floppy-Stromanschluss (Abb. -
Seite 12: Anschluss Der Kabel Am Netzteil
4. Prüfen Sie, ob die Stromanschlüsse der Peripheriegeräte korrekt verbunden wurden, falls die Kurzschlussschutzfunktion während des Einschaltens ausgelöst wurde. 5. Schalten Sie den Ein-/Ausschalter in einem Zeitabstand von mindestens 5 Sekunden mehrmals ein und aus. 6. Falls das System dennoch nicht startet, wenden Sie sich bitte an support@sharkoon.com. SilentStorm SFX Gold... -
Seite 13: Rechtliche Hinweise
Rechtliche Hinweise: Für evtl. auftretenden Datenverlust, insbesondere durch unsachgemäße Handhabung, übernimmt SHARKOON keine Haftung. Alle genannten Produkte und Bezeichnungen sind Warenzeichen und/oder eingetragene Warenzeichen der jeweiligen Hersteller und werden als geschützt anerkannt. Als ein Teil von SHARKOONs Politik der fortwährenden Produktverbesserung unterliegen Produktdesign und -spezifikationen Änderungen ohne vorherige Ankündigung.
