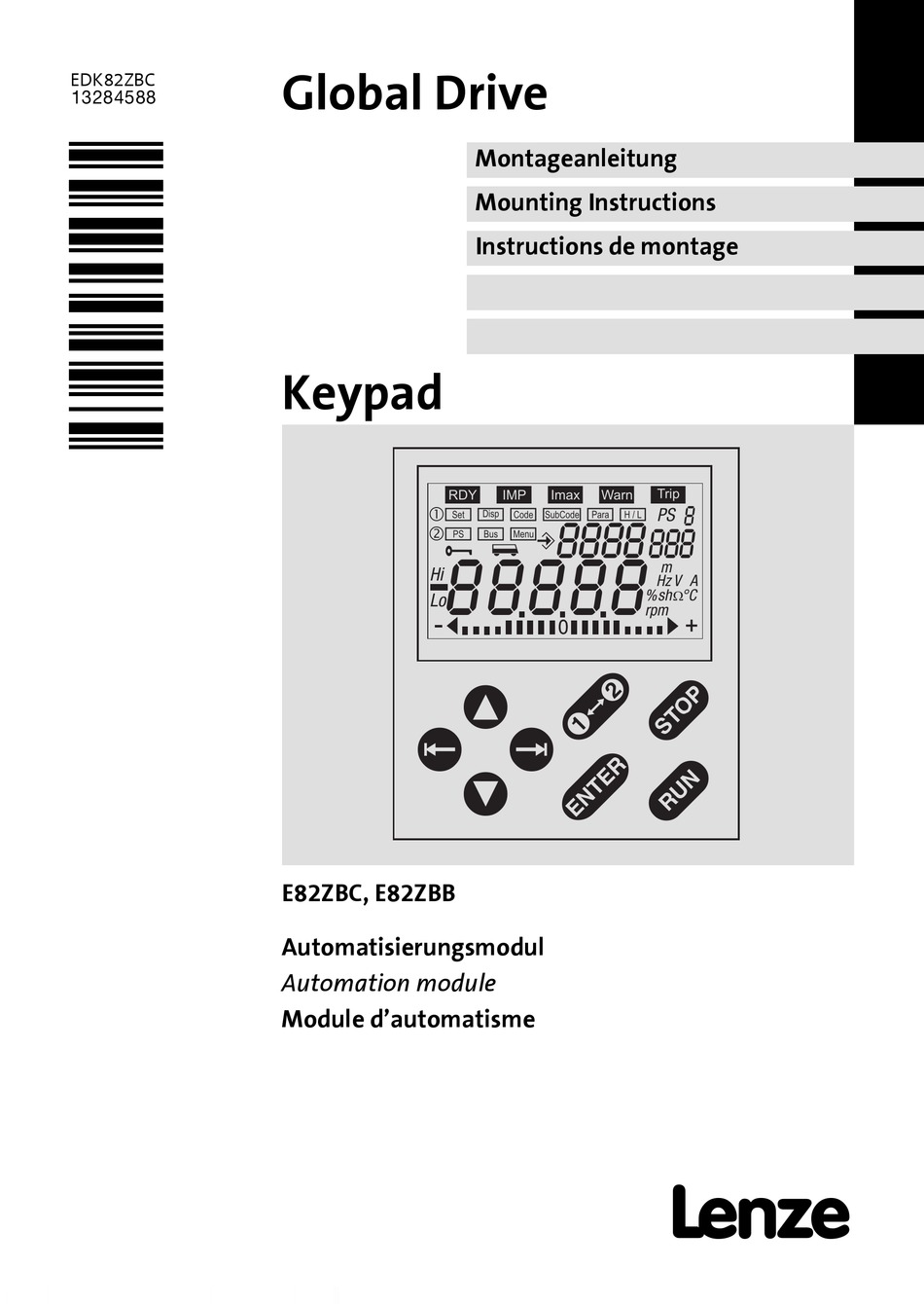

- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein! ...
- Seite 3 E82ZBC E82ZBB j g f k i h PS 8888 ‚ m n o 88888 °C j g f k i h PS 8888 ‚ m n o 88888 °C E82ZBC001 n_e2fx5014 j g f k i h PS 8888 ‚...
- Seite 4 Legende zur Abbildung auf der Ausklappseite Pos. Beschreibung Ausführliche Information 17 Statusanzeigen des Grundgerätes Funktionsleiste 1 18 Funktionsleiste 2 Bargraph-Anzeige Anzeige Parametersatz Anzeige Codenummer 19 Anzeige Subcodenummer Anzeige Parameterwert oder Störungsmeldung Funktionstasten ...
-
Seite 5: Inhaltsverzeichnis
Inhalt Über diese Dokumentation ......... . Verwendete Konventionen . -
Seite 6: Über Diese Dokumentation
ƒ Informationen zur mechanischen Installation des Automatisierungsmoduls; ƒ Informationen zur Bedienung des Automatisierungsmoduls; ƒ Sicherheitshinweise, die Sie unbedingt beachten müssen; ƒ Angaben über Versionsstände der zu verwendenden Lenze Grundgeräte; ƒ Technische Daten. Informationen zur Gültigkeit Die Informationen in dieser Dokumentation sind gültig für folgende Geräte:... -
Seite 7: Verwendete Konventionen
Über diese Dokumentation Verwendete Konventionen Verwendete Konventionen Diese Dokumentation verwendet folgende Konventionen zur Unterscheidung verschiede- ner Arten von Information: Informationsart Auszeichnung Beispiele/Hinweise Zahlenschreibweise Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt verwendet. Beispiel: 1234.56 Symbole Seitenverweis Verweis auf eine andere Seite mit zu- sätzlichen Informationen ... -
Seite 8: Verwendete Hinweise
Über diese Dokumentation Verwendete Hinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung ... -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Gefahr! Unsachgemäßer Umgang mit dem Automatisierungsmodul und dem Grundgerät kann schwere Personenschäden und Sachschäden verursachen. Beachten Sie die in der Dokumentation zum Grundgerät enthaltenen Sicherheitshinweise und Restgefahren. EDK82ZBC DE/EN/FR 3.1... -
Seite 10: Produktbeschreibung
Produktbeschreibung Funktion Produktbeschreibung Funktion Mit dem Keypad können Sie über eine Tastatur mit den Lenze-Grundgeräten kommunizie- ren. Sie können ƒ parametrieren ƒ steuern (z. B. sperren und freigeben) ƒ Betriebsdaten anzeigen ƒ Sollwerte vorgeben ƒ Parametersätze zu anderen Grundgeräten übertragen ... -
Seite 11: Identifikation
Produktbeschreibung Identifikation Identifikation Type Id.-No. Prod.-No. Ser.-No. ‚ E82AF000P0B201XX 99371BC013_mod E82ZBC Produktreihe Hardwarestand Softwarestand EDK82ZBC DE/EN/FR 3.1... -
Seite 12: Technische Daten
Klimatisch Lagerung IEC/EN 60721-3-1 1K3 (-25 ... +60 °C) Transport IEC/EN 60721-3-2 2K3 (-25 ... +70 °C) Betrieb Entsprechend der Daten des verwendeten Lenze Grundgerätes (siehe Dokumentation des Grundgerätes). Schutzart IP20 (E82ZBC) IP55 mit Handterminal (E82ZBB) EDK82ZBC DE/EN/FR 3.1... -
Seite 13: Mechanische Installation
Mechanische Installation Mechanische Installation Hinweis! Das Keypad ist mit einer Schraubverbindung im Handterminal rückseitig befestigt (nur bei E82ZBB) oder nachträglich noch zu befestigen (Handterminal als Zubehör). Für die stationäre Befestigung des Keypad z. B. in einer Schaltschrankwand benötigen Sie das Einbau-Set E82ZBHT (siehe zugehörige Dokumentation). -
Seite 14: 8200 Vector
88800 °C E82ZBC018 Keypad auf der Frontseite des Grundgerätes (für E82ZBC) bzw. Handterminal E82ZBB über Leitung E82ZWLxxx an der Schnittstelle AIF anschließen. Sie können das Keypad auch während des Betriebs anschließen und wieder entfernen. Sobald das Keypad mit Spannung versorgt wird, führt es einen kurzen Selbsttest aus. -
Seite 15: 8200 Motec
88800 °C E82ZBC118 Keypad in das Handterminal einstecken und verschrauben (nur bei E82ZBC). Sie können das Keypad auch während des Betriebs anschließen und wieder entfernen. AIF-Abdeckkappe am Kühlkörper des motec entfernen. Handterminal über Verbindungsleitung mit der Schnittstelle AIF verbinden. - Seite 16 Mechanische Installation Das Keypad ist betriebsbereit, wenn es den Modus ”Disp” anzeigt: Aktueller Status des Grundgerätes Über Klemme aktivierter Parametersatz Anzeige der Ausgangsfrequenz des Umrichters (Angezeigter Parameter wählbar in C0517/1) Bargraph-Anzeige der Geräteauslastung (Angezeigter Betriebszustand wählbar in C0004) ...
-
Seite 17: Bedienung
Beschreibung der Anzeige-Elemente j g f k i h PS 8888 ‚ m n o 88888 °C Ω E82ZBC002 Abb. 1 Anzeige-Elemente und Funktionstasten Keypad E82ZBC Anzeige Bedeutung Erläuterung Statusanzeigen Betriebsbereit Impulssperre aktiv Leistungsausgänge gesperrt ... - Seite 18 Bedienung Beschreibung der Anzeige-Elemente Anzeige Bedeutung Erläuterung Funktionsleiste 1 Nicht möglich bei aktivem Passwortschutz Sollwertvorgabe über (Display = ”loc” Anzeigefunktion: Nach jedem Netzeinschalten aktiv User-Menü, Speicherplatz 1 (C0517/1), anzeigen Aktiven Parametersatz anzeigen Codes auswählen Anzeige der aktiven Codenummer vierstellig ...
- Seite 19 Anzeige Bedeutung Erläuterung Bargraphanzeige In C0004 eingestellter Wert in % Anzeigebereich: - 180 % ... + 180 % (1 Teilstrich = 20 %) (Lenze-Einstellung: Geräteauslastung C0056) Anzeige Parametersatz Im Modus Anzeige des über Digitalsignal akti- vierten Parametersatzes ...
-
Seite 20: Menüstruktur
Bedienung Menüstruktur Menüstruktur Für die einfache Bedienung sind die Codes gruppiert in zwei Menüs: ƒ Das Menü user – ist aktiv nach jedem Netzschalten oder nach dem Aufstecken des Keypad während des Betriebs. – enthält werkseitig alle Codes, um eine Standardanwendung mit linearer U/f-Kennliniensteuerung in Betrieb zu nehmen. - Seite 21 Bedienung Menüstruktur Œ j g f k i h Œ j g f k i h 0050 0050 s u e r AL L ~5 s … … Œ j g f k i h PS 0050 ‚ m n o Œ...
-
Seite 22: Parameter Ändern Und Speichern
Bedienung Parameter ändern und speichern EDK82ZBC DE/EN/FR 3.1... - Seite 23 Bedienung Parameter ändern und speichern EDK82ZBC DE/EN/FR 3.1...
-
Seite 24: Parametersätze Übertragen
Bedienung Parametersätze übertragen EDK82ZBC DE/EN/FR 3.1... - Seite 25 Bedienung Parametersätze übertragen EDK82ZBC DE/EN/FR 3.1...
- Seite 26 Bedienung Parametersätze übertragen EDK82ZBC DE/EN/FR 3.1...
- Seite 27 Bedienung Parametersätze übertragen EDK82ZBC DE/EN/FR 3.1...
-
Seite 28: Lieferzustand Wiederherstellen
Bedienung Lieferzustand wiederherstellen EDK82ZBC DE/EN/FR 3.1... - Seite 29 Bedienung Lieferzustand wiederherstellen EDK82ZBC DE/EN/FR 3.1...
-
Seite 30: Passwortschutz Aktivieren/Aufheben
Bedienung Passwortschutz aktivieren/aufheben EDK82ZBC DE/EN/FR 3.1... - Seite 31 Bedienung Passwortschutz aktivieren/aufheben EDK82ZBC DE/EN/FR 3.1...
- Seite 32 Bedienung Passwortschutz aktivieren/aufheben EDK82ZBC DE/EN/FR 3.1...
- Seite 33 Bedienung Passwortschutz aktivieren/aufheben EDK82ZBC DE/EN/FR 3.1...
-
Seite 34: Systembusteilnehmer Fernparametrieren
Bedienung Systembusteilnehmer fernparametrieren EDK82ZBC DE/EN/FR 3.1... - Seite 35 Bedienung Systembusteilnehmer fernparametrieren EDK82ZBC DE/EN/FR 3.1...
