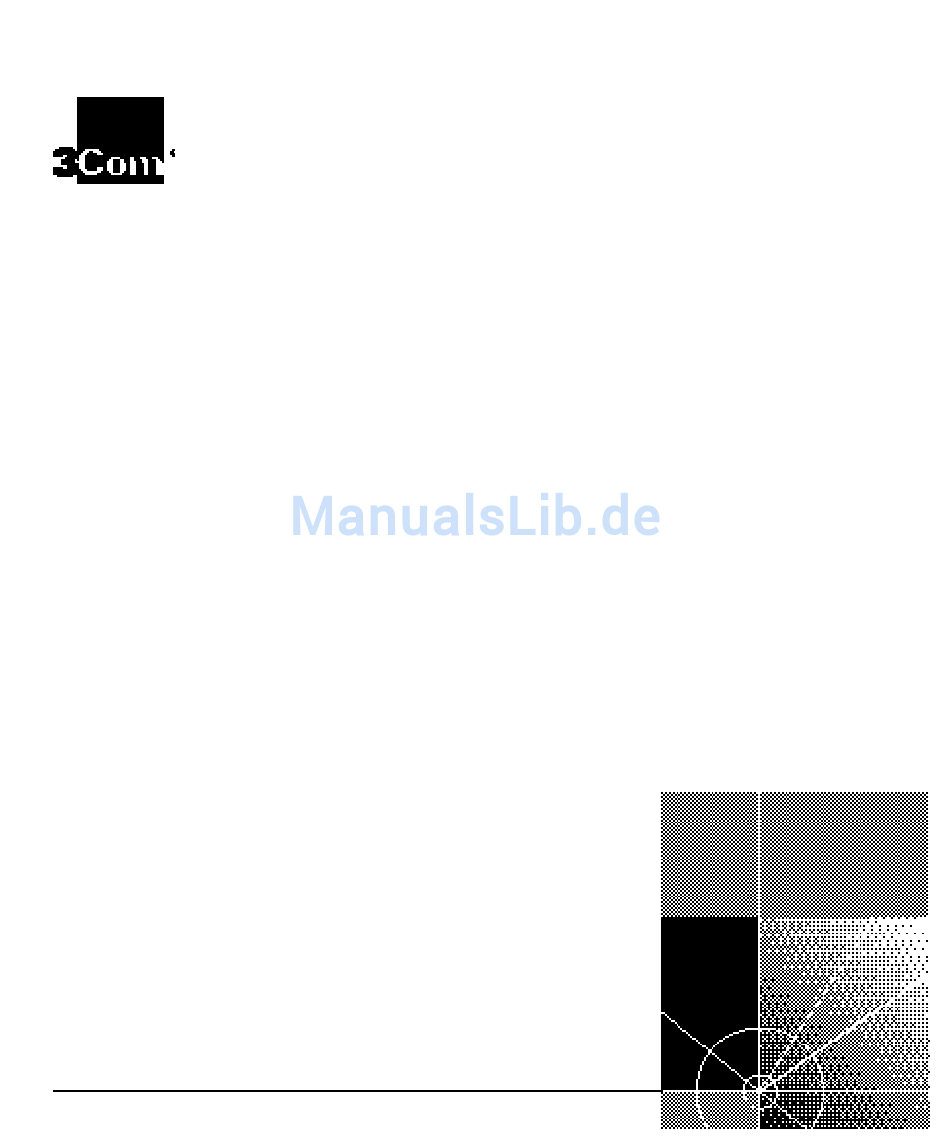

- Seite 1 Installationsanleitung für ® ® 3Com Courier V.Everything Modem http://www.3com.de/ Artikelnummer1.024.2140-00...
- Seite 2 Weiterbearbeitung (beispielsweise Übersetzung, Konvertierung oder 85609, Aschheim Anpassung) verwendet werden. 3Com Corporation behält sich das Recht vor, diese Dokumentation von Zeit zu Zeit zu überarbeiten und inhaltliche Änderungen daran vorzunehmen. Dabei ist 3Com Corporation nicht zur vorherigen Ankündigung derartiger Überarbeitungen oder Änderungen verpflichtet.
-
Seite 3: Inhaltsverzeichnis
Zugehörige Dokumentation Typographische Konventionen NSTALLATION HRES OURIER VERYTHING ODEMS Voraussetzungen Packungsinhalt Installation Ihres Courier V.Everything Modems Schritt Eins: Konfigurieren mit DIP-Schaltern Schritt Zwei: Wahl eines seriellen Kabels Schritt Drei: Anschluß der Kabel Testen der Verbindung RODUKTMERKMALE V. Everything- Technologie V. Everywhere-... - Seite 4 Verwendung von DIP-Schaltern zur Konfiguration Ihres Courier V.Everything Modems. EUCHTANZEIGEN ECHNISCHE ATEN Technische Daten Modulation Fehlerkorrektur, Datenkompression, Test und Wahlvorgang Weitere technische Daten Serielle Anschlüsse Die EIA-232-Schnittstelle Verdrahtung bei einem DB-25- auf DB-9-Kabel Mindestanforderungen Flußkontrollanforderungen...
-
Seite 5: Einführung
INFÜHRUNG In diesem Kapitel finden Sie: Zugehörige Dokumentation Typographische Konventionen Die Informationen in diesem Handbuch können eventuell von den mit dem Produkt ausgelieferten Release Notes abweichen. Befolgen Sie in diesem Fall die Hinweise in den Release Notes. Zugehörige Sie finden genauere technische Informationen auf der CD-ROM, die mit Dokumentation Ihrem Modem mitgeliefert wurde. - Seite 6 1: E APITEL INFÜHRUNG...
-
Seite 7: Installation Ihres Courier V.everything Modems
WARNUNG: Für das Courier V.Everything Modem ist eine standardmäßige analoge Telefonleitung erforderlich. Schließen Sie Ihr Courier V.Everything Modem nicht an eine digitale Telefonleitung an. Digitale Leitungen werden in der Regel in Bürogebäuden und Hotels verwendet. Sollten Sie nicht sicher sein, ob Sie eine analoge oder digitale Telefonleitung besitzen, wenden Sie sich an Ihren Netzwerkadministrator oder die für Ihre Region zuständige Telefongesellschaft. -
Seite 8: Schritt Eins: Konfigurieren Mit Dip-Schaltern
2: I APITEL NSTALLATION HRES OURIER VERYTHING ODEMS Packungsinhalt Im Lieferumfang Ihres Courier V.Everything Modems sind die folgenden Geräte enthalten: Das Courier V.Everything Modem Stromadapter Telefonkabel Serielles Kabel Ferritanschlußklemme Schnellreferenzkarte Installationsanleitung Die Corporate Connections™ CD-ROM, auf der wertvolle Software für Ihr neues Modem enthalten ist. -
Seite 9: Schritt Drei: Anschluß Der Kabel
Kabel 1 Nachdem Sie das richtige Kabel gewählt haben, schließen Sie das DB-25-Steckerende des seriellen Kabels an Ihr Courier V.Everything Modem und das andere Ende an den seriellen Anschluß Ihres Computers an (Kabel DB25 bis DB9 Pin EIA-232 ist im Lieferumfang Ihres Modems enthalten). -
Seite 10: Testen Der Verbindung
Die Normen für die Installation von Telefonleitungen in Heim und Büro sind länderspezifisch. Deshalb liefert 3Com das 56 K Modem in den folgenden Ländern mit einem Telefonstecker aus, der im Telefonanschluß des Modems installiert ist. (Die Artikelnummer befindet sich auf der Unterseite des Modems.) - Seite 11 Sobald das HyperTerminal-Terminalfenster erscheint, geben Sie AT ein, und drücken Sie Eingabe. Wenn Ihr Modem ordnungsgemäß angeschlossen ist, erscheint die Meldung "OK" auf dem Terminalbildschirm. Nun können Sie Ihr Courier V.Everything Modem konfigurieren. Siehe Kapitel 4, Konfigurieren des Courier V.Everything Modems mit DIP-Schaltern.
- Seite 12 2: I APITEL NSTALLATION HRES OURIER VERYTHING ODEMS...
-
Seite 13: Produktmerkmale
RODUKTMERKMALE Dieses Kapitel enthält Informationen über: V.Everything-Technologie V. Everything- Das Modem unterstützt alle wichtigen analogen und viele systemeigene Technologie ITU-Kommunikationsprotokolle und bietet Ihnen somit ein Höchstmaß an Kompatibilität. Das Modem unterstützt außerdem den synchronen Modus V.25bis mit bisynchronen und HDLC-Protokollen sowie zweikabeligen Mietleitbetrieb. -
Seite 14: Besondere Hinweise
3: P APITEL RODUKTMERKMALE 06:Japan 07:Australien 08:CTR21 09:Brasilien 10:China 11:Tschechische Republik 12:Hongkong 13:Ungarn 14:Indonesien 15:Korea 16:Malaysia 17:Mexiko 18:Neuseeland 19:Polen 20:Rumänien 21:Singapur 22:Südafrika 23:Taiwan 24:CTR21 2 Wählen Sie das Land, in dem Sie das Modem betreiben möchten, und geben Sie den AT-Befehl ATC10=XX ein. Wenn Sie das Modem z. B. in Italien verwenden möchten, geben Sie den AT-Befehl ATC10=03 ein, und drücken Sie die Eingabetaste. -
Seite 15: Entfernter Flash-Speicher
Entfernter Flash-Speicher Luxemburg, Malta, Niederlande, Norwegen, Österreich, Portugal, Schweden, Schweiz, Spanien, Zypern. Wenn das gewünschte Land nicht in der Liste enthalten ist, geben Sie CTR21 oder USA/Kanada ein. In LATEINAMERIKA haben Brasilien und Mexiko eigene Einstellungen. Wählen Sie für die anderen lateinamerikanischen Länder USA/Kanada als Ländereinstellung. - Seite 16 3: P APITEL RODUKTMERKMALE...
-
Seite 17: Konfigurieren Des Courier V.everything
DIP-Schalter am Courier V.Everything Modem DIP-Schalter am Courier V.Everything Modem Lage der DIP-Schalter Am Courier V.Everything Modem befinden sich die DIP-Schalter an der Unterseite des Geräts. DIP-Schalter Standardeinstellung DIP-Schalter 3, 5 und 8 sind eingeschaltet (ON). der DIP-Schalter 9 10 Standardeinstellung DIP-Schalter 3, 5 und 8 sind eingeschaltet (ON). - Seite 18 OURIER VERYTHING ODEMS MIT CHALTERN Verwendung von DIP-Schaltern zur Konfiguration Ihres Funktion DIP-Schalter So einstellen Courier V.Everything DTR auf Normal stellen OFF (Standard) Modems DTR ignorieren Rückmeldungen als Text anzeigen OFF (Standard) Rückmeldungen numerisch anzeigen Rückmeldungen deaktivieren Rückmeldungen aktivieren ON (Standard)
- Seite 19 EUCHTANZEIGEN In diesem Anhang wird die Bedeutung der zwölf Leuchtanzeigen an der Frontseite Ihres Courier V.Everything Modems erläutert. Status Ihr Courier V.Everything Leuchtet Hat Verbindung bei 4800 Bit/s oder schneller hergestellt. Leuchtet, bis ein Reset stattfindet. Es kann mit S69 konfiguriert werden.
- Seite 20 A: L PPENDIX EUCHTANZEIGEN Status Ihr Courier V.Everything Leuchtet Hat ein RTS-Signal von Ihrem Computer ermittelt Hat kein RTS-Signal von Ihrem Computer ermittelt Leuchtet Sendet Ihrem Computer das CTS-Signal Sendet Ihrem Computer kein CTS-Signal Leuchtet Befindet sich im Synchronmodus Blinkt...
-
Seite 21: Technische Daten
Standard entsprechen. Folgende Protokolle werden unterstützt: Modulation Modulation Unterstützt V.90 ITU 56K-Standard, Server-Funktionalität. Analoge V.90-Clients können Ihr Courier V.Everything Modem anrufen, um 56K-Verbindungen zu erhalten. Bis zu 56 KBit/s Download und V.34-Upload-Raten. ITU-T V.34 33,6/31,2/28,8/26,4/24/21,6/19,2/16,8/14,4/12 KBit/s; 9600/7200/4800 Bit/s asynchrone Trellis-codierte Modulation (TCM) V.FC... - Seite 22 Digital- und entfernter Schleifentest ITU-T V.42 bis Wähl- und Antwortmethode für automatische Anruf- und/oder Antwortgeräte Wenn Ihr Courier V.Everything Modem von Class 1- oder Class 2.0-Faxsoftware gesteuert wird, bietet es Gruppe III - Kompatibilität. Außerdem entspricht es folgenden Standards: Standard Unterstützt...
-
Seite 23: Technische Daten B
Technische Daten Weitere technische Daten Funktion Unterstützt Unterstützte Portraten 230400, 115200, 57600, 38400, 19200, 9600, 4800, 2400, 1200 und 300 Bit/s Adaptive Speed Leveling 21600, 19200, 16800, 14400, 12000, 9600, 7200 und (ASL) 4800 Bit/s Serieller Stecker DB-25 Kommunikationskanäle Voll- oder Halbduplex bei zweiadrigen Telefonleitungen; Hochgeschwindigkeitsdurchsatz im HST-Modus bedarfsabhängig;... -
Seite 24: Verdrahtung Bei Einem Db-25- Auf Db-9-Kabel B
B: T PPENDIX ECHNISCHE ATEN Der serielle Anschluß Ihres Modems ist werkseitig auf eine Signalisierung EIA-232-Schnittstelle gemäß EIA-232-Standard eingestellt. Beachten Sie Abbildung A-1, Signale beim seriellen Anschluß Ihres Courier Modems. Verdrahtung bei DB-9-Stecker für PCs sind wie unten abgebildet am computerseitigen einem DB-25- auf Kabelende zu verdrahten. - Seite 25 Technische Daten Flußkontroll- Wenn Ihr Computer und Ihre Software CTS unterstützen und Sie anforderungen Hardware-Flußkontrolle für gesendete Daten einsetzen wollen (&H1), benötigen Sie Pin 5 (DB-25) oder Pin 8 (DB-9). Wenn Ihr Computer und Ihre Software RTS unterstützen und Sie Hardware-Flußkontrolle für empfangene Daten einsetzen wollen (&R2), benötigen Sie Pin 4 (DB-25) oder Pin 7 (DB-9).
- Seite 26 B: T PPENDIX ECHNISCHE ATEN...
