STEUERUNG UND FUNKTIONEN (Fortsetzung)
muss diese im Reflektor zentriert werden. Einzelheiten zur Installation von Ersatzlampen finden Sie auf der
Seite 40. Betreiben Sie das Gerät niemals bei freiliegender Lampe, da diese eine starke UV-Strahlung
aussendet. Wichtige Informationen zur Philips® Platinum 5R Entladelampe finden Sie auf den Seiten 5 und 6.
12. Netzkabel - Das Gerät ist mit einem Netzkabel ausgestattet, das den Spezifikationen des Geräts
entspricht. Beachten Sie, dass das Stromnetz sich von Land zu Land unterscheiden kann und achten Sie
daher vor der ersten Inbetriebnahme auf die richtige Spannung des lokalen Stromanschlusses an. Verwenden
Sie das Gerät nicht, wenn der Massestift fehlt oder gebrochen ist. Der Massestift reduziert das Risiko von
Feuer oder Stromschlag, falls das Gerät intern kurzschließt.
13. Sicherungshalter - Darin befindet sich eine 7-Ampere-Sicherung. Überbrücken Sie niemals die
Sicherung, da diese die Elektronik vor starken Stromschwankungen schützt. Ersetzen Sie die Sicherung
immer mit exakt der gleichen Sicherung, außer Sie sind von Ihrem autorisierten ADJ Servicetechniker
anderweitig instruiert worden.
14. XLR-Eingangsbuchse - Über diese Buchse kann ein eingehendes DMX-Signal oder Master/Slave-Signal
empfangen werden.
15. XLR-Ausgangsbuchse - Über diese Buchse wird das eingehende DMX-Signal an ein anderes DMX-
Gerät, oder ein Master/Slave-Signal an den nächsten 3 Sixty 2R in der Reihe weitergegeben. Um optimale
Ergebnisse im DMX- oder Master/Slave-Modus zu erhalten, installieren Sie eine Abschlussschaltung (DMX-
Terminator) am letzten Gerät in der Reihe. Vergleichen Sie "Abschlussschaltung" auf Seite 10.
EINRICHTUNG DES GERÄTS
Leistungsaufnahme: Der 3 Sixty 2R von ADJ verfügt über ein Vorschaltgerät, das automatisch die
anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen
Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall
anschließen.
DMX-512: DMX steht für Digital Multiplex. Es ist ein universell einsetzbares Steuerprotokoll, das zur
intelligenten Kommunikation zwischen Effektgeräten und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle
Daten über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die
meisten Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät
gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen
DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die
Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die
DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse 1 zugewiesen und es
kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am Ende
oder irgendwo in der Mitte. Daher kann das erste Gerät, das von einem Controller
angesteuert wird, gleichzeitig das letzte in einer Reihe sein. Wenn einem Gerät die DMX-
Adresse 1 zugewiesen wurde, weiß der DMX-Controller, an welche Adresse er die Daten
schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet.
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der 3 Sixty 2R kann
über das DMX-512-Protokoll angesteuert werden. Der 3 Sixty 2R kann entweder ein 21-Kanal, 24-Kanal oder
32-Kanal DMX-Gerät sein. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Vorderseite

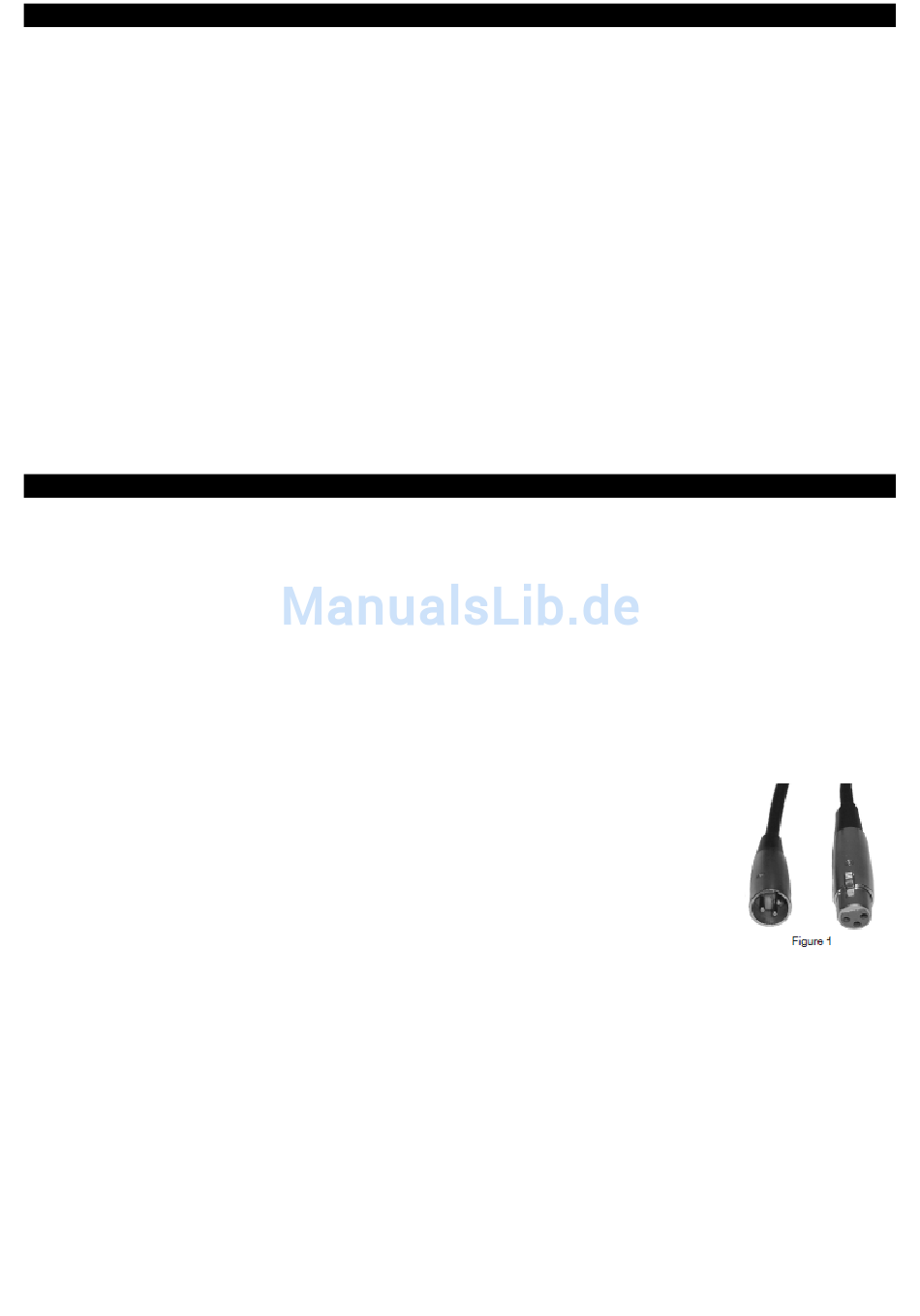

des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 110 Ohm
Datenkabel für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-
Cable. Wenn Sie eigene Kabel verwenden, sollten Sie sicherstellen, dass dies standardmäßige, abgeschirmte
110 – 120 Ohm Kabel sind (diese Art von Kabel erhalten Sie in nahezu jedem professionellen Musik- und
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen XLR-Stecker an
jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Reihe geschaltet werden muss und nicht
aufgeteilt werden kann.
