1. Nehmen Sie die Krystal Clear™ Filterpumpe und die Schläuche aus der
Verpackung.
2. Legen Sie die Filterpumpe so dass der Wasserschlauchanschluss (9) mit dem
Kolbenventilsatz verbunden werden kann.
ACHTUNG: Die Montage der Filterpumpe muss auf einer stationären
Plattform erfolgen. Zu diesem Zweck befinden sich zwei
Befestigungsbohrungen unten an der Pumpe.
3. Nehmen Sie die zwei Schläuche (9) und verbinden Sie den Schlauchanschluss
mit der Filterpumpe.
4. Schrauben Sie die Filtergehäusemanschette (1) gegen den Uhrzeigersinn vom
Filtergehäuse ab. Legen Sie diese an sicherer Stelle ab.
5. Die Filterpumpe ist ein luftdichtes System. Drehen Sie das obensitzende
Luftauslassventil (2) 1 bis 2 Umdrehungen gegen den Uhrzeigersinn. Achtung:
Auf keinen Fall das Luftauslassventil öffnen, wenn der Motor läuft, da
ansonsten ein Wasserschwall austreten und dies zu Verletzungen führen
kann.
6. Entfernen Sie die Abdeckung des Filtergehäuses (4). Überprüfen Sie, ob sich
eine Filterpatrone im Gehäuse befindet. Wenn ja, setzen Sie die Abdeckung
wieder auf und schrauben Gehäusemanschette (1) von Hand fest auf das
Filtergehäuse.
7. Ziehen Sie das Sediment-Ablassventil, das sich am Boden des Gehäuses
befindet, leicht fest, um sicherzustellen, dass kein Wasser austritt.
8. Wenn der Pool gefüllt ist verbinden Sie den Schlauch vom unteren Ende des
Filtergehäuses mit dem oberen Filtersatz. Die Schlauchverbindung wird am
unteren Ende des Ventilkolbensatzes gemacht. Benutzen Sie ein
Schlauchanschlusstück um den Schlauch zu befestigen.
9. Schließen Sie den zweiten Schlauch in der Mitte des Motorgehäuses an und
verbinden Sie ihn mit der verblbeibenden Verbindung in der Beckenwand.
Positionieren Sie dieses Produkt vom Pool entfernt um zu verhindern, dass
Kinder auf die Pumpe klettern, um in den Pool zu gelangen.
LUFTABLAS
SVENTIL
KLAMMERN
MOTORGE
HÄUSE
Die Montageanleitung informiert über besondere Erfordernisse für die
Elektroinstallation und beinhaltet Hinweise auf die landesweiten
Verkabelungsmaßstäbe.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(126) MODEL FP622R FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 08/12/2008

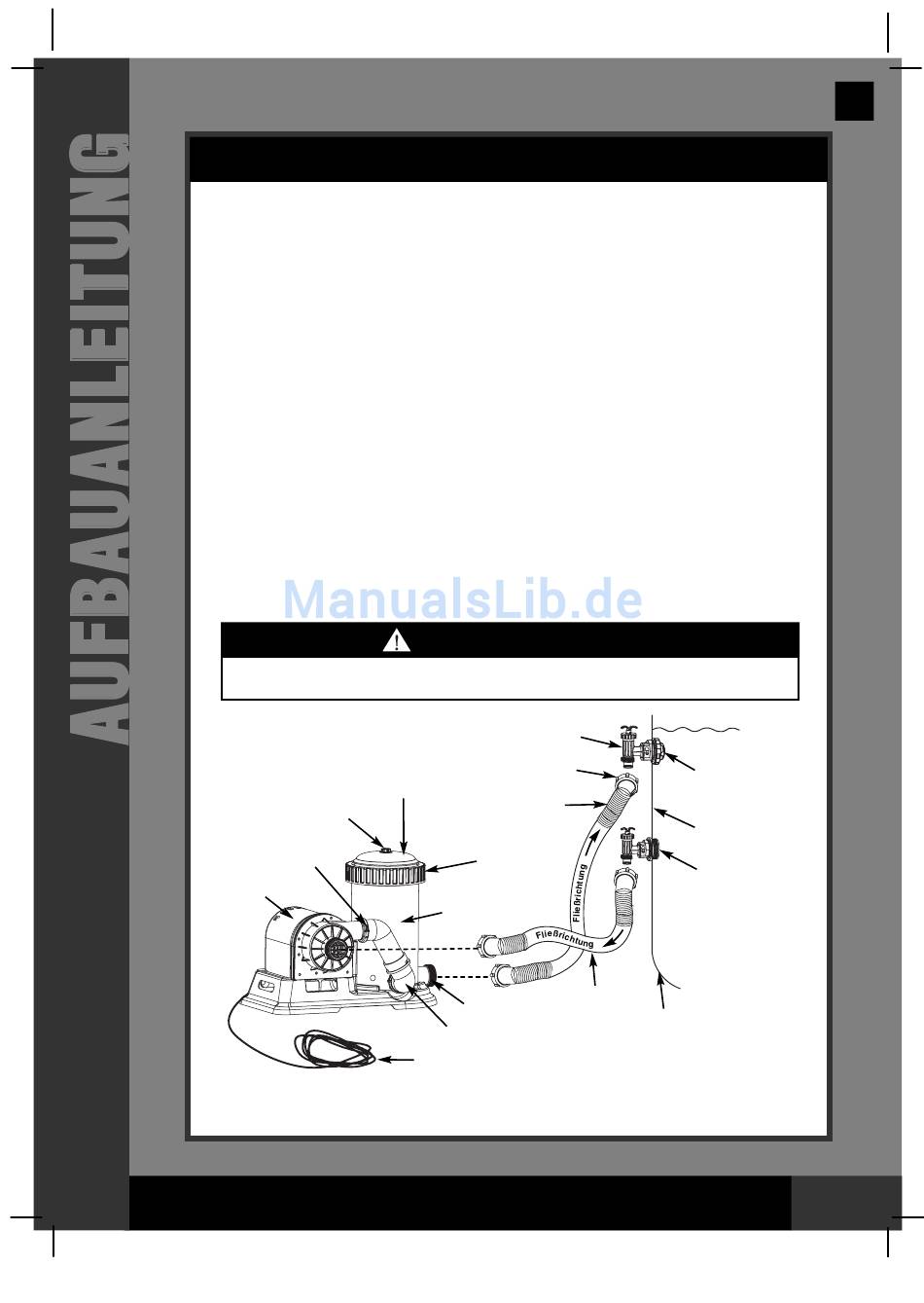

ANSCHLUSSSCHLAUCHMONTAGE
ACHTUNG
VENTILKOLBENMONTAGE
SCHLAUCHANS
ABDECKUNG DES
CHLUSSSTÜCK
FILTERGEHÄUSES
ABLASSSCHLAUCH
FILTERGEHÄUSE-
SCHRAUBMANSCHETTE
FILTERPATRONE
IM INNEREN
O-RING A
DURCHSICHTIGES ROHR
STROMZULEITUNG
WASSERSPIEGEL
REGULIERBARE
EINLAUFMUNDSTÜCKE
AUSKLEIDUNG
INNENWAND
FILTERSIEB
ANSAUGSCHLAUCH
AUSKLEIDUNG
AUßENWAND
(ABILDUNG NICHT MAßSTABGERECHT)
