RADEMACHER Fernotron 2420 Montage- Und Bedienungsanleitung

6 Elektrischer Anschluss
Parallelschaltung von Rohrmotoren
◆ Sie können an einen Empfänger maximal zwei
Rademacher-Rohrmotoren parallel anschließen.
◆ Andere Rohrmotorfabrikate dürfen erst nach Rückspra-
che mit dem jeweiligen Hersteller parallelgeschaltet
werden.
◆ Beim Einsatz von mehr als zwei Rohrmotoren müs
sen Sie Mehrfachsteuerrelais (Art.-Nr. 2750) von
Rademacher verwenden.
HINWEIS HINWEIS HINWEIS HINWEIS HINWEIS
◆ Im Falle einer Parallelschaltung ist jedoch keine
individuelle Steuerung der einzelnen Motoren mög-
lich.
◆ Bei Parallelschaltung von zwei Rohrmotoren, kön-
nen Sie keine Endpunkteinstellung mit Hilfe der Pro-
grammierzentrale vornehmen.
Anschluss anderer Rohrmotorfabrikate
WICHTIG WICHTIG WICHTIG WICHTIG WICHTIG
Beim Anschluss von nicht Rademacher-Rohrmotoren,
müssen Sie einen Leiterbahnsteg auf der Empfänger-
platine durchtrennen. Die Schaltrelais könnten sonst
Schaden nehmen.
6 Elektrischer Anschluss
Zuleitung spannungsfrei schalten und gegen
Wiedereinschalten sichern.
Zuleitung auf Spannungsfreiheit prüfen.
Verlegen Sie die Anschlusskabel möglichst knick-
frei bis zum Empfänger.
Brechen Sie vorsichtig die beiden vorgestanzten Ka-
beldurchführungen im Gehaüsedeckel aus.
Befestigen Sie die Anschlusskabel mit Hilfe der Zu-
gentlastungen am Boden des Empfängers.
Schließen Sie die Kabel gem. Anschluss-
plan an.
Prüfen Sie den sicheren Sitz der Anschlusskabel und
schrauben Sie den Gehäusedeckel wieder fest.
Netzspannung einschalten.
Führen Sie einen Drehrichtungstest durch.
HINWEIS HINWEIS HINWEIS HINWEIS HINWEIS
Vertauschen sie bei falscher Drehrichtung die bei-
den Motoranschlüsse für AUF und AB oder ändern
Sie die Drehrichtung mit Hilfe der Programmierzen-
trale.

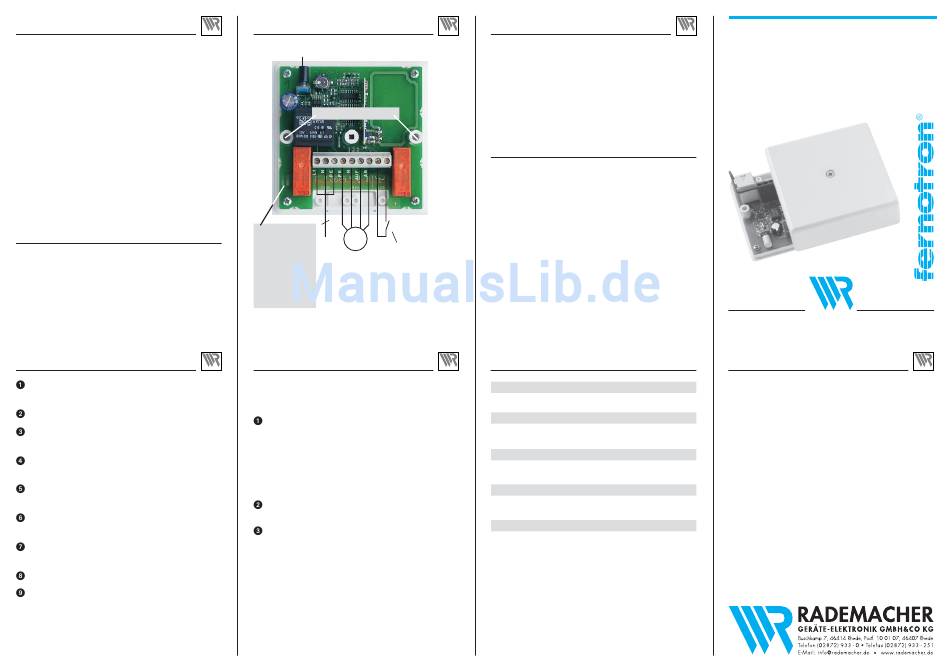

7 Anschlussplan
RADEMACHER
Setztaste
Befestigungslöcher
3
ACHTUNG
M
Bei nicht Rade-
230 V
Externe Bedientaste
macher-Rohrmo-
50 Hz
oder Windsteuerung
toren müssen Sie
diesen Leiterbahn-
ACHTUNG
steg durchtrennen,
Netzspannung 230 V,
sonst können die
keine Sicherheitsklein-
Relais Schaden
spannung.
nehmen.
8 An- und Abmelden von Sendern
RADEMACHER
Damit der Empfänger auf Signale eines Senders aus
dem Fernotron System reagiert, müssen Sie jeden Fer-
notron Sender am Empfänger anmelden.
Drücken Sie die Setztaste des Empfängers. Verwen-
den Sie zum Drücken der Setztaste einen dünnen
Stift oder etwas ähnliches, da die Setztaste etwas
vertieft hinter dem Gehäusedeckel liegt.
HINWEIS HINWEIS HINWEIS HINWEIS HINWEIS
Nach dem Drücken der Setztaste haben Sie 60 Sekun-
den Zeit einen Fernotron Sender anzumelden.
Drücken Sie die Installationstaste des jeweiligen Sen-
ders.
Zur Quittierung läuft der angeschlossene Rohrmotor
kurz an.
HINWEIS HINWEIS HINWEIS HINWEIS HINWEIS
Sobald Sie eine Zentrale anmelden, wird die vorher ange-
meldete Zentrale automatisch abgemeldet.
Abmelden von Sendern
Die Abmeldung von Sendern erfolgt analog zur Anmel-
dung, nach der Quittierung wird der Sender nicht mehr
akzeptiert.
9 Daten löschen
RADEMACHER
Drücken Sie die Setztaste des Empfängers 30 s lang,
danach sind alle Automatikfunktionen gelöscht und alle
angemeldeten Sender sind abgemeldet.
Setztaste nach 30 Sekunden loslassen, zur Quittierung
läuft der Rohrmotor kurz an.
10 Was tun, wenn... ?
...die Automatik nicht mehr reagiert?
Mögliche Ursache: Nach einem Netzausfall länger als
2 Stunden ist die Uhr stehenge-
blieben.
Lösung: Wiederholen Sie alle Einstellungen
mit der Programmierzentrale.
11 Technische Daten
RADEMACHER
Fernotron Empfänger
Versorgungsspannung:
Schaltstrom:
Schutzklasse:
Empfangsfrequenz:
Standby-Leistung:
Gangreserve der internen Uhr:
Umschaltzeit:
Maße in mm (B x H x T)
Montage- und
RADEMACHER
Bedienungsanleitung
Fernotron Empfänger
Artikel Nr.: 2420
VBD 2420 (09.03)
Garantiebedingungen
Art.-Nr. 2420
Rademacher Geräte-Elektronik GmbH & Co. KG gewährt 24 Monate Garantie
für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der
230 V / 50 Hz
Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikati-
onsfehler. Weitere Ansprüche, insbesondere auf die Übernahme von Ein-und
Ausbaukosten, bestehen nicht.
8 (4) A
Außer Garantie stehen Fehler und Mängel, die auf:
I
1. Fehlerhaften Einbau oder Installation
2. Nichtbeachtung der Einbau- und Bedienungsanleitung
433,92 MHz
3. Unsachgemäße Bedienung oder Beanspruchung
2 W
4. Äußere Einwirkungen wie Stöße, Schläge oder Witterung
5. Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
ca. 2 Stunden
6. Verwendung ungeeigneter Zubehörteile
> 0,6 s zurückzuführen sind.
Innerhalb der Garantiezeit auftretende Mängel beseitigt Rademacher kostenlos
90 x 90 x 30
entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch
Lieferung eines gleichwertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung
aus Garantiegründen tritt keine Verlängerung der ursprünglichen Garantiezeit ein.
