RADEMACHER Fernotron 2422 Bedienungsanleitung

6 Elektrischer Anschluss
Parallelschaltung von Rohrmotoren
Sie können an einen Empfänger maximal zwei
Rademacher-Rohrmotoren parallel anschließen.
Andere Rohrmotorfabrikate dürfen erst nach Rückspra-
che mit dem jeweiligen Hersteller parallelgeschaltet
werden.
Beim Einsatz von mehr als zwei Rohrmotoren müs-
sen Sie Mehrfachsteuerrelais (Art.-Nr. 2750) von
Rademacher verwenden.
HINWEIS
Im Falle einer Parallelschaltung ist jedoch keine
individuelle Steuerung der einzelnen Motoren mög-
lich.
Bei Parallelschaltung von zwei Rohrmotoren, kön-
nen Sie keine Endpunkteinstellung mit Hilfe der Pro-
grammierzentrale vornehmen.
Anschluss anderer Rohrmotorfabrikate
WICHTIG
Beim Anschluss von nicht Rademacher-Rohrmotoren
müssen Sie eine Leiterbahnbrücke auf der Empfänger-
platine unterbrechen. Die Schaltrelais könnten sonst
Schaden nehmen.
6 Elektrischer Anschluss
Zuleitung spannungsfrei schalten und gegen
Wiedereinschalten sichern.
Zuleitung auf Spannungsfreiheit prüfen.
Verlegen Sie die Anschlusskabel in die Schalter-
dose, brechen Sie dazu die vorgestanzten Ein-
führungen aus.
Schließen Sie die Kabel gem. Anschlussplan an der
Unterseite des Empfängers an.
Prüfen Sie den sicheren Sitz der Anschlusskabel und
schrauben Sie den Empfänger in der Schalterdose
fest.
Abdeckrahmen und Bedienteil auf den Emp-
fänger stecken
Netzspannung einschalten.
Führen Sie einen Drehrichtungstest durch.
HINWEIS
Vertauschen sie bei falscher Drehrichtung die bei-
den Motoranschlüsse für AUF und AB oder ändern
Sie die Drehrichtung mit Hilfe der Programmierzen-
trale (ab Seriennr. 0204001732).
7 Anschlussplan
RADEMACHER
Externe Bedientaste
oder Windsteuerung
ACHTUNG
Netzspannung 230 V,
keine Sicherheitsklein-
spannung.
3
230 V L1
50 Hz
PE
M
ACHTUNG
Bei nicht Rade-
macher-Rohrmo-
toren müssen Sie
diese Leiterbahn-
brücke durchtren-
nen, sonst können
die Relais Schaden
nehmen.
8 An- und Abmelden von Sendern
RADEMACHER
Damit der Empfänger auf Signale eines Senders aus
dem Fernotron System reagiert, müssen Sie jeden Fer-
notron Sender am Empfänger anmelden.
Drücken Sie alle drei Tasten des Empfängers gleich-
zeitig.
HINWEIS
Danach haben Sie 60 Sekunden Zeit einen Fernotron
Sender anzumelden, dabei blinkt die LED.
Drücken Sie die Installationstaste des jeweiligen Sen-
ders.
Zur Quittierung läuft der angeschlossene Rohrmotor
kurz an.
HINWEIS
Sobald Sie eine Zentrale anmelden, wird die vorher ange-
meldete Zentrale automatisch abgemeldet.
Abmelden von Sendern
Die Abmeldung von Sendern erfolgt analog zur Anmel-
dung, nach der Quittierung wird der Sender nicht mehr
akzeptiert.

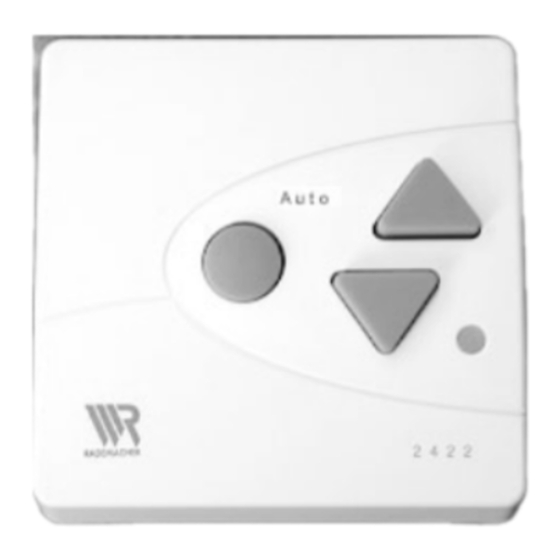

9 Bedienung
RADEMACHER s
= manuell AUF und STOP
t
Empfänger im
= manuell AB und STOP
Installationsgehäuse
= Automatik Aus- bzw. Einschalten
AUTO
LED an = Automatik Ein
LED aus = Automatik Aus
LED blinkt = Netzausfall länger als 2 Stunden
10 Daten löschen
s t
+ +
Die LED blinkt
Tasten nach 30 Sekunden loslassen
Zur Quittierung läuft der Motor kurz an und
die LED erlischt.
Danach sind alle Automatikfunktionen gelöscht
und alle angemeldeten Sender sind abgemeldet.
11 Was tun, wenn... ?
RADEMACHER
...die Automatik nicht mehr reagiert und die
Kontrollleuchte blinkt?
Mögliche Ursache: Nach einem Netzausfall länger als
Lösung:
12 Technische Daten
Fernotron Empfänger
Versorgungsspannung:
Schaltstrom:
Schutzklasse:
Empfangsfrequenz:
Standby-Leistung:
Gangreserve der internen Uhr:
Umschaltzeit:
Maße in mm (B x H x T)
Montage- und
RADEMACHER
Bedienungsanleitung
Fernotron Empfänger
Artikel Nr.: 2422
gleichzeitig 30 Sekunden
AUTO
lang drücken
VBD 2422 (07.02)
Garantiebedingungen
Rademacher Geräte-Elektronik GmbH & Co. KG gewährt 24 Monate Garantie
für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der
Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikati-
onsfehler. Weitere Ansprüche, insbesondere auf die Übernahme von Ein-und
Ausbaukosten, bestehen nicht.
2 Stunden ist die Uhr stehenge-
Außer Garantie stehen Fehler und Mängel, die auf:
blieben.
1.
Wiederholen Sie alle Einstellungen
2.
mit der Programmierzentrale.
3.
4.
5.
6.
Art.-Nr. 2422 zurückzuführen sind.
Innerhalb der Garantiezeit auftretende Mängel beseitigt Rademacher kostenlos
230 V / 50 Hz
entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch
Lieferung eines gleichwertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung
8 (4) A
aus Garantiegründen tritt keine Verlängerung der ursprünglichen Garantiezeit ein.
II
433,92 MHz
2 W
ca. 2 Stunden
> 0,6 s
70 x 70 x 17,8
RADEMACHER
RADEMACHER
Fehlerhaften Einbau oder Installation
Nichtbeachtung der Einbau- und Bedienungsanleitung
Unsachgemäße Bedienung oder Beanspruchung
Äußere Einwirkungen wie Stöße, Schläge oder Witterung
Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
Verwendung ungeeigneter Zubehörteile
