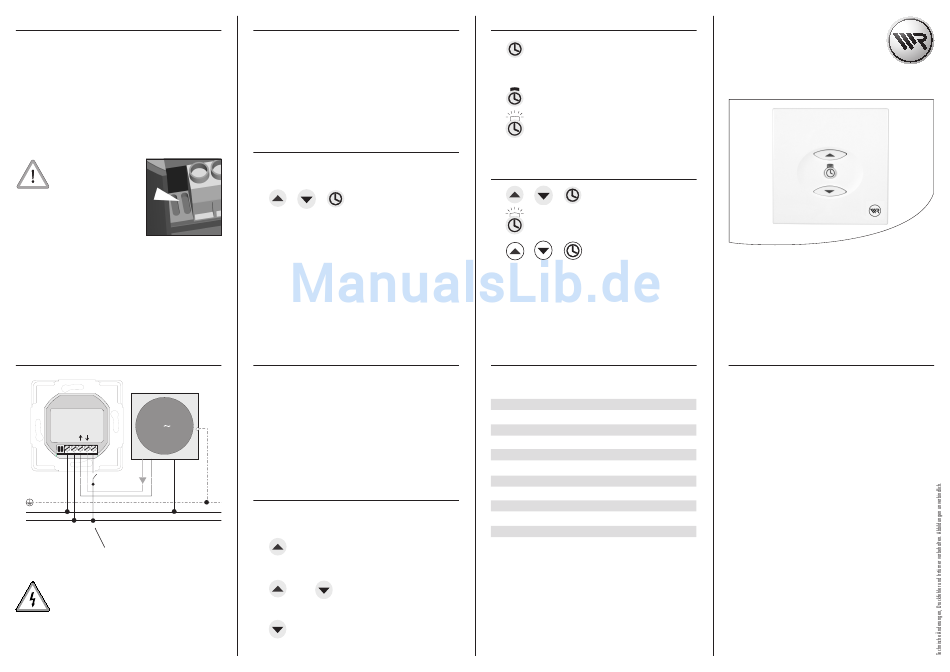

RADEMACHER FernoTron 2433 Bedienungsanleitung

7 elektrischer Anschluss
Parallelschaltung von Rohrmotoren
Hinweis
◆ Im Falle einer Parallelschaltung ist jedoch keine individuelle Steuerung der
einzelnen Motoren möglich.
◆ Bei Parallelschaltung von zwei Rohrmotoren, können Sie keine End-
punkteinstellung mit Hilfe der FernoTron Zentrale (Art.-Nr. 2411) vor-
nehmen.
Anschluss anderer Rohrmotorfabrikate:
Beim Anschluss von Rohrmo-
toren anderer Hersteller müs-
sen Sie einen Leiterbahnsteg
(neben der Klemmleiste)
durchtrennen, sonst werden
die Schaltrelais des Empfän-
gers beschädigt.
Danach darf es keinen elektrischen Kontakt mehr zwischen
den Enden des Leiterbahnstegs geben.
Für den Anschluss von RADeMAcHeR-Rohrmotoren gilt:
Wurde der Steg versehentlich entfernt, bleiben, bis auf die Endpunkteinstel-
lung, alle anderen Funktionen des Empfängers erhalten.
7.1 Anschlussplan
MOTOR
1
N L1 Externer
Taste
▲ ▲ ▲
PE
N
L1
Externe Taste oder Windsteuerung
AcHtunG
Am Nebenstelleneingang liegt 230 V/50 Hz Netzspannung
und keine Sicherheitskleinspannung an. Verwenden Sie nur
für Netzspannung geeignete Taster und Leitungen.
Achtung beim Entfernen der Leiterbahnbrücke (falls erforder-
lich), dort liegt ebenfalls 230 V /50 Hz an.
7.2 Drehrichtungstest
1. Führen sie nach dem elektrischen Anschluss einen
Drehrichtungstest durch.
Vertauschen sie bei falscher Drehrichtung die beiden Motoranschlüsse
für AUF und AB oder ändern Sie die Drehrichtung mit Hilfe der
FernoTron Zentrale (Art.-Nr. 2411).
8 An- und Abmelden von sendern
Damit der Empfänger auf Signale eines Senders aus dem FernoTron System
reagiert, müssen Sie jeden FernoTron Sender am Empfänger anmelden.
+ +
1. gleichzeitig drücken
Hinweis
Danach haben Sie 60 Sekunden Zeit einen FernoTron Sender
anzumelden, dabei blinkt die rote Kontroll-LED.
2. Drücken sie die entsprechende taste des jeweiligen
senders.
3. Zur Quittierung läuft der angeschlossene Rohrmotor
kurz an.
8 An- und Abmelden von sendern
Hinweis
Sobald Sie eine FernoTron Zentrale (z.B. Art.-Nr. 2411) anmelden, wird die
vorher angemeldete Zentrale automatisch abgemeldet.
Abmelden von sendern
Die Abmeldung von Sendern erfolgt auf die selbe Art und Weise wie die
Anmeldung. Nach der Quittierung wird der Sender nicht mehr akzeptiert.
9 Den empfänger bedienen
Die Bedienung von Hand ist immer möglich und hat Vorrang vor den
Automatikfunktionen.
1. Rollladen öffnen
Der Rollladen fährt bis zum
oberen Endanschlag.
2. oder Rollladen anhalten
Taste kurz drücken
3. Rollladen schließen
Der Rollladen fährt bis zum
unteren Endanschlag.
9.1 Zeitautomatik ein-/ausschalten
1. 1s drücken
Automatik ein/Aus
Beachten sie die rote Kontroll-LeD
LED EIN = Zeitautomatik EIN
LED AUS = Zeitautomatik AUS
LED blinkt = Netzausfall > 2 Std.
10 Daten löschen
1. + + gleichzeitig 30 sekunden
lang drücken
2. die rote LeD blinkt
+ +
3. nach 30 sekunden loslassen
4. Zur Quittierung läuft der Motor kurz an und
die LeD erlischt.
5. Danach sind alle Automatikfunktionen gelöscht
und alle angemeldeten sender sind abgemeldet.
11 technische Daten
Fernotron empfänger Art.-nr. 2432/2433
Versorgungsspannung: 230 V / 50 Hz
Schaltstrom: max. 8 A (4 A)
Standby Leistung: < 1,4 W
Empfangsfrequenz: 433,92 MHz
Schutzklasse: II (nur für trockene Räume)
Nebenstelleneingänge: 1 (230 V / 50 Hz)
Gangreserve: ca. 2 Std.
Anschlussquerschnitt: max. 1,5 mm 2
Zulässige Umgebungstemperaturen: 0 bis 40 °C
Einbautiefe: 34 mm
Maße:
FernoTron 2432 55 x 55 x 12,8 mm
FernoTron mini 2433 50 x 50 x 15,2 mm
Montage- und
Bedienungsanleitung
Fernotron empfänger
Artikel Nummern:
FernoTron 2432
●
FernoTron mini 2433 (ab 02.2008)
●
VBD 529-1-D (07.11)
Garantiebedingungen
RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die entsprechend
der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler,
Materialfehler und Fabrikationsfehler.
Ausgenommen von der Garantie sind:
◆ Fehlerhafter Einbau oder Installation
◆ Nichtbeachtung der Einbau- und Bedienungsanleitung
◆ Unsachgemäße Bedienung oder Beanspruchung
◆ Äußere Einwirkungen wie Stöße, Schläge oder Witterung
◆ Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
◆ Verwendung ungeeigneter Zubehörteile
◆ Schäden durch unzulässige Überspannungen ( z.B. Blitzeinschlag )
◆ Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige Funkstörungen
Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER kostenlos entweder durch Reparatur
oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen oder neuen Ersatzge-
rätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine generelle Verlängerung der
ursprünglichen Garantiezeit ein.
