Art.-Nr. C9795

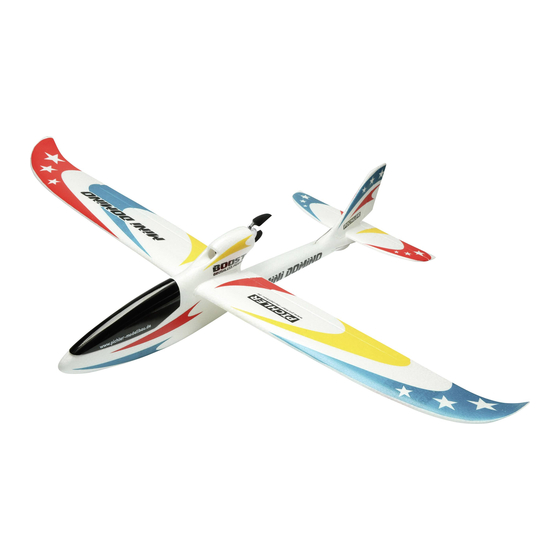

MINI DOMINO
Mit dem MINI DOMINO setzen wir die erfolgreiche DOMINO-Serie fort. Das Modell verfügt über be-
sonders eigenstabile Flugeigenschaften, die dem Piloten viel Zeit für entspanntes Fliegen ermög-
lichen. Rumpf, Tragflächen und Leitwerk sind aus dem geschäumten Material (EPO) gefertigt und
verfügen über hohe Festigkeitswerte bei minimalem Gewicht. Die RTF-Version enthält das Mo-
dell mit zwei eingebauten Servos, sowie den vormontierten Antriebsstrang bestehend aus Mo-
tor mit Regler, das 2.4 GHz Fernsteuersystem, den LiPo-Antriebsakku und ein Balancer-Ladegerät.
With the MINI DOMINO we continue the successful and well known DOMINO series. The model impresses
with its very pleasant and ownstable flight behaviour. Fuselage, wings and tail are made from light-
weight and strong foam material (EPO). The model has separated wing halfs for easy transportation. The
large canopy has a secure closure and can be removed easily. All rudders are designed as gapless elastof-
laps, which offer maximum aerodynamic efficiency. The model includes 2 micro servos, a powerful elec-
tric motor with electronic speed controller, 4 channel radio system, LiPo battery and a balancer charger.
Achtung: Kein Spielzeug! Für Jugendliche unter 14 Jahren nur unter Aufsicht Erwachsener geeignet.
Warning: This is not a toy! Suitable for young people under the age of 14 with adult supervision.
www.pichler-modellbau.de
BAUANLEITUNG / INSTRUCTION MANUAL
TECHNISCHE DATEN
Spannweite: 750 mm; Länge: 565 mm; Gewicht ca.:
95 g; Akku: LiPo 7,4 V; RC-Anlage: ab 3 Kanäle
RC-FUNKTIONEN
Höhenruder, Seitenruder, Motor
SPECIFICATIONS
Wingspan: 750 mm; Length: 565 mm; Weight approx.:
95 g; Battery: LiPo 7,4 V; Radio: min. 3 channels
RC-Functions
Elevator, Rudder, Motor
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für pichler Mini Domino
Inhaltszusammenfassung für pichler Mini Domino
- Seite 1 Wingspan: 750 mm; Length: 565 mm; Weight approx.: 95 g; Battery: LiPo 7,4 V; Radio: min. 3 channels With the MINI DOMINO we continue the successful and well known DOMINO series. The model impresses RC-Functions with its very pleasant and ownstable flight behaviour. Fuselage, wings and tail are made from light- Elevator, Rudder, Motor weight and strong foam material (EPO).
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf des MINI DOMINO und bedanken uns für Ihr Vertrauen. Es sind nur wenige Handgriffe notwendig, bis das Modell flugfertig vor Ihnen steht. Um Ihr neues Flugmodell sicher zu betreiben, ist es sehr wichtig, dass Sie die Sicherheitshinweise aufmerksam durchlesen, bevor Sie Ihr Modell zum ersten Mal starten. -
Seite 3: Sicherheitshinweise / Safety Instructions
• Montieren Sie das Modell grundsätzlich nur nach der Bauanleitung / Bedienungsanleitung zusammen. Nehmen Sie Umbauten nur vor unter Verwendung von empfohlenen original Ersatz- und Zubehörteilen aus dem Hause Pichler Modellbau. • Beachten Sie stets die Gebrauchsanweisung anderweitig zur Anwendung kommender Komponenten (Regler, Akku, Fernsteuerung etc). - Seite 4 • Assemble the model accordingly to this instruction manual. Do not alter or modify the model. Only use parts that are officially recommended by Pichler Modellbau. • Always pay close attention to the manuals that are included to accessory parts (radio system, speed controller, battery etc.).
-
Seite 5: Erforderliches Zubehör / Required Accessories
3. ERFORDERLICHES ZUBEHÖR / REQUIRED ACCESSORIES RTF-VERSION ERFORDERLICHES ZUBEHÖR / REQUIRED ACCESSORIES • 6 Stück AA-Batterien / 6 pcs. AA-Batteries MINI DOMINO www.pichler-modellbau.de MINI DOMINO... -
Seite 6: Lipo-Akku & Ladegerät / Lipo-Battery & Charger
ßend das Ladegerät mit dem Netzteil verbinden. Nach dem korrekten Anschluss leuchtet die grüne LED. / Connect the power supply to the 230V~ wall outlet. Then connect the charger with the power supply. The green LED indicates that the charger is ready to go. MINI DOMINO... -
Seite 7: Montage / Assembly
Senderspannung / Radio Voltage Gasposition Throttle Position Knüppelbelegung / Stick Mode Gas Trimmposition Throttle Trim Position Höhenruder Trimmposition Elevator Trim Position CH4 Trimmposition CH4 Trim Position Seitenruder Trimmposition Rudder Trim Position Abdeckung Ladebuchse Cover Charging Jack Batteriefachdeckel Battery Hatch www.pichler-modellbau.de MINI DOMINO... - Seite 8 6 Stück Batterien der Größe AA in das Batteriefach einsetzen. Dabei auf die korrekte Polung achten. / Insert 6 pcs. AA batteries into the transmitter. Note the correct polarization! SCHRITT 3 / STEP 3 Batteriefachdeckel wieder schließen. / Close the battery hatch. MINI DOMINO...
- Seite 9 3. Schieben Sie nun die rechte Tragflächenhälfte auf den Tragflächen- 4. Beide Tragflächenhälften vollständig bis an den Rumpf schieben. / verbinder auf. / Now slide the right wing half on the wing joiner. Slide both wing halves completely to the fuselage. www.pichler-modellbau.de MINI DOMINO...
- Seite 10 Put the model on two fingers and watch the muss sich leicht nach unten neigen. Dann ist der Schwerpunkt opti- fuselage. The nose should point slightly to the ground. Then the CG is mal justiert. placed correctly! 30~33 mm MINI DOMINO...
- Seite 11 AUSTAUSCH DER LUFTSCHRAUBE / REPLACING THE PROPELLER Die defekte Luftschraube nach hinten abziehen und den neuen Propeller vorsichtig auf die Motorwelle aufschieben. / Pull off the defective propeller and slide the new one carefully on the drive shaft. www.pichler-modellbau.de MINI DOMINO...
- Seite 12 MINI DOMINO...
-
Seite 13: Hinweise Zur Bedienung / How To Use
Landebahn. / The closer you come to the ground the more you have to pull the elevator. As the model gets slower, it will land more or less automatically. www.pichler-modellbau.de MINI DOMINO... - Seite 14 If you are a novice in flying you should ask experienced pilots for assistance during your first flights. The local model associations will help you to find an adequate flying club in your local area: Deutscher Modellflieger Verband e. V. Österreichischer Aero-Club, Sektion Modellflug. Rochusstraße 104-106 Prinz-Eugen-Straße12 D-53123 Bonn A-1040 Wien http://www.dmfv.aero http://www.prop.at MINI DOMINO...
-
Seite 15: Ersatzteile / Spare Parts
DECLARATION OF CONFORMITY Pichler Modellbau declares that the equipment is in compliance with the essential requirements and other relevant provisions of the relevant EU directives. The declaration of conformity can be downloaded on the relevant product page at our website. - Seite 16 Technische Änderungen sind ohne vorherige Ankündigungen möglich! Jeder Nachdruck, auch auszugsweise, bedarf unserer ausdrücklichen, schriftlichen Genehmigung. Pichler Modellbau GmbH Lauterbachstrasse 19 • D-84307 Eggenfelden Tel. +49 (0)8721-508 26 60 • Fax: +49 (0)8721-508 266 20 • eMail: mail@pichler.de www.pichler-modellbau.de www.pichler-modellbau.de...
