K-System – Trennbausteine und Termination Boards

Installation

3 Installation
3.1

Hutschiene

Die Geräte werden auf einer 35-mm-Hutschiene nach EN 60715 montiert.

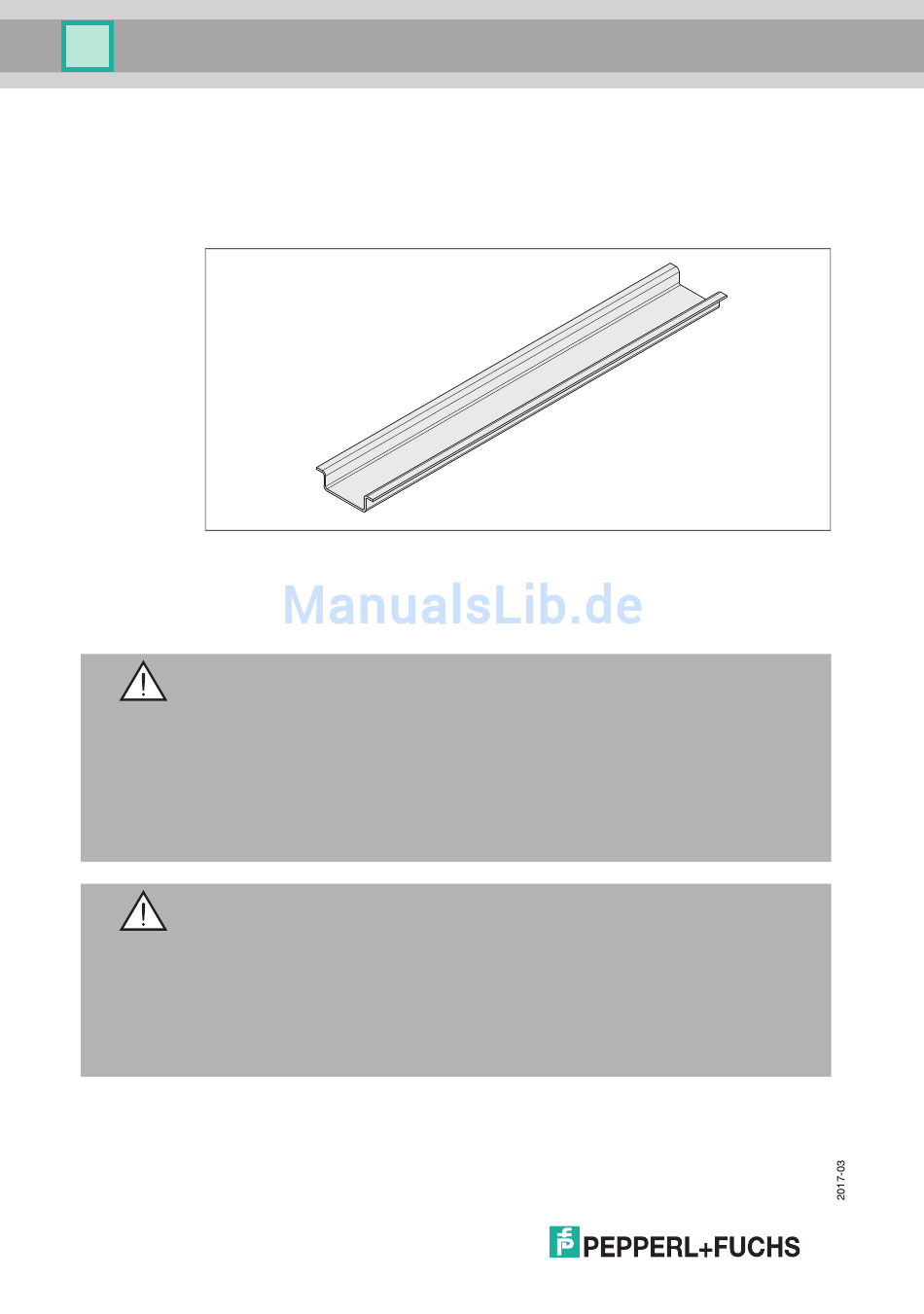

Abbildung 3.1 Beispiel: Hutschiene (35 mm x 7,5 mm)
3.2

Montage

3.2.1

Montage der Termination Boards

Warnung!
Verletzungsgefahr durch fehlende Absicherung der Termination Boards bei
vertikaler Montage
Durch eine fehlende Absicherung können die Termination Boards von der
Hutschiene herabfallen. Das kann zu Verletzungen führen.
Sichern Sie die Termination Boards zuverlässig vor dem Herabfallen von der
Hutschiene. Verwenden Sie dazu passende Befestigungselemente für die
Hutschiene, z. B. Endhalter E/AL-NS35.
Warnung!
Verletzungsgefahr durch Kurzschluss
Arbeiten unter Spannung können zu Verletzungen führen und können die
Funktion und die elektrische Sicherheit des Geräts gefährden.
• Trennen Sie vor Arbeiten am Gerät immer zuerst die Versorgungsspannung.
• Schließen Sie das Gerät erst nach abgeschlossenen Arbeiten an die
Versorgungsspannung an.
Vertikale und horizontale Montage
Die geringe Wärmeabgabe ermöglicht die vertikale oder horizontale Montage
ohne Abstand. Der Betrieb ist über den gesamten Temperaturbereich des
Systems in jeder Montagerichtung und ohne Einschränkung gewährleistet.
