Kurbelantrieb - Rollo Rieper NANO ZIP Montageanleitung

2.7. Kurbelantrieb:

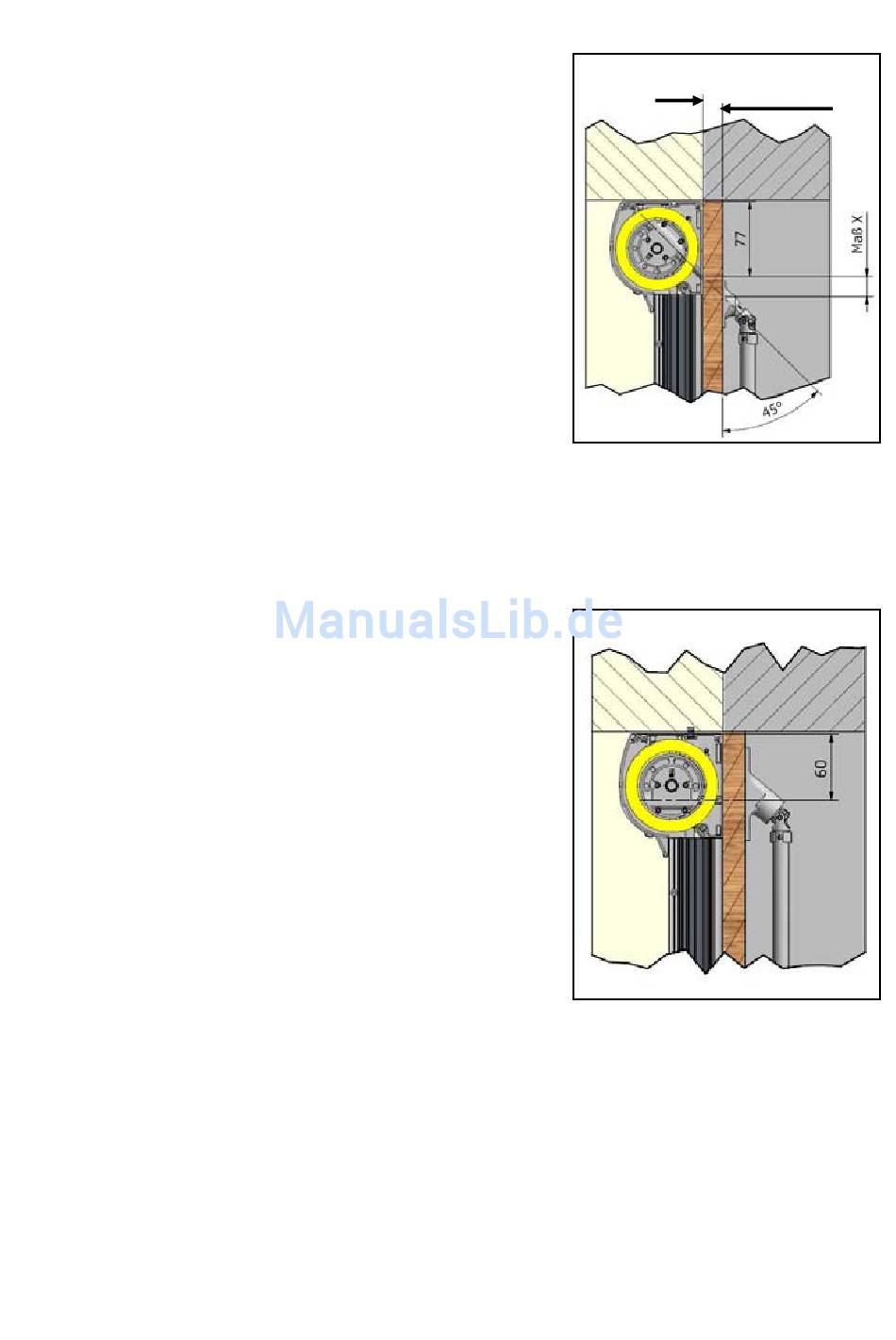

2.7.1 Kurbeldurchführung 45°
Für die Kurbeldurchführung 45° die Stärke des
Fenster- oder Blendrahmen vom Austrittspunkt
der Kurbel am Gehäuse nach unten an der
Innenseite des Stocks übertragen und mit Ø 10
mm durchbohren.
Das Gelenklager bis zum Anschlag am Gehäuse
durchstecken, ca. 2 cm zurückziehen und die
Innenkante des Blendrahmen am Sechskant
markieren.
Das Gelenklager
markierte Länge vom Ende des Sechskants bis
zur Markierung vom
Sechskant auftragen und entsprechend kürzen.
Abgelängtes Gelenklager durchstecken und am
Blendrahmen verschrauben.
2.7.2 Kurbeldurchführung 90°
Bei einer waagrechten Durchführung liegt die
Kurbelachse 60mm von der Oberkante des
Kastens (siehe Skizze).
Für die Durchführung
Bohrung mit ø10mm. An der Innenseite muss
die Bohrung noch mit ø14mm min. 15mm tief
aufgebohrt werden, damit das Gelenk nicht
behindert wird.
Das Gelenklager bis zum Anschlag am Gehäuse
durchstecken, ca. 2 cm zurückziehen und die
Innenkante des Blendrahmen am Sechskant
markieren.
Das Gelenklager
markierte Länge vom Ende des Sechskants bis
zur Markierung vom
Sechskant auftragen und entsprechend kürzen.
Abgelängtes Gelenklager durchstecken und am
Blendrahmen verschrauben.
herausziehen und
Lager weg auf dem
empfehlen wir
herausziehen und
Lager weg auf dem
die
eine
die
Stärke Blendrahmen
Maß X
