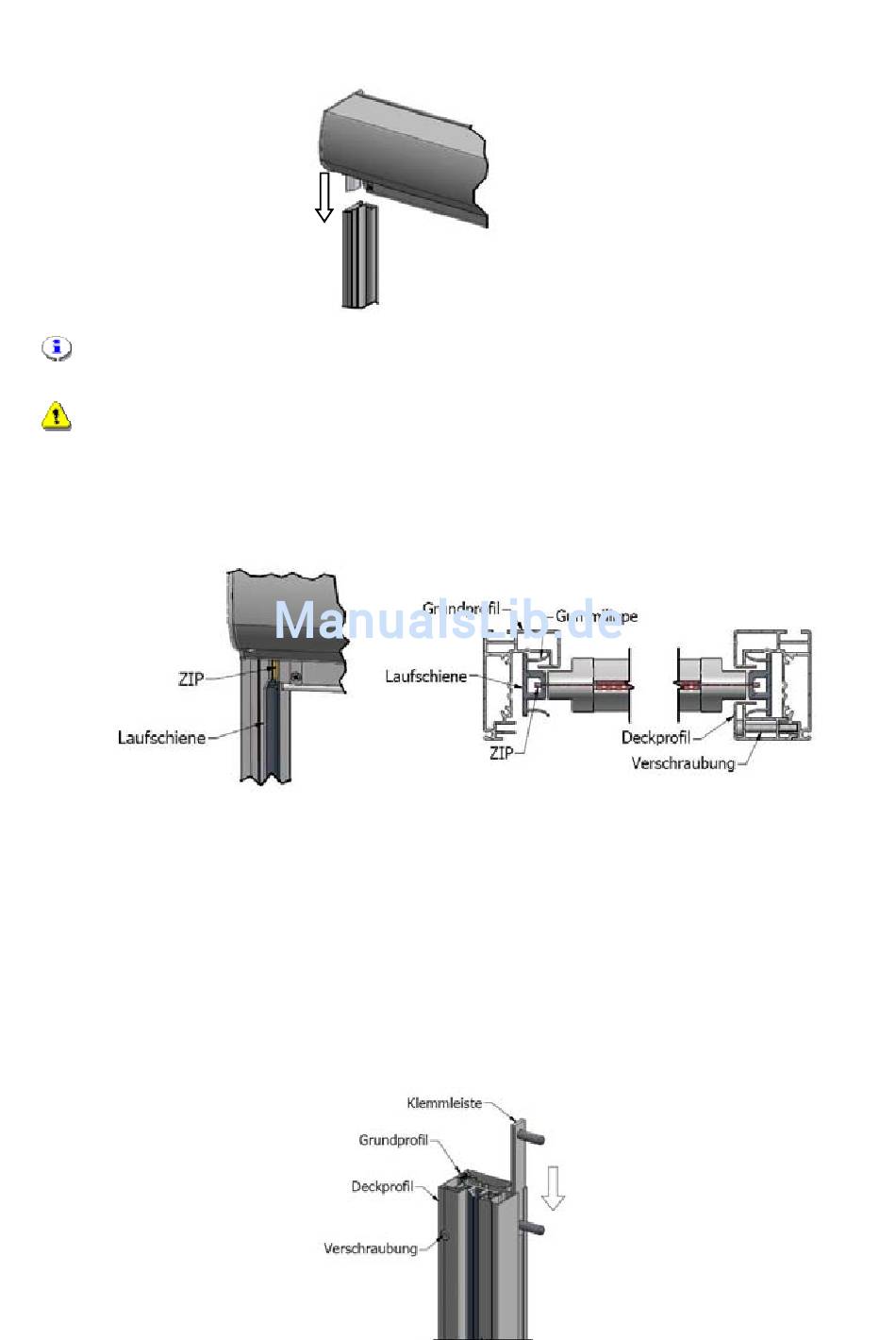

Die Grundprofile der Führungsschienen auf die Steckzapfen der Gehäuseseitenteile
stecken.
Zum Anheben der Markise ausreichend Personal bereitstellen. Die Markisengewichte
erreichen bis zu 40 kg
Beim Anheben der Anlage darauf achten, dass die Führungsschienen nicht zu sehr hin
und her bewegt werden, um die Steckzapfen nicht zu beschädigen!
Die Anlage positionieren und die Führungsschienen festschrauben. Dabei auf Parallelität und
Diagonale achten! Den ZIP in die Laufschienen einfädeln (dazu evtl. ein wenig ausfahren)
und die Laufschienen in das Grundprofil
achten, dass die Gummilippe in der Kammer des Grundprofils liegt.
Das Deckprofil gerade auf das Grundprofil aufstecken und verschrauben.
Die Zylinderkopfschrauben handfest anziehen.

2.6. Montage mit Distanzkonsolen:

Distanzen mit dem Untergrund entsprechenden Montagemitteln montieren;
Achsmaß Distanzen = Anlagenbreite – 43mm (Pkt. 2.4.)
Das Deckprofil gerade auf das Grundprofil aufstecken, an die Endkappe der Führungsschiene
schieben und verschrauben. Die Zylinderkopfschrauben handfest anziehen.
Klemmplatten entsprechend der Anzahl an Distanzen pro Schiene in das Grundprofil der
Führungsschiene einschieben.
der Führungsschiene einlegen. Dabei darauf
