Telestar SATPLUS mini Bedienungsanleitung Seite 2

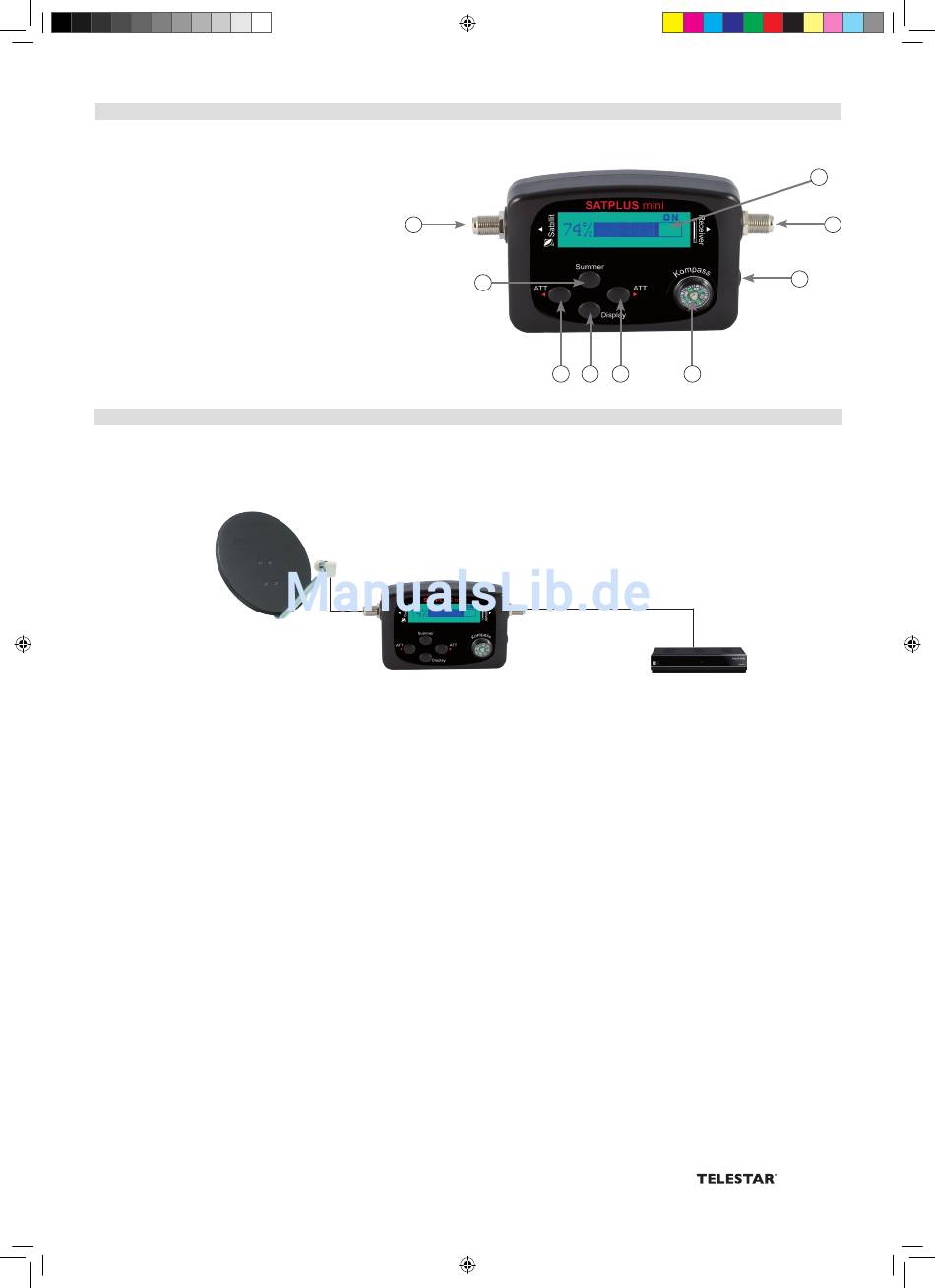

Übersicht
1. LNB Anschluss
2. Receiver Anschluss
3. Kompass
4. Ein und Auschalten des Summers
5. Hintergrundbeleuchtung ein- und ausschalten
6. Dämpfungstaste. Dämpft das ankommende
Signal schrittweise
7. Hebt die Dämpfung schrittweise auf
8. LCD Display
9. Verringert oder erhöt die Lautstärke des
Summers
Bedienung
Der SATPLUS mini ermöglicht Ihnen das schnelle Ausrichten einer digitalen Satellitenempfangsanlage. Neben der LCD Pegel-
anzeige steht Ihnen auch ein akustisches Signal zur Verfügung, um den Satellitenspiegel optimal ausrichten zu können. Um das
Gerät nutzen zu können, benötigen Sie einen funktionsfähigen digitalen Satellitenreceiver, der über ein Koaxialkabel mit dem LNB
des Satellitenspiegels bereits verbunden ist, oder verbunden werden soll.
1. Schließen sie über das mitgelieferte Kabel das LNB der Antenne an die mit „LNB" gekennzeichnete Buchse und das vom Receiver
kommende Kabel an die mit „Receiver" gekennzeichnete Buchse an.
Schalten Sie Ihren Satellitenreceiver ein. Die LCD Anzeige des SATPLUS mini sollte nun einschalten.
Richten Sie nun die SAT-Antenne auf den Boden oder verdecken Sie mit Ihrer Hand die Kappe des LNBs. Dann stellen Sie mit Hilfe
des Empfindlichkeitsreglers (9) den Sat-Finder so ein, dass die Anzeige 99% zeigt. Drehen Sie nun den Regler soweit zurück, dass
die Anzeige nur noch zwischen ca. 10% bis ca. 30 % anzeigt. Nun können Sie die Ausrichtung der Antenne beginnen. Mit der Taste
Summer können Sie den Ton abschalten.
2. Die Antenne darf nur dort montiert werden, wo um die Mittagszeit die Sonne unverdeckt zu sehen ist. Falls in Ihrer Nachbarschaft
schon Spiegel montiert sind, können Sie sich an deren Ausrichtung grob orientieren. Mit Hilfe des Kompass können Sie die Richtung
bestimmen. Die Sat Anlage muss grob in Richtung Süden ausgerichtet sein. Damit der Kompass richtig funktioniert, achten Sie bitte
darauf, dass keine störende metallische oder elektronische Störquellen in der Nähe sind. Der Winkel für die Höheneinstellung Ihrer
Antenne sollte in Deutschland für den Anfang ca. 32˚ betragen. Drehen Sie den Spiegel von Richtung Osten nach Süden. Wenn der
Pegel des empfangenen Signals stärker wird, wird der abgegebene Ton lauter und der Pegel der LCD Anzeige steigt. Zeigt der Pegel
den Wert 99% , drehen Sie bitte ggf. am Regler 9 um die Empfindlichkeit zu verringern und so den angezeigten Wert wieder in einen
kleineren Bereich zu bringen. Korrigieren Sie neben der Richtung auch die Neigung des Spiegels, falls erforderlich.
3. Da der Tester nur den Empfangspegel bestimmt und nicht erkennt, von welchem Satelliten die empfangenen Signale stammen,
sollten Sie am Receiver prüfen, ob der gewünschte Satellit angepeilt ist. Sollten sie den richtigen Satelliten verfehlt haben, führen Sie
bitte die unter 2. erklärte Tätigkeit erneut aus.
4. Haben Sie den gewünschten Satelliten angepeilt, reduzieren Sie bitte mit dem Regler 9 die Empfindlichkeit, und versuchen Sie,
durch weiteres Ausrichten der Antenne in der vorhergehenden Richtung eine Erhöhung des Pegels erreichen.
5. Mit der Taste 6 können Sie eine zusätzliche Dämpfung einschalten, um so den ankommenden Pegel zu reduzieren.
Durch mehrmaliges Drücken der Taste 6 wird der Pegel schrittweise reduziert. Wenn eine Dämpfung eingeschaltet ist, wird Ihnen
dies durch das Symbol ATT im Display angezeigt. Bei eingeschalteter Dämpfung können Sie die Anlage genauer ausrichten.
Mit der Taste 7 können Sie die Dämpfung wieder aufheben.
Technische Daten:
Eingangsfrequenz: 950- 2150 MHz
Eingangspegel min.: -40 dBm
Eingangspegel max.: -10 dBm
BDA Satplus mini_11_14.indd 2
1
4
Eingangsimpedanz: 75 Ohm
Ausgangsimpedanz: 75 Ohm
Spannungsversorgung: 13- 18 Volt DC
6 5 7 3
Ihr Gerät trägt das CE-Zeichen und erfüllt alle
erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 12/14
Abschrift und Vervielfältigung nur mit Genehmigung
des Herausgebers.
©
