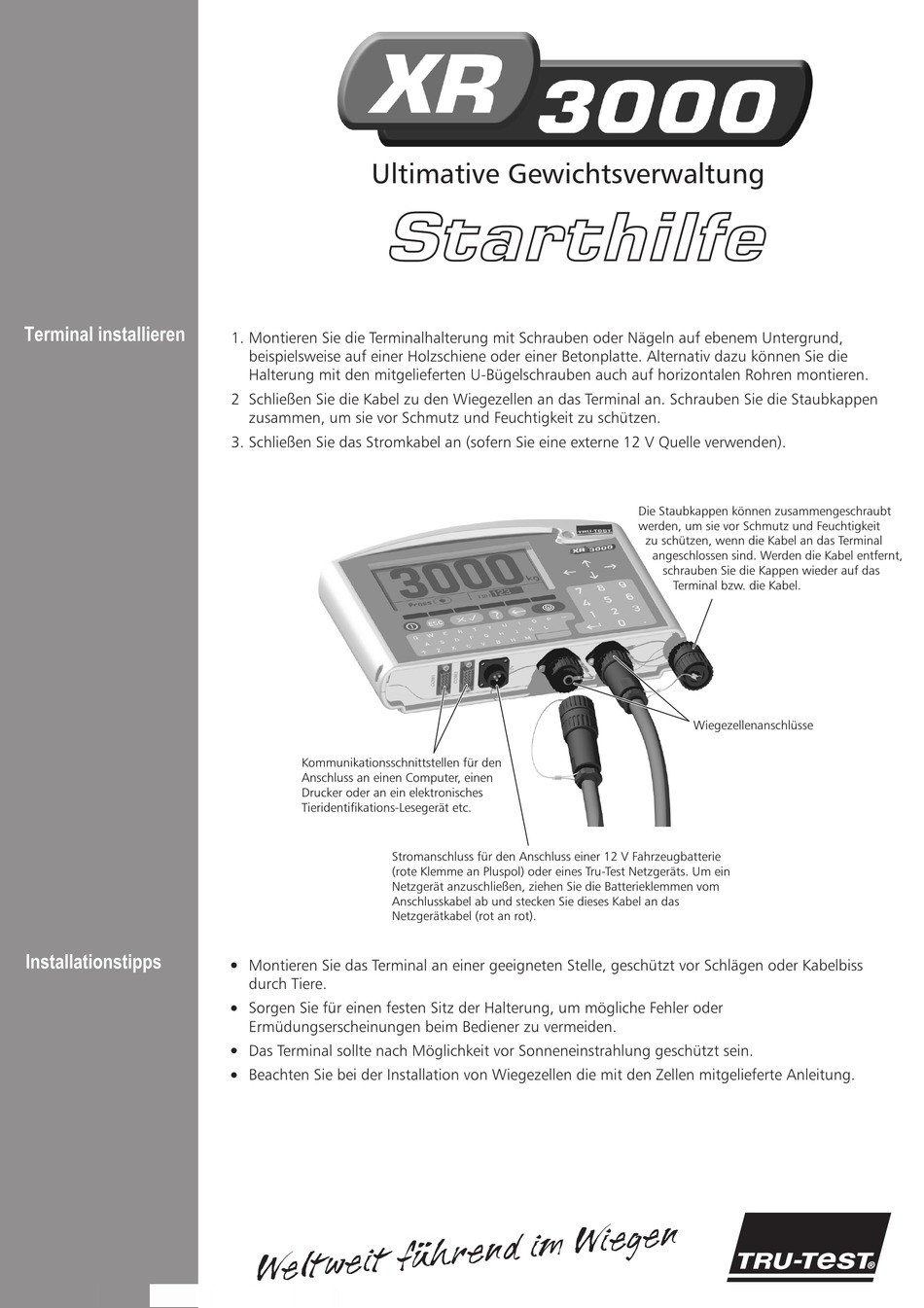

Tru-Test XR 3000 Starthilfe

Terminal installieren
Installationstipps
Ultimative Gewichtsverwaltung
Starthilfe
1. Montieren Sie die Terminalhalterung mit Schrauben oder Nägeln auf ebenem Untergrund,
beispielsweise auf einer Holzschiene oder einer Betonplatte. Alternativ dazu können Sie die
Halterung mit den mitgelieferten U-Bügelschrauben auch auf horizontalen Rohren montieren.
2 Schließen Sie die Kabel zu den Wiegezellen an das Terminal an. Schrauben Sie die Staubkappen
zusammen, um sie vor Schmutz und Feuchtigkeit zu schützen.
3. Schließen Sie das Stromkabel an (sofern Sie eine externe 12 V Quelle verwenden).
Kommunikationsschnittstellen für den
Anschluss an einen Computer, einen
Drucker oder an ein elektronisches
Tieridentifikations-Lesegerät etc.
Stromanschluss für den Anschluss einer 12 V Fahrzeugbatterie
(rote Klemme an Pluspol) oder eines Tru-Test Netzgeräts. Um ein
Netzgerät anzuschließen, ziehen Sie die Batterieklemmen vom
Anschlusskabel ab und stecken Sie dieses Kabel an das
Netzgerätkabel (rot an rot).
!
Montieren Sie das Terminal an einer geeigneten Stelle, geschützt vor Schlägen oder Kabelbiss
durch Tiere.
!
Sorgen Sie für einen festen Sitz der Halterung, um mögliche Fehler oder
Ermüdungserscheinungen beim Bediener zu vermeiden.
!
Das Terminal sollte nach Möglichkeit vor Sonneneinstrahlung geschützt sein.
!
Beachten Sie bei der Installation von Wiegezellen die mit den Zellen mitgelieferte Anleitung.
Die Staubkappen können zusammengeschraubt
werden, um sie vor Schmutz und Feuchtigkeit
zu schützen, wenn die Kabel an das Terminal
angeschlossen sind. Werden die Kabel entfernt,
schrauben Sie die Kappen wieder auf das
Terminal bzw. die Kabel.
Wiegezellenanschlüsse
®
