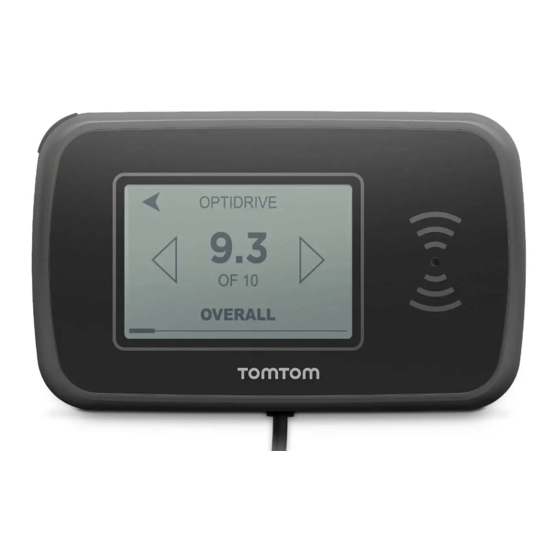

TomTom PRO 2020 Einbauanleitung
Vorschau ausblenden
Andere Handbücher für PRO 2020:
- Benutzerhandbuch (29 Seiten) ,
- Benutzerhandbuch (36 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TomTom PRO 2020
Inhaltszusammenfassung für TomTom PRO 2020
- Seite 1 TomTom PRO 2020 Einbauanleitung...
-
Seite 2: Inhaltsverzeichnis
Übersicht der Verbindungen Richtige Positionierung des Geräts Anschließen des PRO 2020 Konfigurieren des PRO 2020 Installieren des PRO 2020 Anbringen des PRO 2020 mit Klebestreifen..................10 Anbringen des PRO 2020 am Lüftungsschlitz ................. 11 Support Technische Daten Anhang TomTom Telematics – Beschränkte Gewährleistung... -
Seite 3: Lieferumfang
Lieferumfang TomTom PRO 2020 1. Display-Taste 2. Display 3. ID Key-Reader 4. Integriertes Stromdatenkabel Adapterhalterung Adapterhalterung für den Lüftungsschlitz, inklusive selbstschneidender Schraube Befestigungselemente – Klebestreifen und Reinigungstuch TomTom LINK 510-I/O-Kabel ... -
Seite 4: Sicherheit Geht Vor
Halten Sie sich stets an geltende Gesetze und Straßenschilder, besonders jene in Bezug auf die Abmessungen, das Gewicht und den Payload-Typ Ihres Fahrzeugs. TomTom garantiert nicht den fehlerfreien Betrieb des Geräts und ist für keine Strafen haftbar, die durch die Nichteinhaltung von geltenden Gesetzen und Vorschriften entstehen. - Seite 5 Technology Research. Explosionsgefahr Teile des TomTom PRO 2020 können Funken verursachen, die zu Explosionen führen können. Dies bedeutet Verletzungs- und Lebensgefahr. Verwenden Sie das Gerät nicht in Umgebungen mit hoher Explosionsgefahr. Beachten Sie bei Verwendung eines TomTom PRO 2020 in einem mit Autogas betriebenen Fahrzeug die Sicherheitsvorschriften des Landes, in dem das Fahrzeug betrieben wird.
-
Seite 6: Übersicht Der Verbindungen
Übersicht der Verbindungen * Sichern Sie diese Leitung mit max. 10 A. Hinweis: Sie benötigen einen TomTom LINK 510 für die Verbindung zum TomTom PRO 2020. Um OptiDrive vollständig nutzen zu können, benötigen Sie ebenfalls einen TomTom LINK 105 in Ihrem Fahrzeug, der mit dem TomTom LINK 510 verbunden ist. -
Seite 7: Richtige Positionierung Des Geräts
Richtige Positionierung des Geräts Wählen Sie zunächst die richtige Position für die Installation Ihres PRO 2020 aus. Beachten Sie dabei die folgenden Punkte: Das PRO 2020 darf nicht über längere Zeit direktem Sonnenlicht und/oder hohen Temperaturen ausgesetzt werden. Andernfalls wird die Funktion des Geräts beeinträchtigt. -
Seite 8: Anschließen Des Pro 2020
Anschließen des PRO 2020 Schließen Sie das PRO 2020 an die Bordspannung des Fahrzeugs (12 V/24 V) und an den TomTom LINK 510 in Ihrem Fahrzeug an. Die drei Kabel DAT, GND (Masse) und PWR+ (Versorgungsspannung) müssen stets angeschlossen sein. -
Seite 9: Konfigurieren Des Pro 2020
Wenn der Ausgang OUT Ihres TomTom LINK für eine vorherige Verwendung noch nicht konfiguriert wurde, wird es automatisch konfiguriert und für das PRO 2020 verwendet. Um Ihr TomTom LINK-Gerät zu konfigurieren und dieses gemeinsam mit dem PRO 2020 zu verwenden, müssen Sie Folgendes tun: 1. -
Seite 10: Installieren Des Pro 2020
AMPS-Industriestandard kompatibel ist. Anbringen des PRO 2020 mit Klebestreifen. Sie können das PRO 2020 mit einem Klebestreifen an Ihrem Fahrzeug anbringen. Bitte beachten Sie die Sicherheitsbestimmungen in diesem Dokument. 1. Platzieren Sie das Gerät auf einer ebenen Oberfläche. 2. Säubern Sie die Oberfläche mit dem mitgelieferten Reinigungstuch, sodass eine fettfreie, trockene und saubere Oberfläche entsteht. -
Seite 11: Anbringen Des Pro 2020 Am Lüftungsschlitz
7. Stecken Sie das PRO 2020 auf die Halterung und schieben es vorsichtig nach unten bis dieser in seine Position einrastet. Anbringen des PRO 2020 am Lüftungsschlitz Sie können den PRO 2020 am Lüftungsschlitz Ihres Fahrzeugs anbringen. Bitte beachten Sie die Sicherheitsbestimmungen in diesem Dokument. -
Seite 12: Support
Support Wenn während der Installation Probleme auftreten, prüfen Sie die FAQs oder wenden Sie sich an unseren Kundensupport unter telematics.tomtom.com/support. -
Seite 13: Technische Daten
0,05 A Standby: normal < 0,0015 A Sicherungsschutz Intern gesichert mit 1 A; Sicherung ist nicht rücksetzbar oder austauschbar; die Sicherung darf nur von TomTom Telematics ausgetauscht werden Temperatur Betrieb: -20 °C bis +70 °C/-4 °F bis 158 °F Lagerung: -30 °C bis +80 °C/-22 °F bis +176 °F... -
Seite 14: Anhang
Modellbezeichnungen TomTom PRO 2020: PRO202 R&TTE-Richtlinie Hiermit erklärt TomTom, dass Produkte und Zubehör von TomTom die grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinie 1999/5/EG erfüllen. Die Konformitätserklärung finden Sie hier: tomtom.com/legal. EEAG-Richtlinie Das EEAG-Symbol auf dem Produkt oder der Produktverpackung zeigt an, dass das Produkt nicht als Haushaltsabfall zu entsorgen ist. - Seite 15 Neben- oder Folgeschäden, die durch die Nutzung bzw. Verwendung dieses Dokuments entstehen. Die in diesem Dokument enthaltenen Informationen sind urheberrechtlich geschützt. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von TomTom N.V. fotokopiert oder anderweitig reproduziert werden.
-
Seite 16: Tomtom Telematics - Beschränkte Gewährleistung
RMA-Nummer (Return Materials Authorization, Materialrückgabeberechtigung), falls erforderlich, zu erhalten. Sie sind verpflichtet, die Hardware während der Gewährleistungsfrist zusammen mit der Fehlerbeschreibung an die Adresse zu senden, die Ihnen TomTom angibt. Falls ein Fehler auftritt und TomTom einen berechtigten Anspruch unter dieser beschränkten Gewährleistung nach den ersten hundertachtzig (180) Tagen der Gewährleistungsfrist erhält, ist... -
Seite 17: Ihre Rechte
Ausrüstung zu nutzen oder auf Daten zuzugreifen, wegen Datenverlusts, Verlust von Geschäftsmöglichkeiten, Verlust von Gewinnen, Geschäftsunterbrechung oder Ähnlichem), die aus der Nutzung oder nicht möglichen Nutzung der Hardware entstehen, selbst wenn TomTom auf die Möglichkeit solcher Schäden hingewiesen wurde. - Seite 18 Ungeachtet des Obenstehenden ist die Haftung keiner Partei für durch ihre Fahrlässigkeit verursachte Todesfälle oder Personenschäden beschränkt.
-
Seite 19: Copyright-Hinweise
Produkts oder seiner Inhalte darf ohne ausdrückliche schriftliche Genehmigung des Rechteinhabers kopiert werden. © 2016 TomTom Telematics B.V. Alle Rechte vorbehalten. Dieses Material ist Eigentum von TomTom und unterliegt dem Copyright-Schutz und/oder dem Schutz durch Datenbankurheberrecht und/oder anderen Rechten in Bezug auf geistiges Eigentum von TomTom oder seinen Zulieferern.
