LELY WELGER RP 202 Betriebsanleitung Seite 12

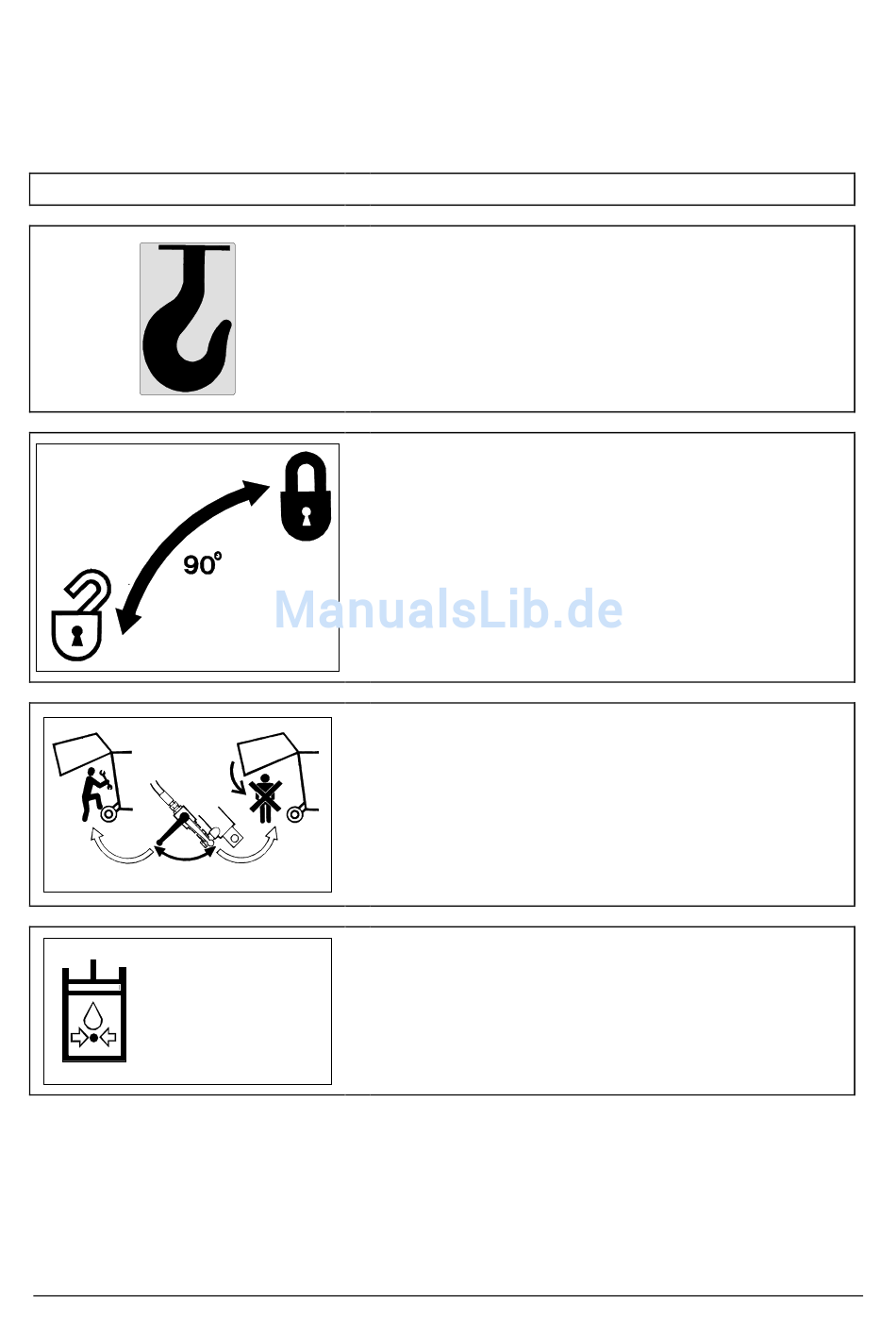

2.7. Textlose Bedienhinweise
Die wichtigsten Bedienhinweise sind sprachneutral als Bildzeichen dargestellt. Die genaue Bedeutung wird im
Folgenden angegeben.
Bildzeichen
max. 210 bar
WELGER RP 202 • RP 220 • RP 302 • RP 320
Bedeutung / Ersatzteil-Nr.
Die beiden Kranösen am oberen Querträger sind durch dieses
Symbol gekennzeichnet.
Andere Befestigungspunkte sind für Krananhängung nicht
zulässig.
Ersatzteil-Nr.: 0389.48.00.00
Sicherungshebel für Schneidwerkmesser
Zum Entriegeln der Schneidwerksmesser muss der Hebel um
ca. 90° nach unten geschwenkt werden.
Ersatzteil-Nr.: 0387.31.00.00 und 0387.32.00.00
Heckklappenverriegelung
Steht
Heckklappe gegen Absenken gesichert.
Ersatzteil-Nr.: 0387.35.00.00
0387-35
Maximal zulässiger Hydraulikdruck
Die Maschine darf nur an ein Hydrauliksystem angeschlossen
werden, das einen maximalen Öldruck von 210 bar liefert.
0387.36.00.00
Ersatzteil-Nr.: 0387.36.00.00
der Hebel quer zur Durchflussrichtung ist die
