9. Anschluss
Der Anschluss erfolgt über die vier Litzenenden des Kabels [ ].
Kabelfarbe Funktion
braun 9-24 V DC Spannungsversorgung Minus
weiß 9-24 V DC Spannungsversorgung Plus
gelb potentialfreier Relaiskontakt (max. 60 V; 0,5 A)
grün potentialfreier Relaiskontakt (max. 60 V; 0,5 A)
!
Schließen Sie die Anschlussleitungen an ein geeignetes Netzgerät
an.
!
Schließen Sie das Netzgerät an die Stromversorgung an.

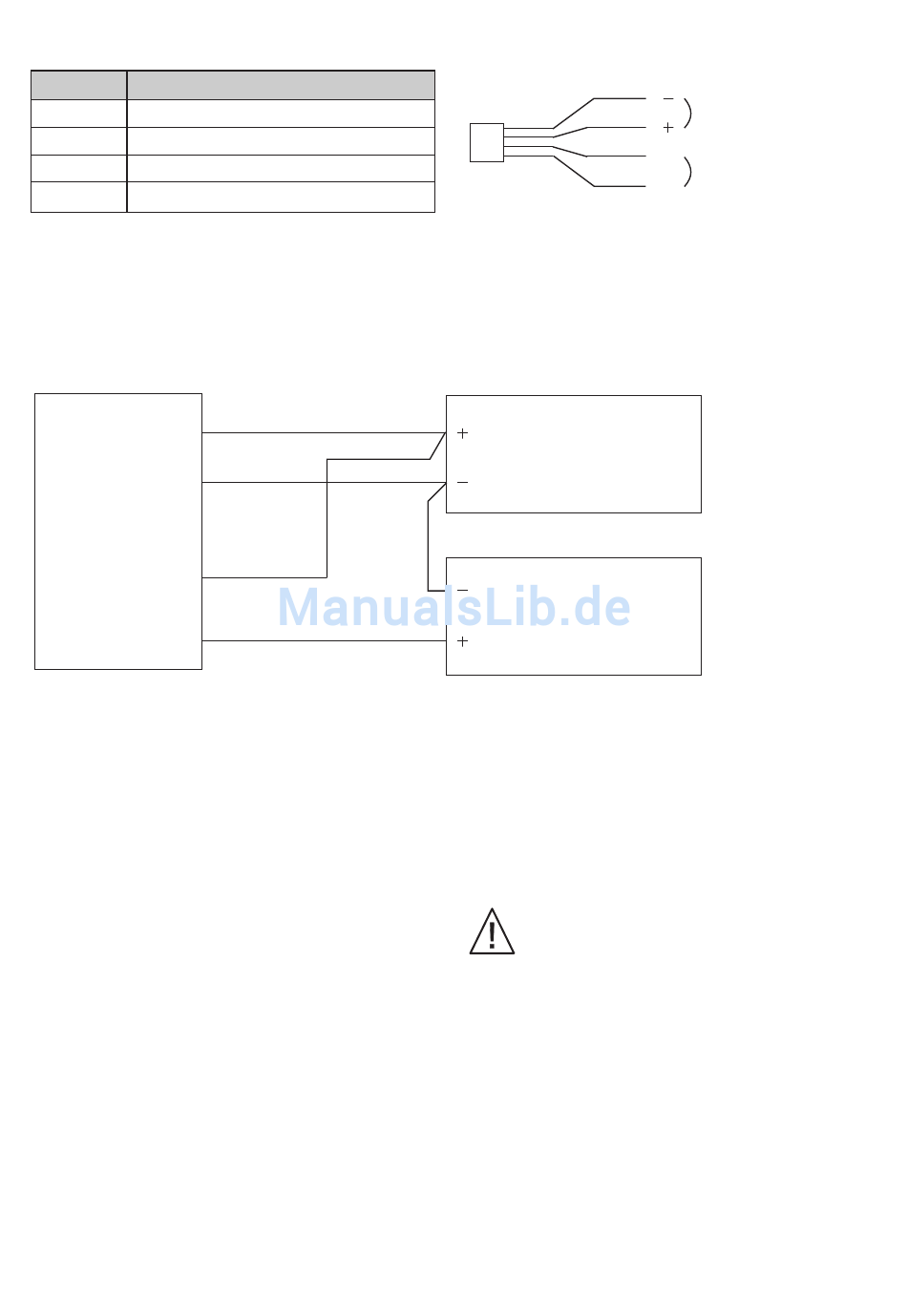

Verkabelungsplan für elektrische Türöffner
Codeschalter
CS200
10. Funktionstest
Testen Sie die Funktion des Codeschalters nach Abschluss der
Installation:
1. Geben Sie die 4-stellige Default-PIN (Installations-PIN) ein.
befindet sich auf dem mitgelieferten Etikett.
2. Bestätigen Sie mit OK.
3. Die Tür wird entriegelt.
Hinweis:
Die Default-PIN wird automatisch gelöscht, wenn die Tür-PIN zum
ersten Mal eingegeben wird. Die Tür-PIN befindet sich in einem
mitgelieferten Umschlag und ist für den Endkunden bestimmt.
8
weiß
braun
gelb
grün
Diese
braun
weiß
gelb
grün
Netzgerät
9 bis 24 V DC
9 bis 12 V AC
*
Türöffner
max. 500 mA
*
* falls der Türöffner gepolt ist

11. Programmiermodus einstellen

Im Programmiermodus können Sie Benutzercodes einlernen oder
Mobiltelefone am Codeschalter anmelden. Um den Programmiermodus
einzustellen, wird die 6-stellige Tür-PIN (Mastercode) benötigt, die sich
in dem mitgelieferten Umschlag befindet.
WICHTIG: Bewahren Sie die Tür-PIN gut auf,
sie wird zur Konfiguration des Codeschalters
benötigt!
!
Geben Sie die Tür-PIN ein. Dabei muss jeder Tastendruck durch ein
Blinken der blauen LEDs bestätigt werden.
!
Bestätigen Sie den Vorgang mit OK. Ein
Piepton, gefolgt von zwei aufsteigenden Tönen, zeigt den
!
Programmiermodus an. Der Programmiermodus wird zusätzlich
durch das Leuchten der blauen und roten LEDs und ein Blinken der
grünen LED angezeigt .
!
Der Programmiermodus wird automatisch beendet, wenn drei
Minuten lang keine Eingabe am Codeschalter erfolgt.
9-24 V DC
9-12 V AC
potentialfreier Kontakt
(max. 500 mA)
einmaliger langer hoher
