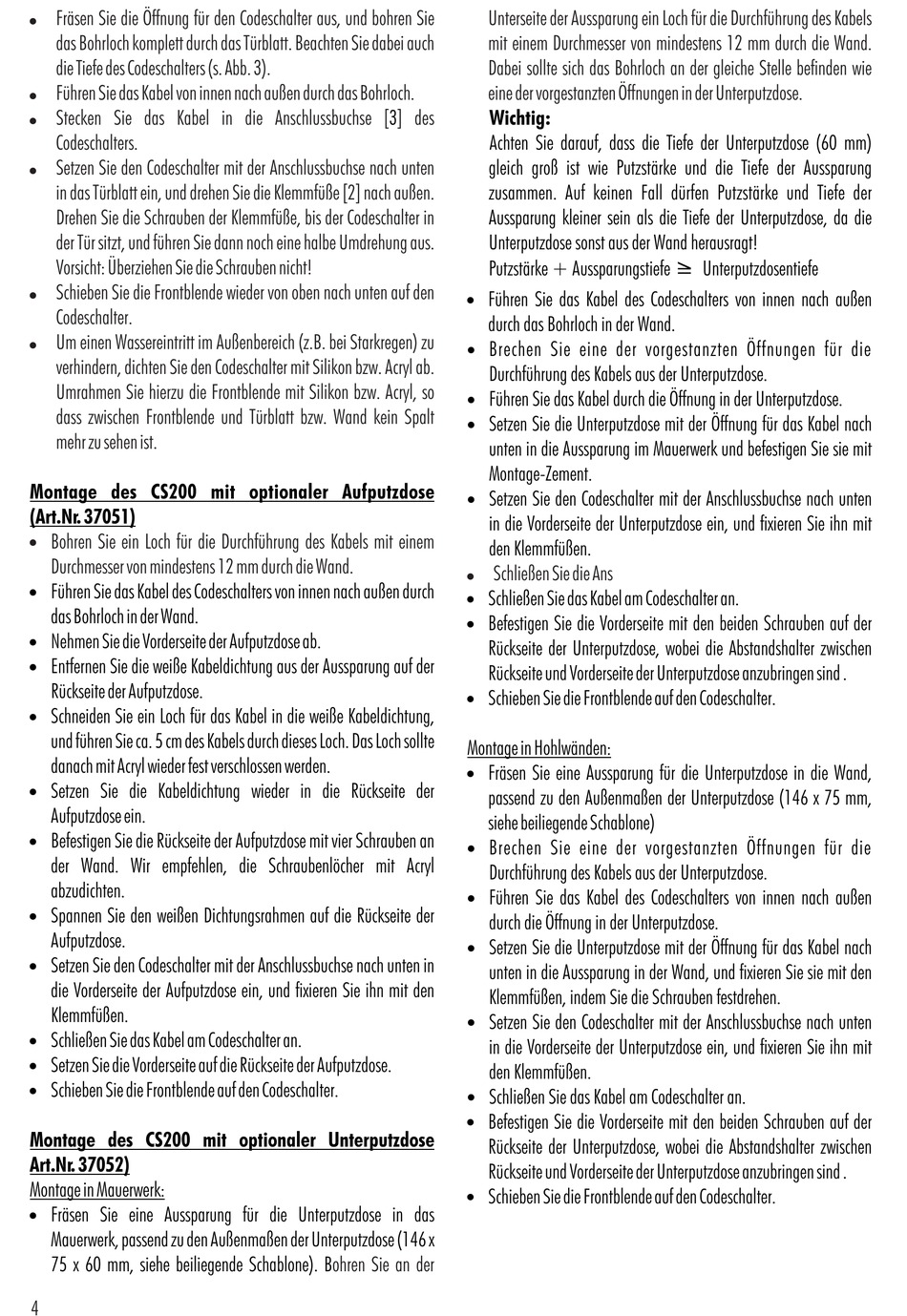

Fräsen Sie die Öffnung für den Codeschalter aus, und bohren Sie
das Bohrloch komplett durch das Türblatt. Beachten Sie dabei auch
die Tiefe des Codeschalters (s. Abb. 3).
!
Führen Sie das Kabel von innen nach außen durch das Bohrloch.
!
Stecken Sie das Kabel in die Anschlussbuchse [ ] des
Codeschalters.
!
Setzen Sie den Codeschalter mit der Anschlussbuchse nach unten
in das Türblatt ein, und drehen Sie die Klemmfüße [2] nach außen.
Drehen Sie die Schrauben der Klemmfüße, bis der Codeschalter in
der Tür sitzt, und führen Sie dann noch eine halbe Umdrehung aus.
Vorsicht: Überziehen Sie die Schrauben nicht!
!
Schieben Sie die Frontblende wieder von oben nach unten auf den
Codeschalter.
!
Um einen Wassereintritt im Außenbereich (z.B. bei Starkregen) zu
verhindern, dichten Sie den Codeschalter mit Silikon bzw. Acryl ab.
Umrahmen Sie hierzu die Frontblende mit Silikon bzw. Acryl, so
dass zwischen Frontblende und Türblatt bzw. Wand kein Spalt
mehr zu sehen ist.
Montage des CS200 mit optionaler Aufputzdose
(Art.Nr. 37051)
!
Bohren Sie ein Loch für die Durchführung des Kabels mit einem
Durchmesser von mindestens 12 mm durch die Wand.
!
Führen Sie das Kabel des Codeschalters von innen nach außen durch
das Bohrloch in der Wand.
!
Nehmen Sie die Vorderseite der Aufputzdose ab.
!
Entfernen Sie die weiße Kabeldichtung aus der Aussparung auf der
Rückseite der Aufputzdose.
!
Schneiden Sie ein Loch für das Kabel in die weiße Kabeldichtung,
und führen Sie ca. 5 cm des Kabels durch dieses Loch. Das Loch sollte
danach mit Acryl wieder fest verschlossen werden.
!
Setzen Sie die Kabeldichtung wieder in die Rückseite der
Aufputzdose ein.
!
Befestigen Sie die Rückseite der Aufputzdose mit vier Schrauben an
der Wand. Wir empfehlen, die Schraubenlöcher mit Acryl
abzudichten.
!
Spannen Sie den weißen Dichtungsrahmen auf die Rückseite der
Aufputzdose.
!
Setzen Sie den Codeschalter mit der Anschlussbuchse nach unten in
die Vorderseite der Aufputzdose ein, und fixieren Sie ihn mit den
Klemmfüßen.
!
Schließen Sie das Kabel am Codeschalter an.
!
Setzen Sie die Vorderseite auf die Rückseite der Aufputzdose.
!
Schieben Sie die Frontblende auf den Codeschalter.
Montage des CS200 mit optionaler Unterputzdose
Art.Nr. 37052)
Montage in Mauerwerk:
!
Fräsen Sie eine Aussparung für die Unterputzdose in das
Mauerwerk,
passend zu den Außenmaßen der Unterputzdose (146 x
75 x 60 mm, siehe beiliegende Schablone). B
4
Unterseite der Aussparung ein Loch für die Durchführung des Kabels
mit einem Durchmesser von mindestens 12 mm durch die Wand.
Dabei sollte sich das Bohrloch an der gleiche Stelle befinden wie
eine der vorgestanzten Öffnungen in der Unterputzdose.
3
Wichtig:
Achten Sie darauf, dass die Tiefe der Unterputzdose (60 mm)
gleich groß ist wie Putzstärke und die Tiefe der Aussparung
zusammen. Auf keinen Fall dürfen Putzstärke und Tiefe der
Aussparung kleiner sein als die Tiefe der Unterputzdose, da die
Unterputzdose sonst aus der Wand herausragt!
Putzstärke + Aussparungstiefe
!
Führen Sie das Kabel des Codeschalters von innen nach außen
durch das Bohrloch in der Wand.
!
Brechen Sie eine der vorgestanzten Öffnungen für die
Durchführung des Kabels aus der Unterputzdose.
!
Führen Sie das Kabel durch die Öffnung in der Unterputzdose.
!
Setzen Sie die Unterputzdose mit der Öffnung für das Kabel nach
unten in die Aussparung im Mauerwerk und befestigen Sie sie mit
Montage-Zement.
!
Setzen Sie den Codeschalter mit der Anschlussbuchse nach unten
in die Vorderseite der Unterputzdose ein, und fixieren Sie ihn mit
den Klemmfüßen.
!
Schließen Sie die Ans
!
Schließen Sie das Kabel am Codeschalter an.
!
Befestigen Sie die Vorderseite mit den beiden Schrauben auf der
Rückseite der Unterputzdose, wobei die Abstandshalter zwischen
Rückseite und Vorderseite der Unterputzdose anzubringen sind .
!
Schieben Sie die Frontblende auf den Codeschalter.
Montage in Hohlwänden:
!
Fräsen Sie eine Aussparung für die Unterputzdose in die Wand,
passend zu den Außenmaßen der Unterputzdose (146 x 75 mm,
siehe beiliegende Schablone)
!
Brechen Sie eine der vorgestanzten Öffnungen für die
Durchführung des Kabels aus der Unterputzdose.
!
Führen Sie das Kabel
durch die Öffnung in der Unterputzdose.
!
Setzen Sie die Unterputzdose mit der Öffnung für das Kabel nach
unten in die Aussparung in der Wand, und
Klemmfüßen, indem Sie die Schrauben festdrehen
!
Setzen Sie den Codeschalter mit der Anschlussbuchse nach unten
in die Vorderseite der Unterputzdose ein, und fixieren Sie ihn mit
den Klemmfüßen.
!
Schließen Sie das Kabel am Codeschalter an.
!
Befestigen Sie die Vorderseite mit den beiden Schrauben auf der
Rückseite der Unterputzdose, wobei die Abstandshalter zwischen
Rückseite und Vorderseite der Unterputzdose anzubringen sind .
!
Schieben Sie die Frontblende auf den Codeschalter.
ohren Sie an der
>
Unterputzdosentiefe
des Codeschalters von innen nach außen
fixieren
Sie sie mit
.
den
