ANHANG F

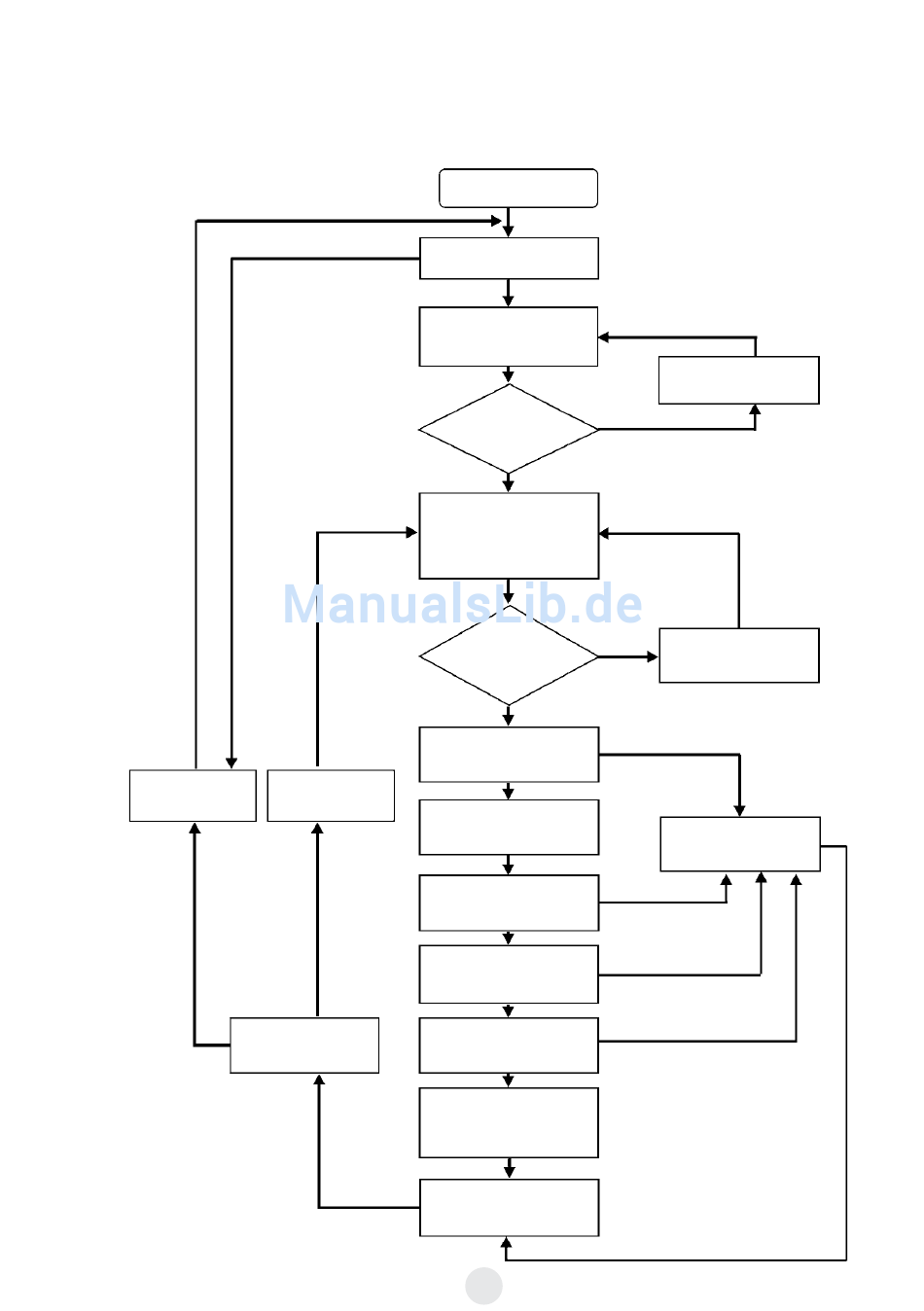

ABLAUFDIAGRAMM DER INSTRUMENTEN ARBEITSWEISE

Display zeigt:
Fehler im Selbsttest
Führt Selbsttest
durch
Fehler
Fragt nach der
Magnetkarte und
liest die Karte
Nutzer Aktion:
Küvette zum Messbeginn
einsetzen oder neue
Magnetkarte einsetzen
Instrument OK
Bittet Nutzer, das
Reagenz zuzugeben und
Küvette herauszunehmen
Zeigt Schüttelfrequenz
auf Display
Bittet Nutzer Küvette
zurück ins Messloch
zu setzen
Kalkuliert Ergebnisse
und sendet sie zum
Display oder seriellen
Anschluss
Wartet auf
Küvettenentfernung
Gerät
einschalten
Inbetriebnahme
Test
Magnetkarte
korrekt eingelesen
Ja
Wenn richtig eingelesen,
Parameterwechsel
Befindet
sich Küvette im
Messloch?
Nein
Ja
Leerwertmessung
Fehlermeldung
Küvette zu früh
zurückgestellt
Zeitüberschreitung
Messung
Fehlermeldung
25
Display
Fehlermeldung
Nein
Neue Magnetkarte
einlesen
Test annulliert,
Display zeigt
Fehlermeldung
