Alcatel 4034 Installationsanleitung

Entdecken Sie Ihr Telefon
Display und Softkeys
Besteht aus 2 Zeilen und mehreren Seiten mit Informationen über Ihren
Gesprächspartner sowie die Funktionen, die über die entsprechenden
Tasten erreichbar sind.
Die LED zeigt an, daß Nachrichten vorliegen.
é è à Supp
& ç " ' ( § @ ! ) - _
A Z E R T Y U I O P ^
$ % < < , ; . : + =
CTRL Q S D F G H J K L M ù
W X C V B N ?
Anbringen des Etiketts der frei programmierbaren Tasten
Das bedruckte Etikett, das zum Lieferumfang Ihres Telefons gehört, unter den frei
programmierbaren Tasten anbringen.
1 1
Unteren Teil des Apparates anheben.
2 2
Tastenabdeckung anheben.
3 3 Gedrucktes Etikett einlegen.
3
4 4 Abdeckung erneut anbringen.
4
Zunächst oberen Teil einführen
2
und dann auf den unteren Teil drücken.
1

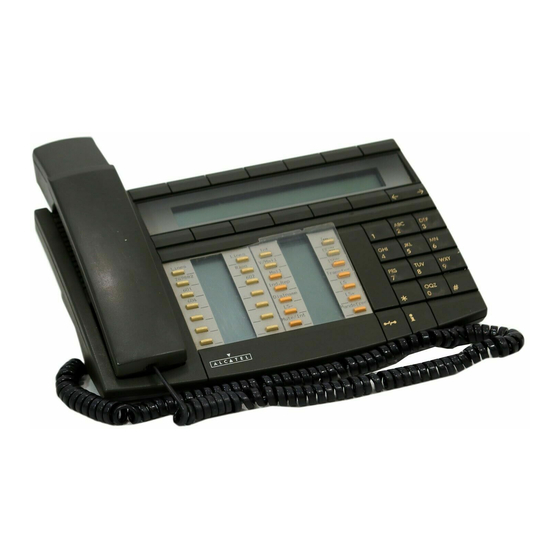

Sie besitzen jetzt ein digitales ALCATEL 4034 REFLEXES. Seine großen Display-
Bereiche, der Navigator und die Alphatastatur zeichnen sich durch ihre hohe
Ergonomie und ihren großen Benutzungskomfort aus.
Frei programmierbare Tasten und Icons
Zum Anrufen eines Gesprächspartners, zur Aktivierung
eines Dienstes oder zum Management Ihrer Anrufe.
Jeder dieser Tasten ist ein Icon zugeordnet:
Verbindungs-Icons
Ankommender Anruf (blinkend).
Bestehende Verbindung.
Verbindung wird gehalten.
Gemeinsam gehaltene Verbindung.
Funktions-Icons
Funktion aktiviert.
Nachricht liegt vor.
Leitung oder Nebenstelle belegt.
Bestimmte Funktionstasten sind fest programmiert:
Umleiten der Anrufe zu einem anderen Telefon.
Zugang zu den verschiedenen Nachrichtendiensten.
Zugang zu Ihren individuellen Kurzwahlzielen.
ISDN ISDN Zum Aufrufen der ISDN-Dienste
Verbinden des Gesprächs an eine andere Nebenstelle.
ABC ...............................................................?
Audio-Tasten:
Lauthören eines Gesprächs
Verringern der Lautstärke des Lautsprechers oder des Hörers.
Erhöhen der Lautstärke des Lautsprechers oder des Hörers.
Stummtaste, damit der Gesprächspartner nicht
/ INT
mithört. Gegenspreden um ein internes Gespräch
entgegenzunehmen ohne abzuheben.
Freisprechen, um eine Leitung zu belegen oder
einen Anruf entgegenzunehmen ohne abzuheben.
Zu ihrer Information oder zur Änderung Ihrer
Programmierung.
Beenden eines Anrufs bzw. einer rogrammierung.
Alphatastatur
Diese durch eine Abdeckung geschützte Tastatur ermöglicht das
Anrufen über die Namenwahl, die Inansrpruchnahme der Nach-
richtendienste und die Programmierung. Zum Öffnen draufdrücken.
LERNEN SIE IHR TELEFON KENNEN
Alphatastatur für die Namenwahl
Den Namen Ihres Gesprächspartners direkt eintippen:
Es erscheint ein Name und seine Rufnummer.
Es werden folgende Softkeys angeboten:
Anzeige des Anzeige des Herstellen der
nächsten Namens vorhergehenden Verbindung beim
in der Liste Namens in der Liste richtigen Namen
EINSTELLUNGEN
Kontrasteinstellung Display bzw. Icons
Auswahl einer der durch
mehrmaliges Betätigen
vorgeschlagenen Stufen
Einstellen des Tonrufs oder der Lautstärke
mehrmals mehrmals
hintereinander hintereinander
betätigen, um die betätigen, um die
Melodie auszuwählen (8) Lautstärke zu wählen (7)
Die Sprache auswählen
aktuelle mehrmals
Sprache hintereinander
betätigen
Sperren/Entsperren Ihres Apparats
persönliches zum Sperren zum Entsperren
Paßwort
(4 Ziffern);
Default-Kennziffer: 1515
IHRE ANRUFE
Telefonieren
abheben Freisprechen Betätigung einer Rufnummer
Leitungstaste direkt wählen
Entgegennehmen eines Anrufs Beenden eines Gesprächs
abheben Freisprechen auflegen
Anruf außerhalb des Unternehmens
Programmierte die 0 Rufnummer des gewählte
Leitungstaste wählen Gesprächspartners Nummer
"externe Nummer"
wählen
Anruf innerhalb des Unternehmens
Direktruftaste Rufnummer Vermittlung Anzeige
"Apparat Nr." des Apparats der Name
Anruf der Kurzwahlziele
Individuelle Kurzwahl Telefonbuch des Unternehmens
dem gewünschten Anruf über die Kurzrufnummer
Teilnehmer zugeordnete Taste Namenwahl (8000 bis 8399)
Wahlwiederholung
gespeicherte zuletzt gesendete gewählte Nummer
Nummer Nummer (WW)
Eine Nummer speichern oder Rückruf
Ihr Gesprächspartner
antwortet nicht
ALCATEL OFFICE*
Tabelle der Kennziffern
Die Inbetriebnahme einer Funktion erfolgt durch die Eingabe ihrer Kennziffer über die Zifferntastatur.
Funktion Funktion
Abfrage eines 5 Nebenstellen 200
wartenden Anrufs bis 327
Amtsanlassung 0 Parken/Heranholen 984
Amtszuweisung aus dem Parken oder * 84
Amtszuweisung mit Personensuche 981
oder 81
Gebührenrückruf *
Programmierung aktivieren 909
Anruf Sprachspeicher
oder * 09
Anruf zur Vermittlung 11
Rückfrage aus 1
Anrufschutz 923
oder 23 Rückkehr in die Gruppe 927
*
oder 27
Antwort auf den 983 *
Rufumleitung auf die 924
zentralen Tonruf oder * 83
Personensuchanlage oder * 24
Antwort auf eine 981
Personensuche oder 81 Rufumleitung aus 925
*
einer Gruppe oder 25
Aufschalten 4 *
Rufumleitung bei besetzt 922
Austausch
oder 22
*
(Verrechnungsnummer)
Rufumleitung holen 928
Automatischer Rückruf bei 936
oder * 28
besetztem Apparat oder 36
*
Rufumleitung sofort 921
Durchsagegruppen 970
oder 21
bis 979 *
Sammelanschluß 940
oder * 70
bis 79 bis 965
*
oder 40
Ersetzen eines Apparats 934 *
bis 65
*
Gebührenrückruf 932
Schutz einer Verbindung 904
Heranholen des Rufes 986
oder * 04
gezielt (mit Rufnummer) oder * 86
Selektive Rufumleitung
Heranholen des Rufes 987
Sperren/Entsperren 933
ungezielt (innerhalb oder 87
*
des Telefons oder 33
einer Gruppe) *
Sprachspeicher (reservierte 936
Kennziffer für Hauptanlage 935
Kennziffern) und 937
oder * 35
oder * 36
Konferenz 3
und 37
*
Kurzwahl allgemein 8000
Terminzeit (Programmierung) 60
bis 8999
Türöffner aktivieren
oder#000
Umschalten 937
bis #999
auf MFV-Eingabe oder 37
*
Löschen aller Rufumleitungen 920
Verlassen der Gruppe 926
oder 20
*
oder 26
*
Löschen der Rufumleitung 929
Verlegung eines Apparats 935
"Holen vom Zielapparat" oder * 29
Verrechnungsnummer 931
Löschen eines 936
automatischen Rückrufs oder 36 Wahlwiederholung (WW) 91oder * 1
*
Makeln 2 Weitere Amtsanlassungen 10 und
120
Nachrichten versenden 930
bis 153
oder * 30
Die Verfügbarkeit einiger der beschriebenen Funktionen kann von der Version
oder der Konfiguration Ihres Systems abhängen.
Sie haben die Möglichkeit, die Tasten selbst zu programmieren und neue
Etiketten zu drucken. Informationen darüber finden Sie in Ihrer
Installationsanleitung oder bei Ihrem Händler.
Name: Apparat Nr:
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fax-Nummer: GSM-Nummer:
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
E-mail-Adresse:
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alcatel Business Systems behält sich das Recht vor, seine Produkte zu verändern, um
sie technisch zu verbessern oder an neue gesetzliche Bestimmungen anzupassen.
Alcatel Business Systems - 56, avenue Jean-Jaurès - 92707 Colombes Cedex
R.C. Paris 602 033 185
*ALCATEL 4200 Réf.: 3AK 19038 CHAA Ed. 01
