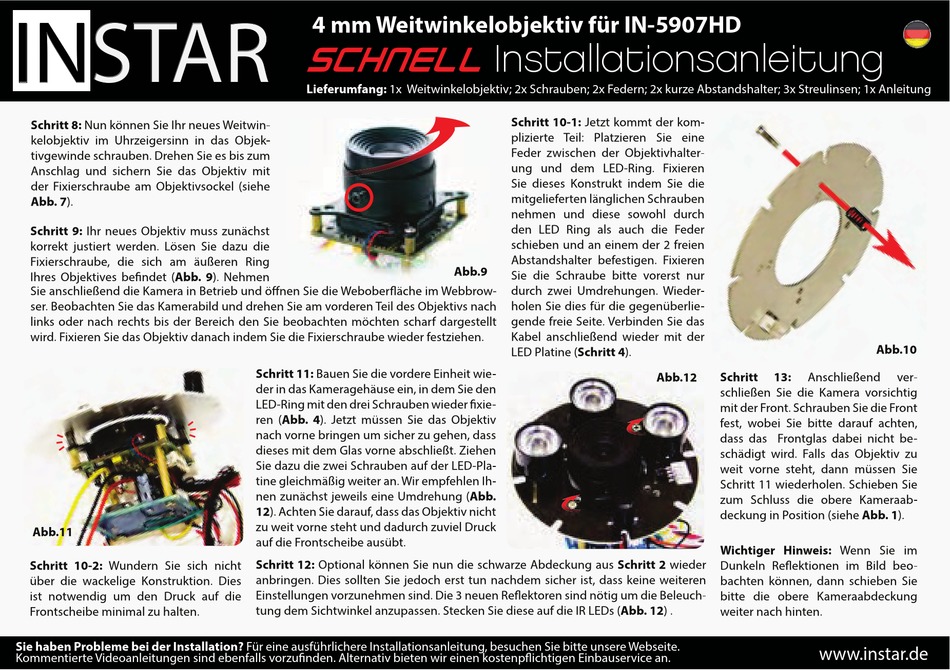

Instar IN-5907HD Schnellinstallationsanleitung Seite 2

INSTAR
Schritt 8: Nun können Sie Ihr neues Weitwin-
kelobjektiv im Uhrzeigersinn in das Objek-
tivgewinde schrauben. Drehen Sie es bis zum
Anschlag und sichern Sie das Objektiv mit
der Fixierschraube am Objektivsockel (siehe
Abb. 7).
Schritt 9: Ihr neues Objektiv muss zunächst
korrekt justiert werden. Lösen Sie dazu die
Fixierschraube, die sich am äußeren Ring
Ihres Objektives befindet (Abb. 9). Nehmen
Sie anschließend die Kamera in Betrieb und öffnen Sie die Weboberfläche im Webbrow-
ser. Beobachten Sie das Kamerabild und drehen Sie am vorderen Teil des Objektivs nach
links oder nach rechts bis der Bereich den Sie beobachten möchten scharf dargestellt
wird. Fixieren Sie das Objektiv danach indem Sie die Fixierschraube wieder festziehen.
Abb.11
Schritt 10-2: Wundern Sie sich nicht
über die wackelige Konstruktion. Dies
ist notwendig um den Druck auf die
Frontscheibe minimal zu halten.
Sie haben Probleme bei der Installation? Für eine ausführlichere Installationsanleitung, besuchen Sie bitte unsere Webseite.
Kommentierte Videoanleitungen sind ebenfalls vorzufinden. Alternativ bieten wir einen kostenpflichtigen Einbauservice an.
4 mm Weitwinkelobjektiv für IN-5907HD
!"#$%&&'!"#$%&&%$'("#%"&)'$*"+
Lieferumfang: 1x Weitwinkelobjektiv; 2x Schrauben; 2x Federn; 2x kurze Abstandshalter; 3x Streulinsen; 1x Anleitung
Schritt 11: Bauen Sie die vordere Einheit wie-
der in das Kameragehäuse ein, in dem Sie den
LED-Ring mit den drei Schrauben wieder fixie-
ren (Abb. 4). Jetzt müssen Sie das Objektiv
nach vorne bringen um sicher zu gehen, dass
dieses mit dem Glas vorne abschließt. Ziehen
Sie dazu die zwei Schrauben auf der LED-Pla-
tine gleichmäßig weiter an. Wir empfehlen Ih-
nen zunächst jeweils eine Umdrehung (Abb.
12). Achten Sie darauf, dass das Objektiv nicht
zu weit vorne steht und dadurch zuviel Druck
auf die Frontscheibe ausübt.
Schritt 12: Optional können Sie nun die schwarze Abdeckung aus Schritt 2 wieder
anbringen. Dies sollten Sie jedoch erst tun nachdem sicher ist, dass keine weiteren
Einstellungen vorzunehmen sind. Die 3 neuen Reflektoren sind nötig um die Beleuch-
tung dem Sichtwinkel anzupassen. Stecken Sie diese auf die IR LEDs (Abb. 12) .
Schritt 10-1: Jetzt kommt der kom-
plizierte Teil: Platzieren Sie eine
Feder zwischen der Objektivhalter-
ung und dem LED-Ring. Fixieren
Sie dieses Konstrukt indem Sie die
mitgelieferten länglichen Schrauben
nehmen und diese sowohl durch
den LED Ring als auch die Feder
schieben und an einem der 2 freien
Abstandshalter befestigen. Fixieren
Abb.9
Sie die Schraube bitte vorerst nur
durch zwei Umdrehungen. Wieder-
holen Sie dies für die gegenüberlie-
gende freie Seite. Verbinden Sie das
Kabel anschließend wieder mit der
LED Platine (Schritt 4).
Abb.12 Schritt 13: Anschließend
schließen Sie die Kamera vorsichtig
mit der Front. Schrauben Sie die Front
fest, wobei Sie bitte darauf achten,
dass das Frontglas dabei nicht be-
schädigt wird. Falls das Objektiv zu
weit vorne steht, dann müssen Sie
Schritt 11 wiederholen. Schieben Sie
zum Schluss die obere Kameraab-
deckung in Position (siehe Abb. 1).
Wichtiger Hinweis: Wenn Sie im
Dunkeln Reflektionen im Bild beo-
bachten können, dann schieben Sie
bitte die obere Kameraabdeckung
weiter nach hinten.
www.instar.de
Abb.10
ver-
