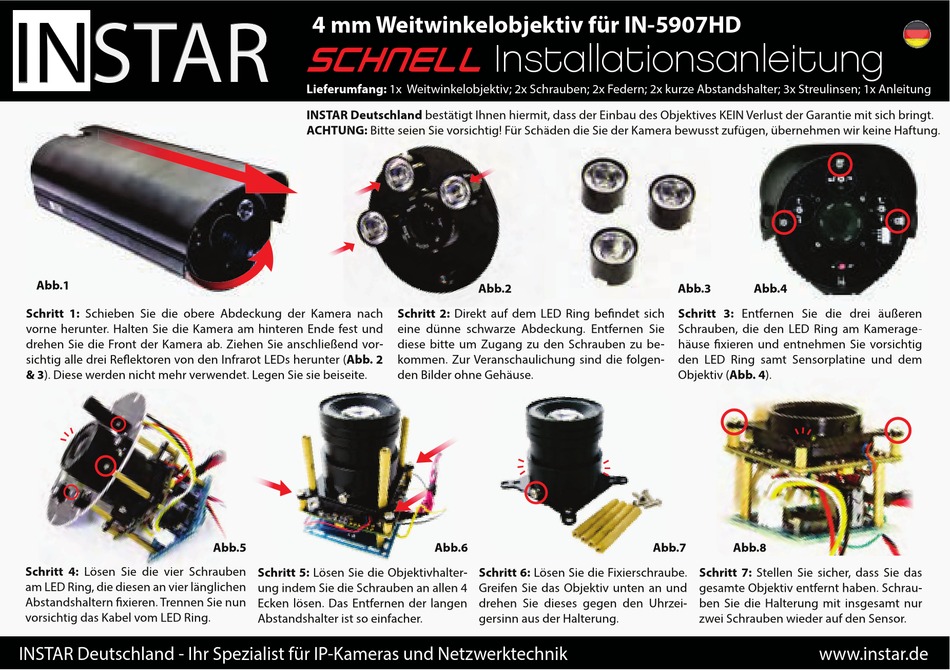

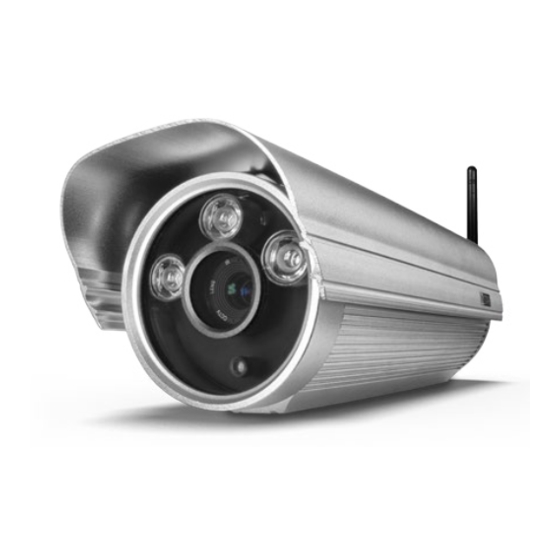

Instar IN-5907HD Schnellinstallationsanleitung

INSTAR
Abb.1
Schritt 1: Schieben Sie die obere Abdeckung der Kamera nach
vorne herunter. Halten Sie die Kamera am hinteren Ende fest und
drehen Sie die Front der Kamera ab. Ziehen Sie anschließend vor-
sichtig alle drei Reflektoren von den Infrarot LEDs herunter (Abb. 2
& 3). Diese werden nicht mehr verwendet. Legen Sie sie beiseite.
Schritt 4: Lösen Sie die vier Schrauben Schritt 4: Schritt 4: Lösen Sie die vier Schrauben
am LED Ring, die diesen an vier länglichen
Abstandshaltern fixieren. Trennen Sie nun
vorsichtig das Kabel vom LED Ring.
INSTAR Deutschland - Ihr Spezialist für IP-Kameras und Netzwerktechnik
4 mm Weitwinkelobjektiv für IN-5907HD
!"#$%&&'!"#$%&&%$'("#%"&)'$*"+
Lieferumfang: 1x Weitwinkelobjektiv; 2x Schrauben; 2x Federn; 2x kurze Abstandshalter; 3x Streulinsen; 1x Anleitung
INSTAR Deutschland bestätigt Ihnen hiermit, dass der Einbau des Objektives KEIN Verlust der Garantie mit sich bringt.
ACHTUNG: ACHTUNG: ACHTUNG: Bitte seien Sie vorsichtig! Für Schäden die Sie der Kamera bewusst zufügen, übernehmen wir keine Haftung. Bitte seien Sie vorsichtig! Für Schäden die Sie der Kamera bewusst zufügen, übernehmen wir keine Haftung. Bitte seien Sie vorsichtig! Für Schäden die Sie der Kamera bewusst zufügen, übernehmen wir keine Haftung. Bitte seien Sie vorsichtig! Für Schäden die Sie der Kamera bewusst zufügen, übernehmen wir keine Haftung. Bitte seien Sie vorsichtig! Für Schäden die Sie der Kamera bewusst zufügen, übernehmen wir keine Haftung.
Abb.5 Abb.5
Schritt 5: Lösen Sie die Objektivhalter-
ung indem Sie die Schrauben an allen 4
Ecken lösen. Das Entfernen der langen
Abstandshalter ist so einfacher.
Abb.2
Schritt 2: Direkt auf dem LED Ring befindet sich
eine dünne schwarze Abdeckung. Entfernen Sie
diese bitte um Zugang zu den Schrauben zu be-
kommen. Zur Veranschaulichung sind die folgen-
den Bilder ohne Gehäuse.
Abb.6 Abb.6
Schritt 6: Lösen Sie die Fixierschraube.
Greifen Sie das Objektiv unten an und
drehen Sie dieses gegen den Uhrzei-
gersinn aus der Halterung.
Abb.3 Abb.4
Schritt 3: Entfernen Sie die drei äußeren
Schrauben, die den LED Ring am Kamerage-
häuse fixieren und entnehmen Sie vorsichtig
den LED Ring samt Sensorplatine und dem
Objektiv (Abb. 4 Abb. 4). ).
Objektiv (
Abb.7 Abb.7 Abb.8
Schritt 7: Stellen Sie sicher, dass Sie das
gesamte Objektiv entfernt haben. Schrau-
ben Sie die Halterung mit insgesamt nur
zwei Schrauben wieder auf den Sensor.
www.instar.de
