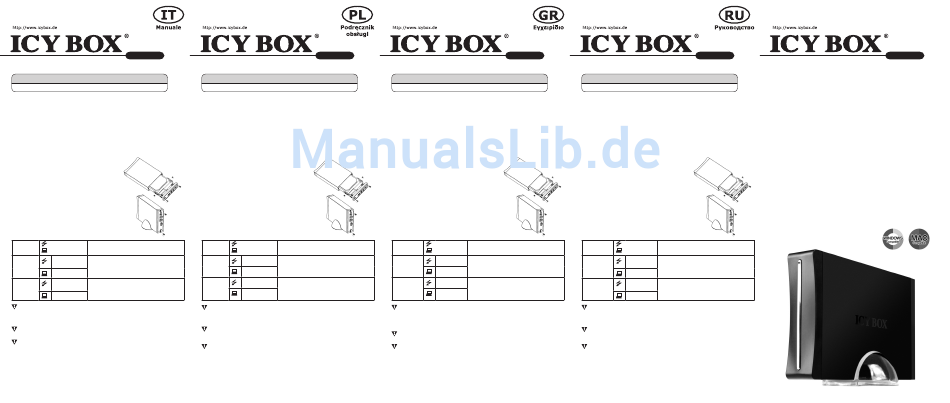

Icy Box IB-319 Handbuch

319 Series
1. Modello – HDD – Extern Collegamento – Colore
Modello HDD Extern collegamento Colore
IB-319StUS2-B SATA USB 2.0 & eSATA nero
2. Contenuto della confezione
Contenitore esterno, Adattatore di alimentazione, cavo USB, cavo eSATA,
base di supporto, manuale
3. Caratteristiche
• Alloggiamento in alluminio
• Capacità del disco rigido illimitata
• Supporta: PC & Mac (Windows 98/ME/2000/XP/Vista, OS >9.1)
• Silenzioso, senza ventola
• Hot Plug & Play, Hot Swap
• Velocità di trsferimento: USB 2.0 480 Mbit/s, eSATA 3 Gbit/s
• Adattatore di alimentazione
(100 –240 V), 12 V/2 A, 24 W
4. HDD installazione
Staccare tutti i cavi di connessione
con il computer durante il montaggio
e lo smontaggio del disco fisso.
1) Smolare le viti sull`indietro e spingere
l`elemento portante di HDD nella parte posteriore.
2) Fissare le HDD in il portante con le viti.
3) Rimontare l'elemento portante con HDD nel
box portabile e fissare questo con le viti.
5. Applicazione − Funzionamento:
Corrente
Modalità Dati Descrizione
1. Esterna Adattatore di Collegare al computer il case per mezzo
alimentazione del cavo USB, quindi collegare l'unità
all'alimentazione elettrica per mezzo
USB dell'alimentatore e accendere l'unità.
2. Esterna Adattatore di Collegare al computer il case per mezzo
alimentazione del cavo eSATA, quindi collegare l'unità
all'alimentazione elettrica per mezzo
eSATA dell'alimentatore e accendere l'unità.
Attenzione: alcuni controller SATA non supportano il Plug & Play (normalmente
a causa delle implementazioni errate di driver). In questo caso, l'involucro va
collegato al PC e scollegato dal PC solo a computer spento. In caso contrario si
rischia un crash del sistema o la perdita di dati.
Attenzione: Ogni nuovo disco fisso deve venir inizializzato, partizionato e
formattato dal drive, prima di poter essere indicato dal sistema.
Attenzione: Attendere la fine di funzioni di lettura e di scrittura prima di staccare
un contenitore esterno collegato al computer, per evitare perdite di dati.
Se il disco fisso non viene riconosciuto all'istante dal sistema, controllare:
• se il software di drive relativo è installato (W98)
• se il disco fisso è stato inizializzato, partizionato e formattato.
6. Funzione LED
Il LED azzurro indica l'alimentazione elettrica, mentre il LED rosso un accesso al
disco fisso.
319 Series
1. Model – Twardy Dysk – Interface – Kolor
Model Twardy Dysk Interfejs Kolor
IB-319StUS2-B SATA USB 2.0 & eSATA czarny
2. Zawarcie pudełka
Obudów zewnętrznych, zasilacz + kabel, kabel USB, kabel eSATA, stojak,
instrukcja obsługi
3. Szegoły
• Aluminowa obudowa
• wielkość dysku tawrdego bez l mitu
• zgodność z : PC i MAC ( Windows 98/ME/2000/XP/Vista, OS >9.1 )
• calkiem bezglośna, bez wentylatorowy design
• Hot Plug & Play, Hot Swap
• szybkość transferu: USB 2.0 480 Mbit/s, eSATA 3 Gbit/s
• zasilacz ( 100-240 V ), 12 V/2 A, 24 W
4. Instalacja twardego dysku
Podczas montażu oraz demontażu
dysku twardego okablowanie powinno
być odłączone od komputera.
1) Odkręć śruby na tylnej stronie i wysuń
ramke do tyłu.
2) Włóż dysk do ramki i zamontój go na
nośniku za pomocą śrub.
3) Włóż wbudowany twardy dysk z powrotem
do obudowz i zamontój śruby.
5. Aplikacje − Używanie dysku zewnętrznego
Prąd
Tryb Dane Instrukcja
1. Extern zasilacz Proszę podłączyć urządzenie z komputerem
za pomocą kabla USB. Następnie proszę
podłączyć zasilacz i włączyć urządzenie.
USB
2. Extern zasilacz Proszę podłączyć urządzenie z komputerem
za pomocą kabla eSATA. Następnie proszę
podłączyć zasilacz i włączyć urządzenie.
eSATA
Uwaga: Niektóre kontrolery SATA nie wspomagają mechanizmu Plug & Play
(zazwyczaj z powodu błędnej implementacji sterownika). W tym przypadku obudowa
może być podłączona lub odłączona jedynie wtedy, gdy komputer jest wyłączony. W prze-
ciwnym przypadku istnieje niebezpieczeństwo awarii systemu oraz utraty danych.
Uwaga: Aby nowy dysk twardy został wyświetlony w systemie, powinien
wcześniejZzostać zainicjalizowany, podzielony na partycje oraz sformatowany przez
system operacyjny.
Uwaga: Zanim obudowa zostanie odłączona od komputera, należy zaczekać na
zakończenie procesów zapisu oraz odczytu danych. W przeciwnym przypadku istnieje
niebezpieczeństwo utraty danych.
Jeżeli dysk twardy nie został rozpoznany w systemie, proszę upewnić się:
• czy oprogramowanie sterowników zostało zainstalowane
• czy dysk twardy został zainicjalizowany, podzielony na partycje oraz sformatowany.
6. Funkcje LED'ów
Dioda świecąca niebieski pokazuje stan zasilania, zaś dioda świecąca czerwony informuje o
stanie dostępu do dysku twardego.
319 Series
1. Μοντέλο – Οδηγός σκληρού δίσκου (HDD) – Διεπαφή – Χρώμα
Μοντέλο HDD Διεπαφή Χρώμα
IB-319StUS2-B SATA USB 2.0 & eSATA μαύρος
2. Περιεχόμενο συσκευασίας
Εξωτερική Θήκη, Τροφοδοτικό και καλώδιο, καλώδιo USB, καλώδιo eSATA, Στήριγμα
κατακόρυφης τοποθέτησης, Εγχειρίδιο Χρήσης
3. Κύρια χαρακτηριστικά
• Θήκη αλουμινίου
• Απεριόριστη χωρητικότητα σκληρού δίσκου
• Υποστηρίζει: PC & Mac (Windows 98/ME/2000/XP/Vista, OS >9.1)
• Σχεδιασμός χαμηλού θορύβου, χωρίς ανεμιστήρα
• Hot Plug & Play και Hot Swap
• Ταχύτητες μετάδοσης: USB 2.0 480 Mbit/s, eSATA 3 Gbit/s
• Τροφοδοτικό (100 –240 V), 12 V/2 A, 24 W
4. Εγκατάσταση σκληρού δίσκου
Πριν από την τοποθέτηση ή την εξαγωγή
του σκληρού δίσκου πρέπει να αποσυνδεθούν
όλα τα καλώδια από τον υπολογιστή.
1. Αφαιρέστε το πλαίσιο PCB, τοποθετήστε έναν
SATA HDD 3.5" στο μεταλλικό πλαίσιο και
συνδέστε τον στο εσωτερικό SATA και στις
συνδέσεις ρεύματος.
2. Σπρώξτε τη μονάδα πίσω στη θήκη.
5. Εφαρμογή − Λειτουργία
Δύναμη
Τρόπος Στοιχεία Περιγραφή
1. Εξωτερικός Τροφοδοτικό Συνδέστε τη συσκευή μέσω του καλωδίου
USB στον υπολογιστή. Στη συνέχεια
συνδέστε τον προσαρμογέα ρεύματος και
USB
πιέστε το πλήκτρο ενεργοποίησης.
2. Εξωτερικός Τροφοδοτικό Συνδέστε τη συσκευή μέσω του καλωδίου
eSATA στον υπολογιστή. Στη συνέχεια
συνδέστε τον προσαρμογέα ρεύματος και
eSATA
πιέστε το πλήκτρο ενεργοποίησης.
Προσοχή: Ορισμένοι ελεγκτές SATA δεν υποστηρίζουν τη δυνατότητα Plug & Play
(κυρίως λόγω εσφαλμένης υλοποίησης μονάδας δίσκου). Στις περιπτώσεις αυτές, το
περίβλημα πρέπει να συνδέεται στον υπολογιστή ή να αποσυνδέεται από αυτόν, μόνο ενώ
ο υπολογιστής βρίσκεται εκτός λειτουργίας. Διαφορετικά θα προκληθεί καταστροφή του
συστήματος ή/και απώλεια δεδομένων.
Προσοχή: Προκειμένου ο νέος σκληρός δίσκος να εμφανίζεται στο σύστημα, πρέπει
πρώτα να γίνει εγκατάσταση, δημιουργία διαμερισμάτων και διαμόρφωση από το
λειτουργικό σύστημα.
Προσοχή: Για την αποφυγή απώλειας δεδομένων, περιμένετε να ολοκληρωθούν οι
διαδικασίες εγγραφής/ανάγνωσης, πριν αποσυνδέσετε το περίβλημα από τον υπολογιστή.
Εάν ο σκληρός δίσκος δεν αναγνωρίζεται αμέσως από το σύστημα ελέγξτε τα εξής:
• Εάν το λογισμικό προγράμματος οδήγησης είναι εγκατεστημένο (Win98)
• Εάν έχει γίνει εγκατάσταση, δημιουργία διαμερισμάτων και διαμόρφωση του σκληρού δίσκου.
6. Λειτουργία Ενδεικτικής Λυχνίας LED
Η ενδεικτική λυχνία μπλε υποδεικνύει την τροφοδοσία ρεύματος και η ενδεικτική λυχνία
κόκκινος την πρόσβαση στον σκληρό δίσκο.
319 Series
1. Модель – харддиск – хост интерфейс – Цвет
Модель харддиск хост-интерфейс Цвет
IB-319StUS2-B SATA USB 2.0 & eSATA Черный
2. Содержание упаковки
Приложение, адаптер питания и кабель, USB Кабель, eSATA Кабель, подставка,
Руководство
3. Основные признаки
• алюминевый корпус
• мощность (объем) харддиска не лимитирована
• поддерживает: PC и Mac (Windows 98/ME/2000/XP/Vista, OS >9.1)
• уровень шума низкий, вентилятор отсутствует
• hot plug & play и hot swap
• cкорость передачи данных: USB 2.0 480 Мbit/s, SATA 3 Gbit/s
• адаптер питания (100 –240 В), 12 B/2 A, 24 W
4. Монтаж харддиска
Перед монтажем и демонтажем харддиска
необходимо отсоединить все кабеля от
сети, а также от компьютера.
1. Вытяните рамку РСВ, закрепите 3,5"
жесткий диск SATA на металлической
рамке и подключите его к внутренним
разъемам питания и SATA.
2. Задвиньте устройство в корпус.
5. Применение − Эксплуатация
Питание
Варианты Данные Описание
1. Наружный адаптер Подключите устройство к компьютеру при
питанияό помощи кабеля USB. Затем подсоедините
адаптер источника питания и включите
USB устройство.
2. Наружный адаптер Подключите устройство к компьютеру
питания при помощи кабеля eSATA. Затем
подсоедините адаптер источника питания
eSATA и включите устройство.
Внимание! Некоторые SATA контроллеры не поддерживают функцию Plug & Play
(часто это когда драйвера установлены с ошибками). В этом случае необходимо
устройство подключать к неработающему ПК. В противном случае есть угроза
аварийного самоотключения системы и/или потери данных.
Внимание! Новый харддиск необходимо сначала инициализировать, форматировать
и разбить по необходимости на части (партиции), чтобы он был без проблем найден
операционной системой.
Внимание! Дождитесь окончания процессов сканирования или записи данных и
только потом отсоедините устройство от ПК, чтобы предотвратить потерю данных.
Если харддиск не будет сразу узнан операционной системой, то проверьте:
• установлен ли нужный драйвер
• был ли харддиск форматирован, партиционирован (разбит на части) и инициализирован.
6. Функция подсветки
Лампа голубо сигнализирует, что кейс подключен. Лампа красно сигнализирует о
доступе к харддиску.
319 Series
External enclosure for 3.5" SATA HDD
ICY BOX – User's Manual IB-319
External enclosure for 3.5" SATA HDD
ICY BOX – Handbuch IB-319
Externes Gehäuse für 3,5" SATA Festplatte
ICY BOX – Manuel IB-319
Boîtier externe pour HDD 3,5" SATA
ICY BOX – Manual IB-319
Caja externa para discos duros 3,5" SATA
ICY BOX – Manuale IB-319
Cassetto per hard disk SATA 3,5"
ICY BOX - Podręcznik obsługi IB-319
Obudów zewnętrznych na dyski SATA 3,5"
ICY BOX - Εγχειρίδιο IB-319
Εξωτερική Θήκη για Οδηγούς Σκληρού Δίσκου SATA 3,5"
ICY BOX – Руководство IB-319
Внешний контейнер (кейс) для 3,5" харддиска SATA
