WARTUNG, ARBEITSKORBSTABILISIERUNG

- Stabilisierung wird durch einen unter den Korb angebrachten, von Hauptzylinder gesteuerten
Hilfzylinder gewährleistet.
- Das Aufrechterhalten des Korbs setzt voraus, dass die Ventile in Stabilisierungssystem dicht sind.

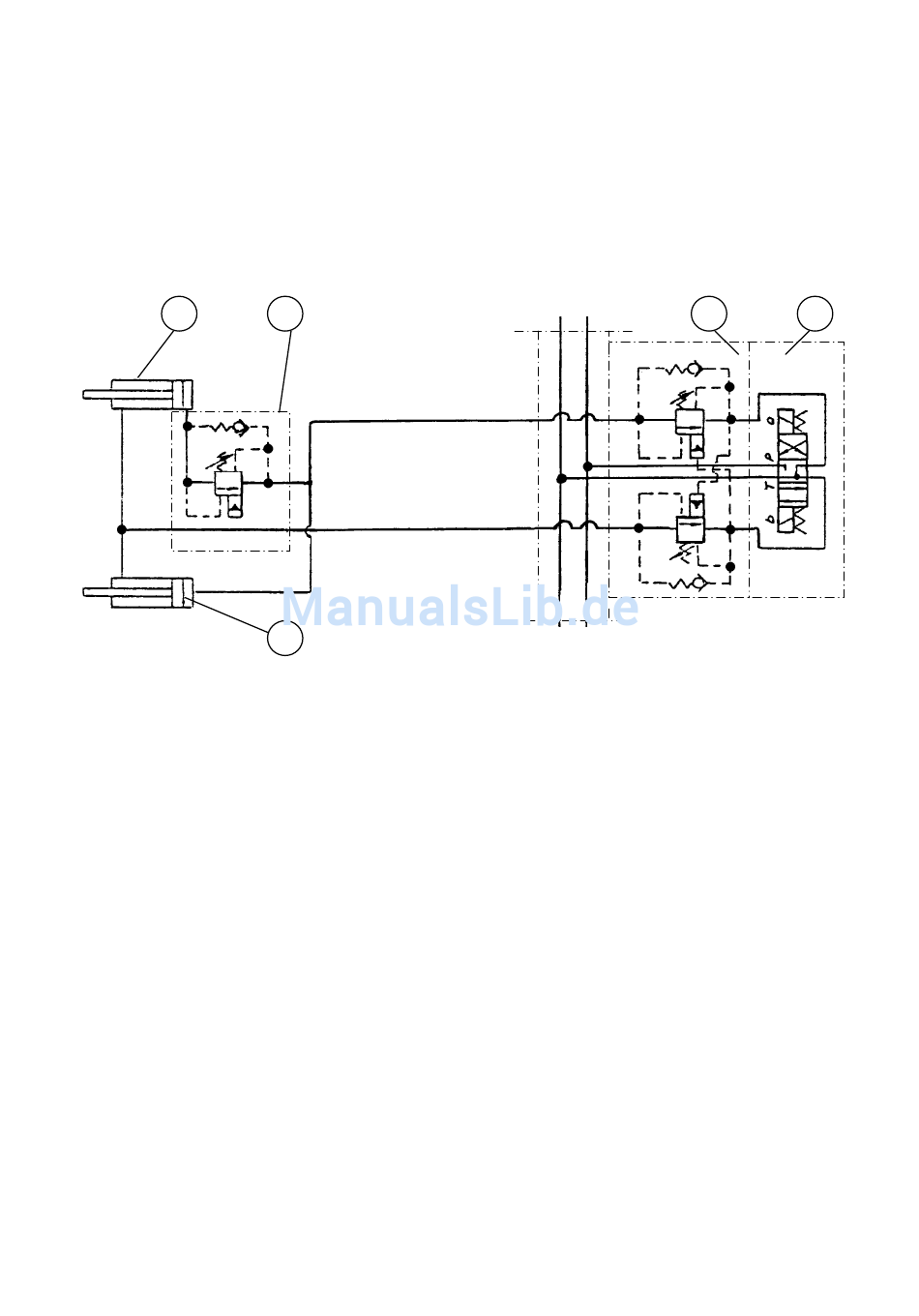

- Das System setzt sich aus folgenden Teilen zusammen:
2
21,5 MPa
(215 bar)
(3100 psi)
- Ob der Korb nach vorne (in Verhältnis zu Bediener) nachgibt, kann die Ursache folgendes sein:
1) das Lastregelventil auf der Kolbenstangenseite des Hilfzylinders ist in Richtung Elektr.
Wegeventil (das von Konstruktion her nicht dicht ist) undicht.
2) Innere Lecke in Zylinder
- Ob der Korb nach hinten (in Verhältnis zu Bediener) nachgibt, kann die Ursache folgendes sein:
1) das Zweiweg-Lastregelventil (4) auf der Kolbenseite (untere) des Hilfzylinders ist in Richtung
Elektr. Wegeventil (das von Konstruktion her nicht dicht ist) undicht.
2) Innere Lecke in Zylinder
Eine Undichtheit führt dazu dass der Korb nachgibt bis das Lastregelventil (3) unterhalb des Korbs
schliesst. Das Schliessen wird von einer Druckminderung an der Kolbenstangenseite, die das
Öffnungsverhältnis 5:1 erreicht, verursacht.
Bei undichten Ventilen, bitte diese Anweisung, Abschnitt "Funktionsprüfung und Wartung, Halte-
und Lastregelventile" sehen.
Einstelldaten, Lastregelventile:
- Zweiweg-Lastregelventil (4), Öffnungsdruck 250 bar
- Lastregelventil unterhalb des Korbes (3), Öffnungsdruck 215 bar.
Einstelldaten bitte nicht ändern.
DINO 180T-1
3
1. Hauptzylinder
2. Hilfzylinder
3. Lastregelventil
4. Zweiweg-
Lastregelventil
1
5. Elektr. wegeventil
41
25 MPa
(250 bar)
4
psi)
(3600
25 MPa
(250 bar)
(3600 psi)
5
