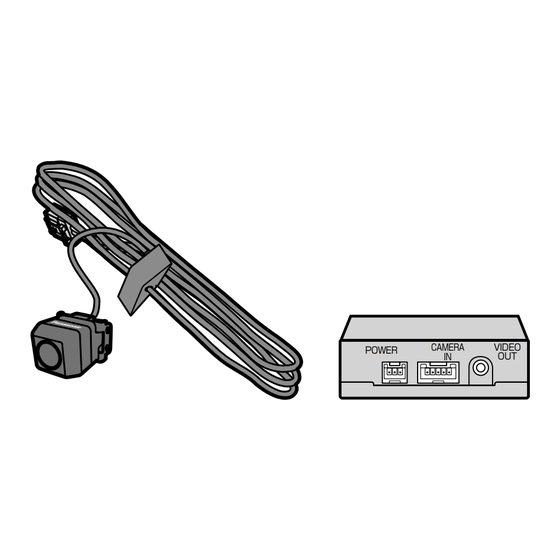

- Seite 1 Rückfahrkamera Modell CY-RC50KN Bedienungsanleitung CAMERA VIDEO POWER Lesen Sie die vorliegenden Anweisungen vor der Verwendung dieses Produkts sorgfältig durch, und bewahren Sie diese als künftige Referenz auf.
-
Seite 2: Sicherheitsinformationen
Betrieb nehmen. Sie enthält Anweisungen hinzuweisen, die durch unsachgemäße zum sicheren und effektiven Betrieb des Anschlüsse und fehlerhafte Bedienung Systems. Panasonic übernimmt keine entstehen können. Die Bedeutung der Verantwortung für Probleme, die sich aus Piktogramme wird unten erklärt. Das der Missachtung der in diesem Handbuch Verständnis der Piktogramme und ihrer... - Seite 3 Vorsicht Beachten Sie beim Betrieb des Geräts Das Kabel der Rückfahrkamera darf nicht beschädigt werden. folgende Sicherheitshinweise. Andernfalls können entlang des beschädigten Dieses System darf nur in einem Straßenfahrzeug Bereichs am Kabel Wasser und Feuchtigkeit geleitet montiert und nicht zweckentfremdet werden. werden und in die Kamera eindringen.
- Seite 4 Verwendungshinweise Lesen Sie die Bedienungsanleitung für die angeschlossenen Peripherie-Geräte (Fahrzeugmonitor usw.) sorgfältig durch. Überprüfen Sie die Sicht nach hinten stets mit Ihren eigenen Augen, bevor Sie rückwärts fahren. Dieses Produkt verwendet eine Spiegelanzeige (die die Ausrichtung der Rück- und Seitenspiegel nachahmt) und dient der Überprüfung der Sicht hinter dem Fahrzeug.
- Seite 5 Notizen...
-
Seite 6: Technische Angaben
Steuerungseinheit der Rückfahrkamera ..............Ca. 110 g Hinweis: Änderungen der technischen Daten und des Designs vorbehalten. Einige Abbildungen und Illustrationen in diesem Handbuch können von Ihrem Produkt abweichen. Matsushita Electric Industrial Co., Ltd. Web Site: http://panasonic.net YEFM285999 F0207-0 Gedruckt in Japan... - Seite 7 Warnung Überprüfen Sie während der Montage die Beachten Sie beim Einbau die folgenden Positionen von Leitungen, Tanks sowie elektrischen Warnhinweise. Verdrahtungen. Zur Verwendung in geerdeten Fahrzeugen mit 12 V Behindern und berühren Sie niemals Leitungen, Gleichspannung. Tanks oder elektrische Verdrahtungen, wenn Sie Dieses System kann nur in geerdeten Fahrzeugen mit zur Installation auf Freiräume am Fahrzeugaufbau 12 V...
- Seite 8 Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Zur korrekten Behandlung, Wiedergewinnung und Recycling bringen Sie diese Produkte bitte zu den ausgewiesenen Sammelstellen, wo sie kostenfrei entgegengenommen werden.
-
Seite 9: Störungsbeseitigung
Personal vorgenommen werden. Überlassen Sie die Überprüfung und Reparatur Fachleuten. Panasonic haftet nicht für Unfälle, die auf Fahrlässigkeit bei der Überprüfung des Geräts oder auf Ihre eigenen Reparaturen nach der Überprüfung zurückzuführen sind. Versuchen Sie niemals andere Methoden als die empfohlenen, im Folgenden in Kursivschrift unter “Mögliche Lösung”... -
Seite 10: Austauschen Der Sicherung
Produktwartung Wenn das Problem durch die Vorschläge in den Tabellen nicht behoben werden kann, wird empfohlen, das Gerät zum nächstgelegenen Panasonic Service Center zu bringen. Wartungsarbeiten dürfen nur von einem geschulten Techniker vorgenommen werden. Austauschen der Sicherung Verwenden Sie Sicherungen der angegebenen Stärke (1 A). Bei der Verwendung von Ersatzmitteln oder Sicherungen mit höheren Werten oder bei direktem Anschluss des Produkts... - Seite 11 Überprüfen Sie den Inhalt Falls ein Teil fehlt, wenden Sie sich an Ihren Fachhändler. Bei den Zahlen in Klammern ( ) handelt es sich um Mengenangaben. Rückfahrkamera Steuerungseinheit Kamerahalterung Bolzen mit (mit Dichtgummi der Rückfahrkamera Unterlegscheibe gegen Feuchtigkeit) Kabel mit 4 m M3 ×...
-
Seite 12: Steilheck Oder Kombi
Kabelverlegung (Beispiel) Verlegen Sie das Kamerakabel so, dass kein Regenwasser usw. eindringen kann. Verlegen Sie das Kabel so locker, dass beim Öffnen und Schließen der Tür kein Zug auf dem Kabel entsteht. Steilheck oder Kombi Kabelklemme Verlegen Sie das Kabel über der Heckklappe (außen). - Seite 13 Limousine Kabelklemme Kofferraumdeckel Rückfahrkamera Gummidichtung Sicht bei geschlossenem Kofferraumdeckel Dichtgummi gegen Feuchtigkeit Dichtgummi gegen Feuchtigkeit (An Rückfahrkamera (An Rückfahrkamera angebracht.) angebracht.) Gummidichtung Befestigen Sie die den Dichtgummi gegen Feuchtigkeit so, dass er bei geschlossenem Kofferraum parallel zur Gummidichtung verläuft. Hinweis: Öffnen und schließen Sie die Heckklappe bzw.
-
Seite 14: Vor Der Montage
Montageverfahren Rückfahrkamera Reinigen Sie die Befestigungsfl äche von Öl und sämtlichen Vor der Montage Verschmutzungen usw. Nehmen Sie zur Überprüfung der Positionen zunächst provisorische Anschlüsse und Positionierungen vor. Durch wiederholte Befestigungen wird die Haftung geschwächt. Die zu verwendenden Schraubenlöcher und die mögliche Winkeleinstellung hängen von der Befestigungsposition ab. -
Seite 15: Steuerungseinheit Der Rückfahrkamera
Steuerungseinheit der Rückfahrkamera Reinigen Sie die Befestigungsfl äche von Öl und sämtlichen Vor der Montage Verschmutzungen usw. Befestigung auf glatten Befestigung am Teppich usw. Oberfl ächen (Boden usw.) Steuerungseinheit der Steuerungseinheit der Rückfahrkamera Rückfahrkamera Klettverschluss Doppelseitiges Klebeband Hinweis: Die Steuerungseinheit darf nicht an folgenden Orten befestigt werden, da die Gefahr eines Geräteschadens besteht. -
Seite 16: Verkabelungsverfahren
Verkabelungsverfahren Bei den Anschlüssen, der Einstellung und B Beim Anschluss an einen Fahrzeugmonitor von Panasonic usw. wird das Kamerabild automatisch auf dem Bildschirm angezeigt, sobald der Rückwärtsgang (R) eingelegt wird. Bei einigen Kombinationen aus Fahrzeugtyp und Gerät sind möglicherweise Zusatzkabel (separat erhältlich) erforderlich, damit ein Anschluss hergestelt werden kann. -
Seite 17: Bedienung Müssen Unbedingt Die Einbauanleitungen Der Angeschlossenen Geräte Beachte
Bedienung müssen unbedingt die Einbauanleitungen der angeschlossenen Geräte beachte Anschluss an einen Fahrzeugmonitor (Beispiel) Anschluss erfolgt an das -Kabel der Rückfahrleuchte (Lampe mit durchsichtigem Glas, die beim Rückwärtsfahren leuchtet). Diese leuchtet, sobald der Rückwärtsgang (R) eingelegt wird. Gangschaltung Rückfahrleuchte ＋ −... -
Seite 18: Anschluss An Einen Fahrzeugmonitor Einer Anderen Marke (Beispiel)
et werden. Anschluss an einen Fahrzeugmonitor einer anderen Marke (Beispiel) Anschluss erfolgt an das -Kabel der Rückfahrleuchte (Lampe mit durchsichtigem Glas, die beim Rückwärtsfahren leuchtet). Diese leuchtet, sobald der Rückwärtsgang (R) eingelegt wird. Gangschaltung ＋ − Rückfahrleuchte Federleiste Federleiste Batterie REVERSE Rückwärtsgangkabel Massekabel... -
Seite 19: Sichtfeld Der Kamera
Befestigen Sie die Kamerahalterung auf einer Glasfl äche oder lackierten Oberfl äche an der Fahrzeugkarosserie. Passen Sie die Form der Lösen Sie die Schutzfolie, und drücken Sie Kamerahalterung an die Form die Kamerahalterung fest auf die Oberfl äche. der Befestigungsfl äche an. (Die Berühren Sie die Haftfl... - Seite 20 Notizen...
