Inhaltszusammenfassung für CHT Kumulator 15
- Seite 1 Installationsanleitung Bedienungsanleitung Kumulator Eko Naturzug-Holzheizkessel CHT Heizkessel GmbH Gartenfelder Strasse 29-37 13599 Berlin Tel.:+ 49 30 – 30 64 17 29 Fax: + 49 30 – 30 64 17 27 www.cht-heizkessel.de info@cht-heizkessel.de /service@cht-heizkessel.de Ü Ü...
-
Seite 2: Inhaltsverzeichnis
Pufferspeicher, kann der Holzvergaserkessel als Alleinheizung eingesetzt werden. Sein attraktives Preisleistungsverhältnis macht ihn interessant für den umweltbewussten Anlagenbetreiber. Bitte lesen Sie die folgende Bedienungsanleitung aufmerksam, sollten noch Fragen offen sein, stehen wir mit unserem Team gerne zur Verfügung. www.cht-heizkessel.de - 2 -... - Seite 3 Kunststoffteilen, behandelten Hölzer zerstört den Kessel und führt zum Ausschluss der Gewährleistung. Bei staubförmigen Brennstoffen (Schleifstaub) besteht extreme Explosionsgefahr! Lieferumfang Die Anlieferung des Kessels erfolgt auf Transporthölzern. Verkleidung grau-blau mit Isolierung. Die Anheiz-, Aschtür und der Sicherheitswärmetauscher sind fertig montiert. Im Kessel beigepackt: Kesselthermometer, Aschekasten, Feuerungsregler. www.cht-heizkessel.de - 3 -...
-

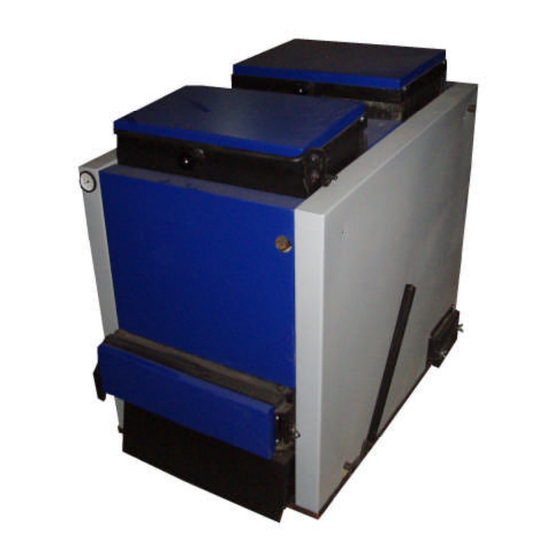

Seite 4: Gerätebeschreibung
Ablaufsicherung) 4 – Aschtür 9 – Reinigungstür 5 – Rüttelrostgriff 10 – Einfülltür 6 – Reinigungsöffnung Beschreibung: 1 – Vorlauf 2 – Rauchgasschieber 3 – Abgasanschluss 4 – Rücklauf 5 – Entleerung 6 – thermische Ablaufsicherung www.cht-heizkessel.de - 4 -... - Seite 5 Kesselquerschnitt Beschreibung: 1 – Wassertasche 2 – Schamottsteine 3 – Rüttelrost 4 - Aschekasten Abmessungen (cm) Maße www.cht-heizkessel.de - 5 -...
-
Seite 6: Technische Daten
C Verbrennungsabgastemperatur 160-240 Abgasanschluss Ø – Gehalt (bei 10 Vol. % 0 13,2 CO-Gehalt (bei 10 Vol. % 0 1690 2498 Emissionswerte Kumulator Eko 14,8 kW Parameter Einheit Ergebnis mg/m³ 1690 mg/m³ mg/m³ Staub mg/m³ www.cht-heizkessel.de - 6 -... - Seite 7 Naturzugkessel Kumulator Eko 14,8 kW ist ein Pufferspeicherinhalt von min. 1200 Liter erforderlich, bei 40 kW setzen wir jedoch min. 2000l Pufferspeicherinhalt voraus. erforderliche Größe Membranausdehnungsgefäßes beträgt ca.10% Pufferspeicherinhaltes, legen Sie das Ausdehnungsgefäß nach EN 12828 aus www.cht-heizkessel.de - 7 -...
- Seite 8 Dämmstoff, dies verhindert ebenfalls den Kondensatausfall im Kamin. Zur optimalen Verbrennung darf bei steigender Schornsteineinführung kein 90° Bogen im Abgasrohr verwendet werden. Reduzierungen und zusätzliche Bögen beeinträchtigen den erforderlichen Kaminzug und verursachen Probleme mit dem Abzug der Abgase. www.cht-heizkessel.de - 8 -...
- Seite 9 5 = Ventilkörper 6 = Fühler mit Kapillarleitung Kaltwasserzulauf und Warmwasserablauf dürfen nicht verschlossen sein! eingebaute Sicherheits-Wärmetauscher ausschließlich dazu bestimmt, überschüssige Wärme aus dem Heizkessel abzuführen. Als Durchlauferhitzer zur Erzeugung von Warmwasser usw. darf dieser nicht verwendet werden. www.cht-heizkessel.de - 9 -...
-
Seite 10: Anschluss An Die Heizungsanlage
Bei waagrechtem Einbau – rote Zahlen und roter Markierungsstrich Elektroinstallation Der bauseitige elektrische Anschluss des Heizkessels darf ausschließlich durch ein zugelassenes Installationsunternehmen. Verlegen Sie die Kabel mit ausreichendem Abstand zu heißen Bauteilen wie z.B. das Abgasrohr des Heizkessels. www.cht-heizkessel.de - 10 -... -
Seite 11: Heizanleitung
Unterlagen zu übergeben. Dies ist im Inbetriebnahme - Protokoll durch den Ersteller und den Betreiber schriftlich zu dokumentieren. Sollte der Anlagenersteller die Einweisung nicht durchführen können, steht die Firma CHT Heizkessel GmbH Anlagenbetreiber Verfügung. - Seite 12 Fuß die Luftklappe zu. 4. Wenn das Holz verbrannt ist, bitte die Rostrüttlung betätigen. Die Asche fällt dann nach in die Aschelade. 5. Schieben Sie die Glut nach hinten und schließen Sie die Anzündtür. www.cht-heizkessel.de - 12 -...
- Seite 13 6. Bestücken Sie die Brennkammer erneut mit Brennholz. Entleeren Sie beim Bedarf die Asche bevor Sie die Brennkammer befüllen. ACHTUNG !!! Holzscheite nie in dieser Position einbringen! Verboten!!! www.cht-heizkessel.de - 13 -...
-
Seite 14: Reinigung
Feuerungsraum öfters reinigen. Arbeiten nach dem Ende der Heizperiode Nach jeder Heizperiode Kessel bitte gründlich reinigen einem Konservierungsmittel behandeln. Drosselklappe, Türen und Luftklappen sind zu schlieβen. Auf keinem Fall sollte das Wasser der Heizungsanlage entleert werden. www.cht-heizkessel.de - 14 -... - Seite 15 Servicemitarbeiters auf. Kundendienstanforderung bitte per Fax oder Email mit rechtsverbindlicher Unterschrift an die Email unserer Serviceabteilung: service@cht-heizkessel.de Bevor Sie also den Service zur Hilfe rufen, machen Sie sich bitte mit den unten aufgezählten Störungen im Kesselbetrieb bekannt, die vom Hersteller unabhängig sind.
-
Seite 16: Konformitätserklärung
1.12.2006 Konformitätserklärung Hersteller: CHT – Heizkessel GmbH Hersteller von Heizkesseln für feste Brennstoffe und Biomasse Gartenfelder Strasse 29 – 37 13599 Berlin Typ: Kumulator Eko Wir erklären hiermit, dass die oben genanten Kesselanlagen den grundlegenden Gesundheits- und Sicherheitsanforderungen der EG-Richtlinie entsprechen. -
