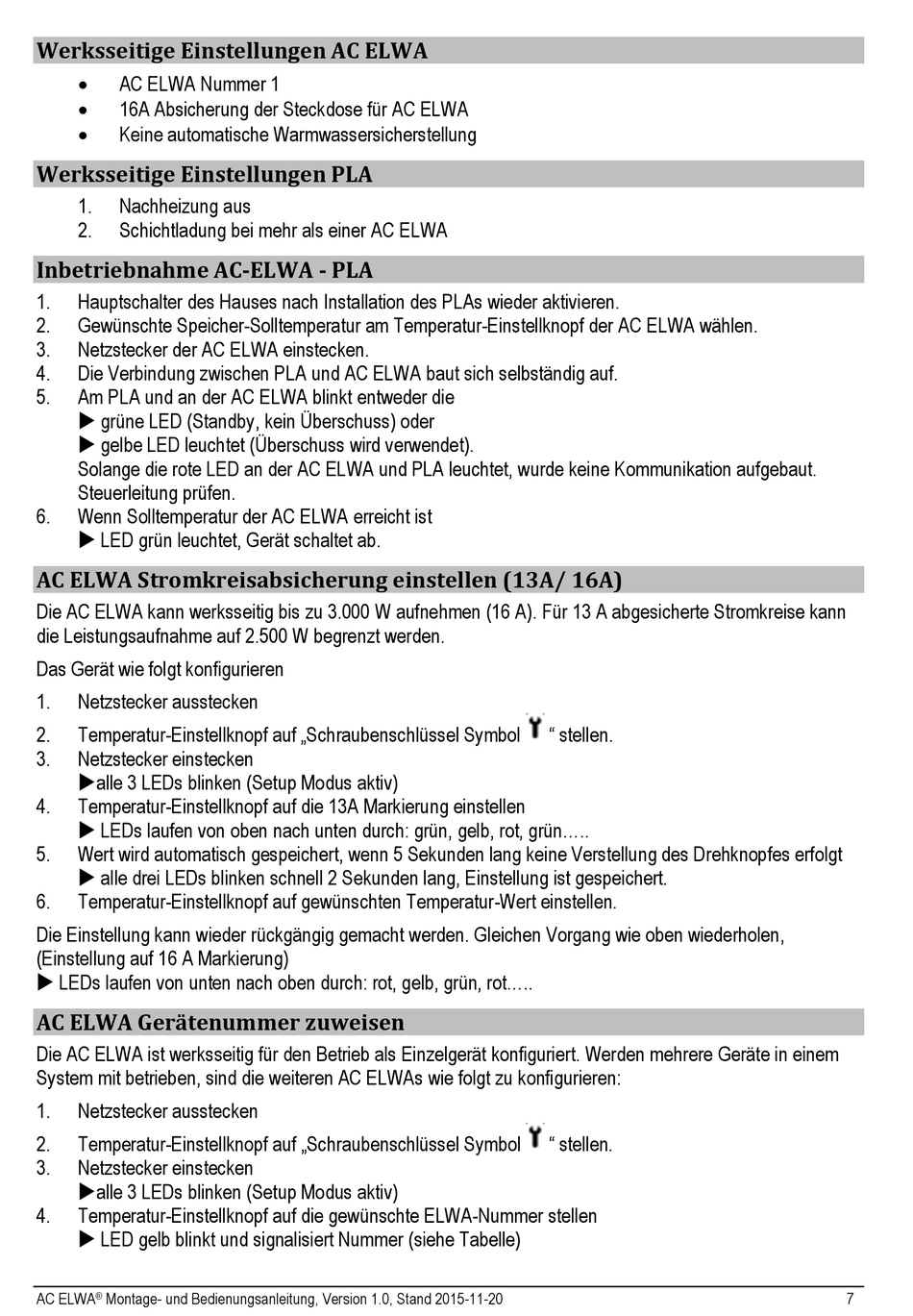

MYPV AC ELWA Montage- Und Bedienungsanleitung Seite 7

Werksseitige Einstellungen AC ELWA

AC ELWA Nummer 1

16A Absicherung der Steckdose für AC ELWA

Keine automatische Warmwassersicherstellung
Werksseitige Einstellungen PLA
1. Nachheizung aus
2. Schichtladung bei mehr als einer AC ELWA
Inbetriebnahme AC-ELWA - PLA
1. Hauptschalter des Hauses nach Installation des PLAs wieder aktivieren.
2. Gewünschte Speicher-Solltemperatur am Temperatur-Einstellknopf der AC ELWA wählen.
3. Netzstecker der AC ELWA einstecken.
4. Die Verbindung zwischen PLA und AC ELWA baut sich selbständig auf.
5. Am PLA und an der AC ELWA blinkt entweder die
 grüne LED (Standby, kein Überschuss) oder
 gelbe LED leuchtet (Überschuss wird verwendet).
Solange die rote LED an der AC ELWA und PLA leuchtet, wurde keine Kommunikation aufgebaut.
Steuerleitung prüfen.
6. Wenn Solltemperatur der AC ELWA erreicht ist
 LED grün leuchtet, Gerät schaltet ab.
AC ELWA Stromkreisabsicherung einstellen (13A/ 16A)
Die AC ELWA kann werksseitig bis zu 3.000 W aufnehmen (16 A). Für 13 A abgesicherte Stromkreise kann
die Leistungsaufnahme auf 2.500 W begrenzt werden.
Das Gerät wie folgt konfigurieren
1. Netzstecker ausstecken
2. Temperatur-Einstellknopf auf „Schraubenschlüssel Symbol
3. Netzstecker einstecken
alle 3 LEDs blinken (Setup Modus aktiv)
4. Temperatur-Einstellknopf auf die 13A Markierung einstellen
 LEDs laufen von oben nach unten durch: grün, gelb, rot, grün.....
5. Wert wird automatisch gespeichert, wenn 5 Sekunden lang keine Verstellung des Drehknopfes erfolgt
 alle drei LEDs blinken schnell 2 Sekunden lang, Einstellung ist gespeichert.
6. Temperatur-Einstellknopf auf gewünschten Temperatur-Wert einstellen.
Die Einstellung kann wieder rückgängig gemacht werden. Gleichen Vorgang wie oben wiederholen,
(Einstellung auf 16 A Markierung)
 LEDs laufen von unten nach oben durch: rot, gelb, grün, rot.....
AC ELWA Gerätenummer zuweisen
Die AC ELWA ist werksseitig für den Betrieb als Einzelgerät konfiguriert. Werden mehrere Geräte in einem
System mit betrieben, sind die weiteren AC ELWAs wie folgt zu konfigurieren:
1. Netzstecker ausstecken
2. Temperatur-Einstellknopf auf „Schraubenschlüssel Symbol
3. Netzstecker einstecken
alle 3 LEDs blinken (Setup Modus aktiv)
4. Temperatur-Einstellknopf auf die gewünschte ELWA-Nummer stellen
 LED gelb blinkt und signalisiert Nummer (siehe Tabelle)
AC ELWA Montage- und Bedienungsanleitung, Version 1.0, Stand 2015-11-20
®
" stellen.
" stellen.
7
