Steuerleitung zwischen AC ELWA und PLA
Die Steuerleitung zwischen AC ELWA und PLA darf in der Netzleitungsversorgung der AC ELWA mitverlegt
werden. Es ist keine gesonderte Verlegung erforderlich (örtliche Vorschriften sind einzuhalten!)
Die Zugentlastung des Steckers ist anzubringen. Freiliegende Bereiche der Steuerleitung sind doppelt
isoliert auszuführen!. Der Eintritt der Steuerleitung in den Wandbereich ist entsprechend den örtlichen
Vorschriften mit Zugentlastung auszuführen.
Das Steuerkabel zum PLA wird am zweipoligen Stecker an der AC ELWA angebracht. (0,5 - 1,5 mm²). Die
Pole (L und N) am Stecker sind im Gerät verbunden, damit eine Weiterleitung auf weitere AC ELWAs (bis zu
6Stk.) möglich ist.

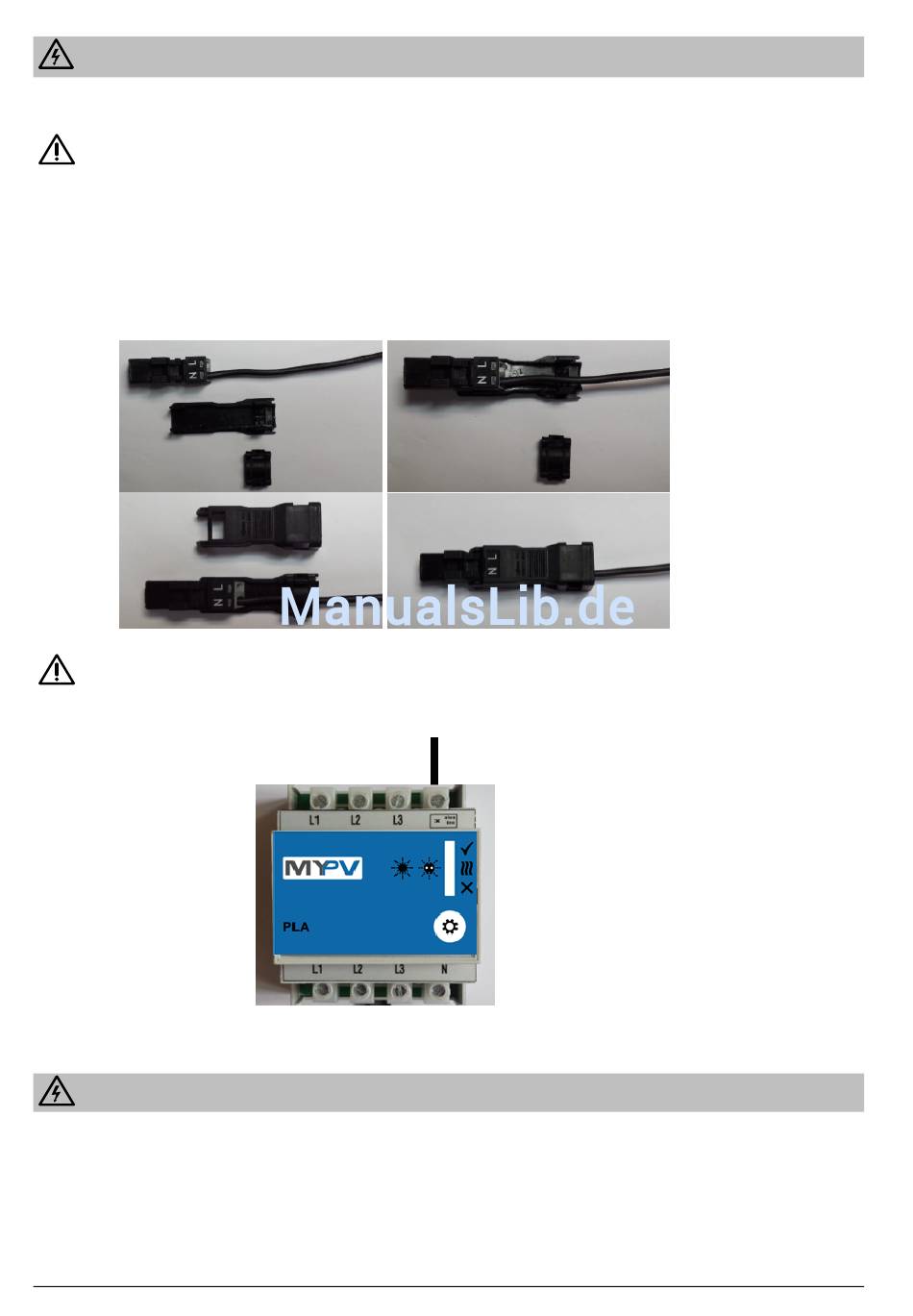

Montage des Steckers:
Die Beschriftungen L und N am Stecker haben keine Bedeutung! Den Stecker nicht mit L oder N an der
Steckdose verbinden!
Anschluss der Steuerleitung am PLA:
Elektrischer Anschluss mehrerer AC ELWAs in einem System
Alle AC ELWAs (max. 6) sind in die dafür vorgesehenen Stromkreise anzustecken.
Achtung: jede AC ELWA kann bis zu 3 kW verarbeiten!
Sinnvoll ist eine Aufteilung der ELWAs auf die 3 Phasen.
Hinweis: Mehr als 6 ELWAs sind mit dem Universal Interface über RS485 anzusteuern.
