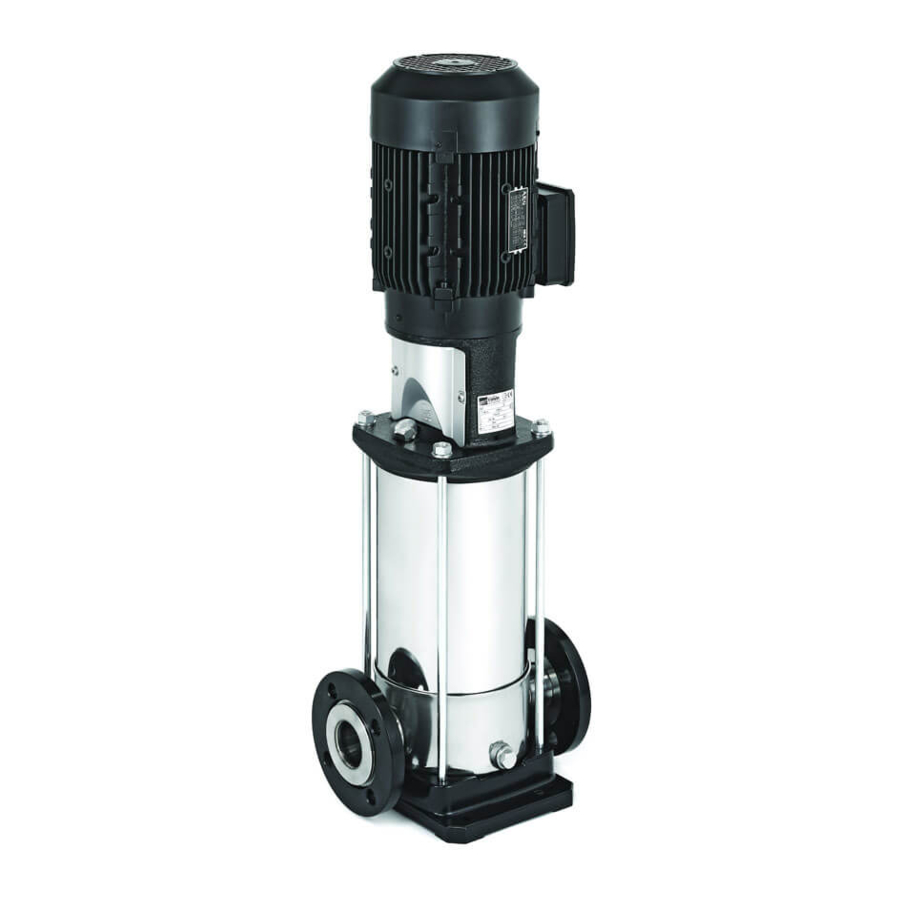

- Seite 1 Datum: 25.09.2015 EBARA PUMPS EUROPE Aut: D.Sakihama, F. Balbo Übersetzung: D.Heßler EVMS Montageanleitung Motor Rev.: 0 Inhalt 1. Montageanleitung 2. Schnittdarstellung...
-
Seite 2: Evms Montageanleitung Motor
Datum: 25.09.2015 EBARA PUMPS EUROPE Aut: D.Sakihama, F. Balbo Übersetzung: D.Heßler EVMS Montageanleitung Motor Rev.: 0 1. Motor an die Pumpenhydraulik kuppeln Beispiel am Modell: ⇒ Start *** Ziel ⇒ EVMS5 6F5 Q1BEG E EVMS5 6F5 Q1BEG E/1.5 A1. Benötigte Komponenten für die Montage Pumpenhydraulik 1 Stk. - Seite 3 (Nicht komplett entfernen.) [Werkzeug] Inbusschlüssel (Sechskantschlüssel) A4. Entfernen Sie die originale Passfeder des Motors. Anschließend ersetzen Sie die originale Passfeder durch die Passfeder (32-1). [Bemerkung] Original-Passfeder: volle Bauhöhe ⇒ nicht geeignet für EVMS. Passfeder (32-1): halbe Bauhöhe ⇒ Geeignet für EVMS.
- Seite 4 Datum: 25.09.2015 EBARA PUMPS EUROPE Aut: D.Sakihama, F. Balbo Übersetzung: D.Heßler EVMS Montageanleitung Motor Rev.: 0 A5. Montieren des Motors am Motorträger. [Bemerkung] Montieren Sie den Schaltkasten in Blickrichtung der Entlüftungsschraube (212-2) und der Druckseite des Pumpengehäuses. Die Passfeder (32-1) darf nicht im Bereich Spalten zwischen den beiden Seiten der Kupplung (140) liegen.
- Seite 5 A7. Heben Sie die Kupplung (140) an, um die hydraulischen Bauteile in die korrekte Position zu, bringen. [Werkzeug] Spezieller EBARA Design Hebel 400 mm Oder 2 x Schlitzschraubenzieher [Bemerkung] a) ≤ 4.0 kW Heben Sie die Kupplung an bis das Wellenende der Pumpe das Wellenende des Motors berührt.
- Seite 6 Datum: 25.09.2015 EBARA PUMPS EUROPE Aut: D.Sakihama, F. Balbo Übersetzung: D.Heßler EVMS Montageanleitung Motor Rev.: 0 A8. Fixieren Sie die 4 Schrauben der Kupplung (120-6) überkreuzt, während Sie Kupplung anheben. Anschließend überprüfen Sie, ob der Spalt zwischen die beiden Kupplungshälften gleichmäßig ist.
- Seite 7 Datum: 25.09.2015 EBARA PUMPS EUROPE Aut: D.Sakihama, F. Balbo Übersetzung: D.Heßler EVMS Montageanleitung Motor Rev.: 0 A10. Prüfen Sie, ob sich die Welle leicht drehen lässt. A11. Fixieren Sie den Kupplungsschutz (245). [Werkzeug] Kreuzschraubenzieher...
- Seite 8 Datum: 25.09.2015 EBARA PUMPS EUROPE Aut: D.Sakihama, F. Balbo Übersetzung: D.Heßler EVMS Montageanleitung Motor Rev.: 0 SCHNITTDARSTELLUNG 1 EVMS(L)1, 3, 5, 10, 15, 20 (≤ 4kW ： Motorflansch B14) Ovalflansch (N)
- Seite 9 Datum: 25.09.2015 EBARA PUMPS EUROPE Aut: D.Sakihama, F. Balbo Übersetzung: D.Heßler EVMS Montageanleitung Motor Rev.: 0 SCHNITTDARSTELLUNG 2 EVMS(L)1, 3, 5, 10, 15, 20 (≥ 5.5 kW ： Motorflansch B5) Rundflansch (F)
-
Seite 10: Schnittdarstellung Evmsg1, 3, 5, 10, 15, 20 (≤ 4Kw ： Motorflansch B14)
Datum: 25.09.2015 EBARA PUMPS EUROPE Aut: D.Sakihama, F. Balbo Übersetzung: D.Heßler EVMS Montageanleitung Rev.: 0 SCHNITTDARSTELLUNG EVMSG1, 3, 5, 10, 15, 20 (≤ 4kW ： Motorflansch B14) Ovalflansch (N... - Seite 11 EBARA PUMPS EUROPE Date: 25.09.2015 Aut: D.Sakihama F. Balbo Replacement Assembly Manual of EVMS Rev.: 0 SCHNITTDARSTELLUNG 4 EVMSG1, 3, 5, 10, 15, 20 (≥ 5.5 kW ： Motorflansch B5) Rundflansch (F) Page 11 of 11...
