Datentyp,
Zugriffsart
4.1 Prozessdaten
Adresse
Datentyp/
Bitnummer
0x001F
INT
Bit 12
Bit 13
0x0020
INT
Bit 12
Bit 15
0x0021
INT
Bit 0
Bit 1
Bit 2
Bit 3

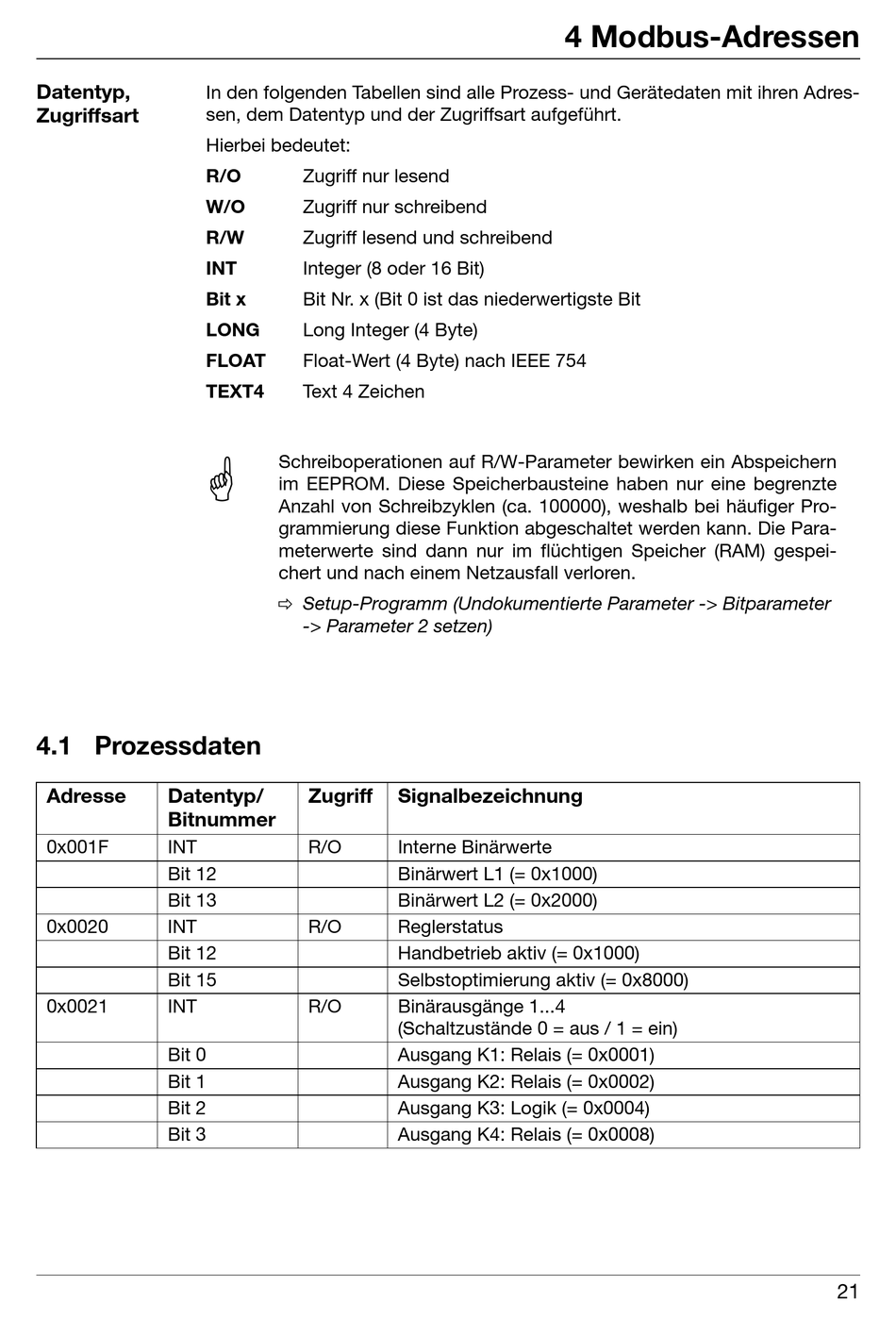

In den folgenden Tabellen sind alle Prozess- und Gerätedaten mit ihren Adres-
sen, dem Datentyp und der Zugriffsart aufgeführt.
Hierbei bedeutet:
R/O
Zugriff nur lesend
W/O
Zugriff nur schreibend
R/W
Zugriff lesend und schreibend
INT
Integer (8 oder 16 Bit)
Bit x
Bit Nr. x (Bit 0 ist das niederwertigste Bit
LONG
Long Integer (4 Byte)
FLOAT
Float-Wert (4 Byte) nach IEEE 754
TEXT4
Text 4 Zeichen
A
Schreiboperationen auf R/W-Parameter bewirken ein Abspeichern
im EEPROM. Diese Speicherbausteine haben nur eine begrenzte
Anzahl von Schreibzyklen (ca. 100000), weshalb bei häufiger Pro-
grammierung diese Funktion abgeschaltet werden kann. Die Para-
meterwerte sind dann nur im flüchtigen Speicher (RAM) gespei-
chert und nach einem Netzausfall verloren.
v Setup-Programm (Undokumentierte Parameter -> Bitparameter
-> Parameter 2 setzen)
Zugriff
R/O
R/O
R/O
4 Modbus-Adressen
Signalbezeichnung
Interne Binärwerte
Binärwert L1 (= 0x1000)
Binärwert L2 (= 0x2000)
Reglerstatus
Handbetrieb aktiv (= 0x1000)
Selbstoptimierung aktiv (= 0x8000)
Binärausgänge 1...4
(Schaltzustände 0 = aus / 1 = ein)
Ausgang K1: Relais (= 0x0001)
Ausgang K2: Relais (= 0x0002)
Ausgang K3: Logik (= 0x0004)
Ausgang K4: Relais (= 0x0008)
