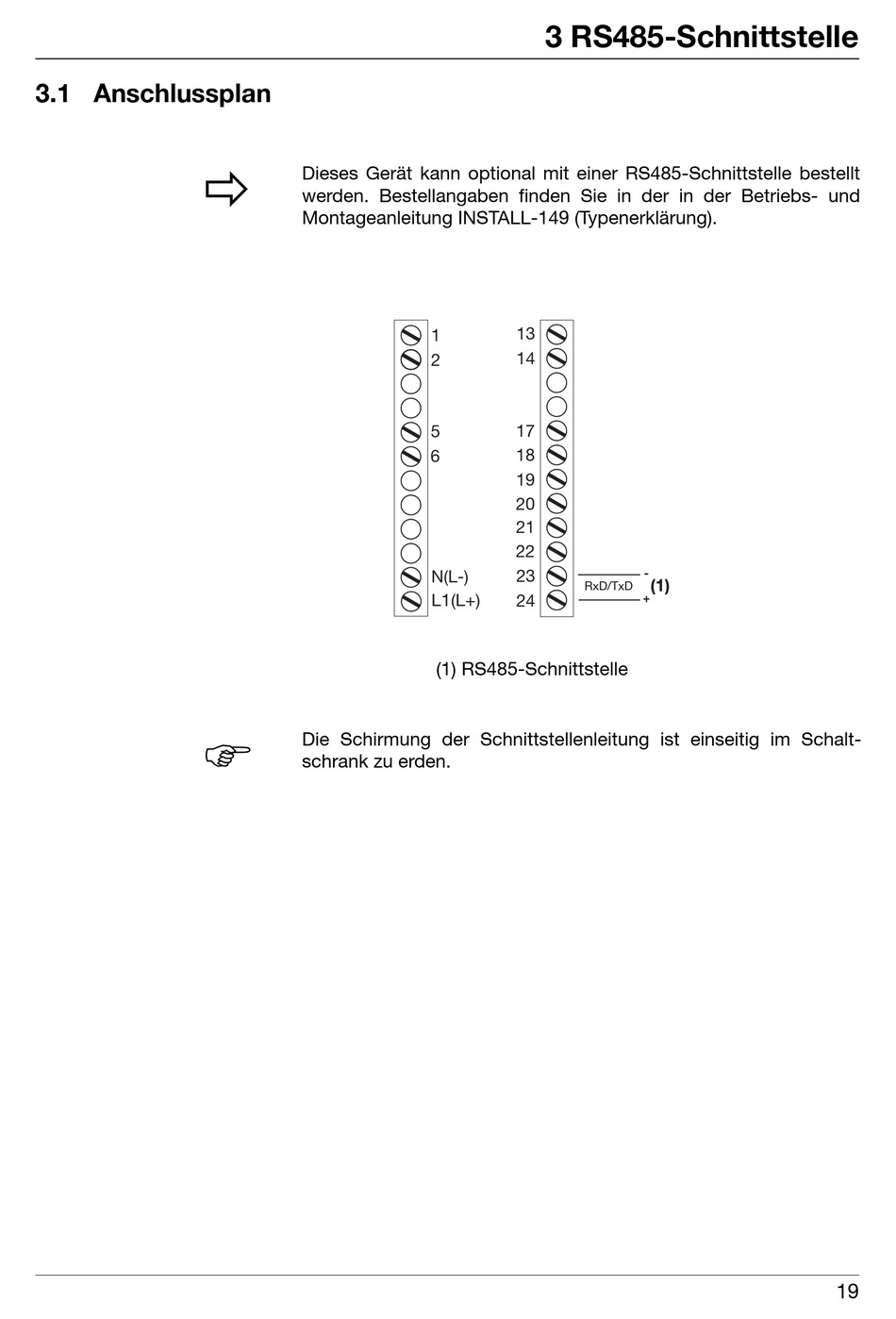

3.1 Anschlussplan

H
v
Dieses Gerät kann optional mit einer RS485-Schnittstelle bestellt
werden. Bestellangaben finden Sie in der in der Betriebs- und
Montageanleitung INSTALL-149 (Typenerklärung).
Die Schirmung der Schnittstellenleitung ist einseitig im Schalt-
schrank zu erden.

3 RS485-Schnittstelle

13
1
14
2
5 17
18
6
19
20
21
22
23
N(L-)
RxD/TxD
L1(L+)
24
(1) RS485-Schnittstelle
-
(1)
+
19
