Magnum X-Treme Control Anleitung

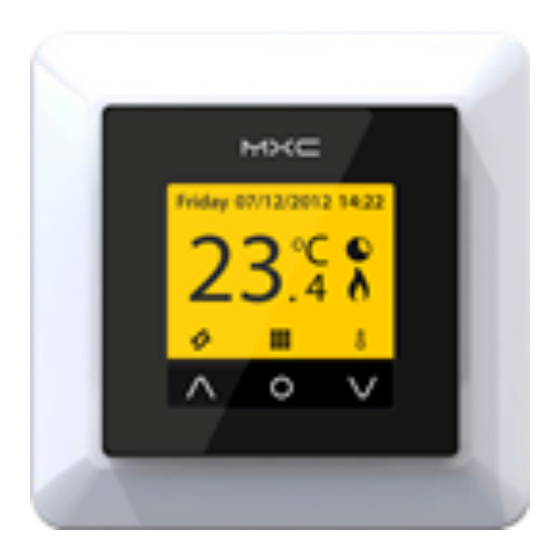

MAGNUM X-Treme Control Digitales Uhrenthermostat
1. Installationsvorschriften
1.1 Achtung
Der Anschluss muss durch einen anerkannten Installateur nach den Vorschriften der NEN 1010 ausgeführt werden. Zur Montage
oder Demontage des Thermostats muss der Strom im Zählerschrank immer abgeschaltet sein. Das MXC Thermostat ist in einen
einfachen, 50 mm tiefen, Einbaukasten konform DIN-Formaten zu montieren. Lesen Sie diese Anleitung sorgfältig durch und
bewahren Sie diese bei anderen Garantiedokumenten auf.
1.2 Anweisungen für den Installateur
Kontrollieren Sie, ob der Strom abgeschaltet ist. Entfernen Sie das Displaygehäuse, indem Sie mit einem nicht scharfen,
passenden Gegenstand vorsichtig Druck auf die viereckigen Öffnungen an beiden Seiten des Thermostats ausüben. Sowohl das
Displaygehäuse als auch der Abdeckungsrahmen können dann abgenommen werden. Bringen Sie das Thermostat in Position und
montieren und schützen Sie dieses in dem Einbaukasten mit 2 kleinen Schrauben. Bringen Sie den Rahmen wieder an und
platzieren Sie das Displaygehäuse wieder an seine Position und drücken Sie es leicht an. Der Displayteil darf NICHT vom
Anschlussteil des Thermostats getrennt werden.

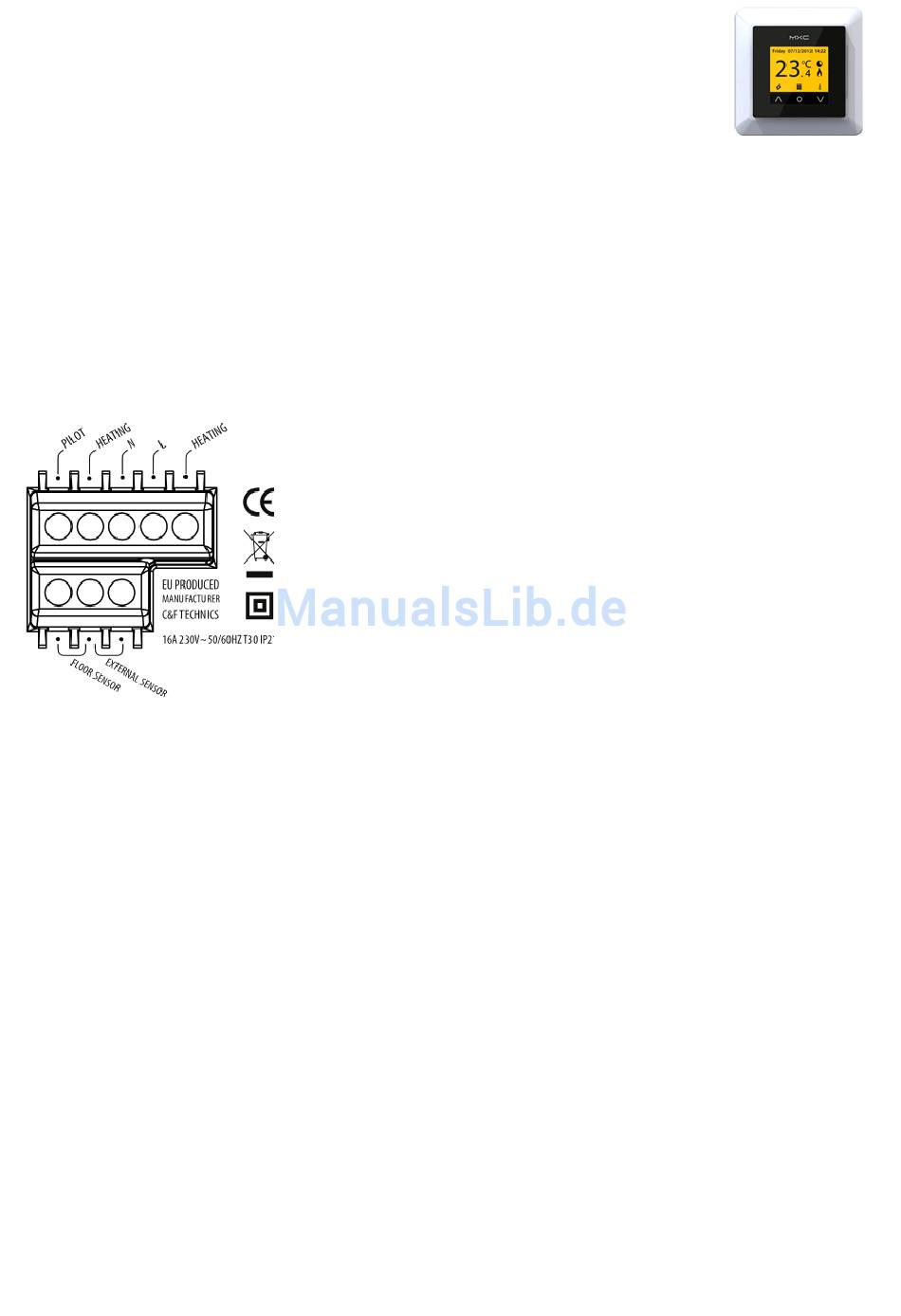

1.3 Anschlussplan
Das Anschließen geschieht wie folgt:
PILOT
HEATING (N)
N
L
HEATING (L)
FLOOR SENSOR
EXTERNAL SENSOR : Anschluss externer Sensor
ERDUNG: Sowohl die Erdung des Heizungskabels als auch der Stromzufuhr außerhalb des Thermostats zur
Verknüpfung mit dem mitgelieferten Klemmenblock.
2. Gebrauchsanweisung
2.1 Bedienung
Das Thermostat wird mithilfe der 3 berührungssensiblen Tasten an der Unterseite des Displays bedient. Die Basisfunktionen dieser
Tasten sind:
O Bestätigen (Mittlere Taste)
- Bestätigung von Auswahlen/Einstellungen
V Senken (Rechte Taste)
- Von der Hauptanzeige aus gelangen Sie über diese Taste in das Menü
Ʌ
Erhöhen (Linke Taste)
- Über die Hauptanzeige gelangen Sie mit dieser Taste in den Modus
- Weiterspringen zum Folgedisplay oder zur Auswahloption
Sollte im Display ein Icon über eine dieser Tasten abgebildet sein, gilt diese Funktion. Sie können in einem Menü schnell zurück zur
Hauptanzeige gelangen, indem Sie die Taste
Das MAGNUM X-Treme Control hat 2 Hauptfelder:
- Modus (siehe 2.3); Gebrauchsmodus (temporär) ändern
- Menü (siehe 2.4): Einstellungen des Thermostats ändern
In der Hauptanzeige steht Modus links (
Selektieren Sie in jedem Menü 'Zurück', um zurück zum vorherigen Display oder zur Hauptanzeige zu gelangen.
: Anschluss an das domotische System
: Anschlusskabel Heizungskabel
: Stromzufuhr (Neutral)
: Stromzufuhr (Phase)
: Anschlusskabel Heizungskabel
: Anschluss Fußbodensensor
Ʌ
"Erhöhen" 2 Sekunden festhalten.
Ʌ
) und Menü rechts (V).
