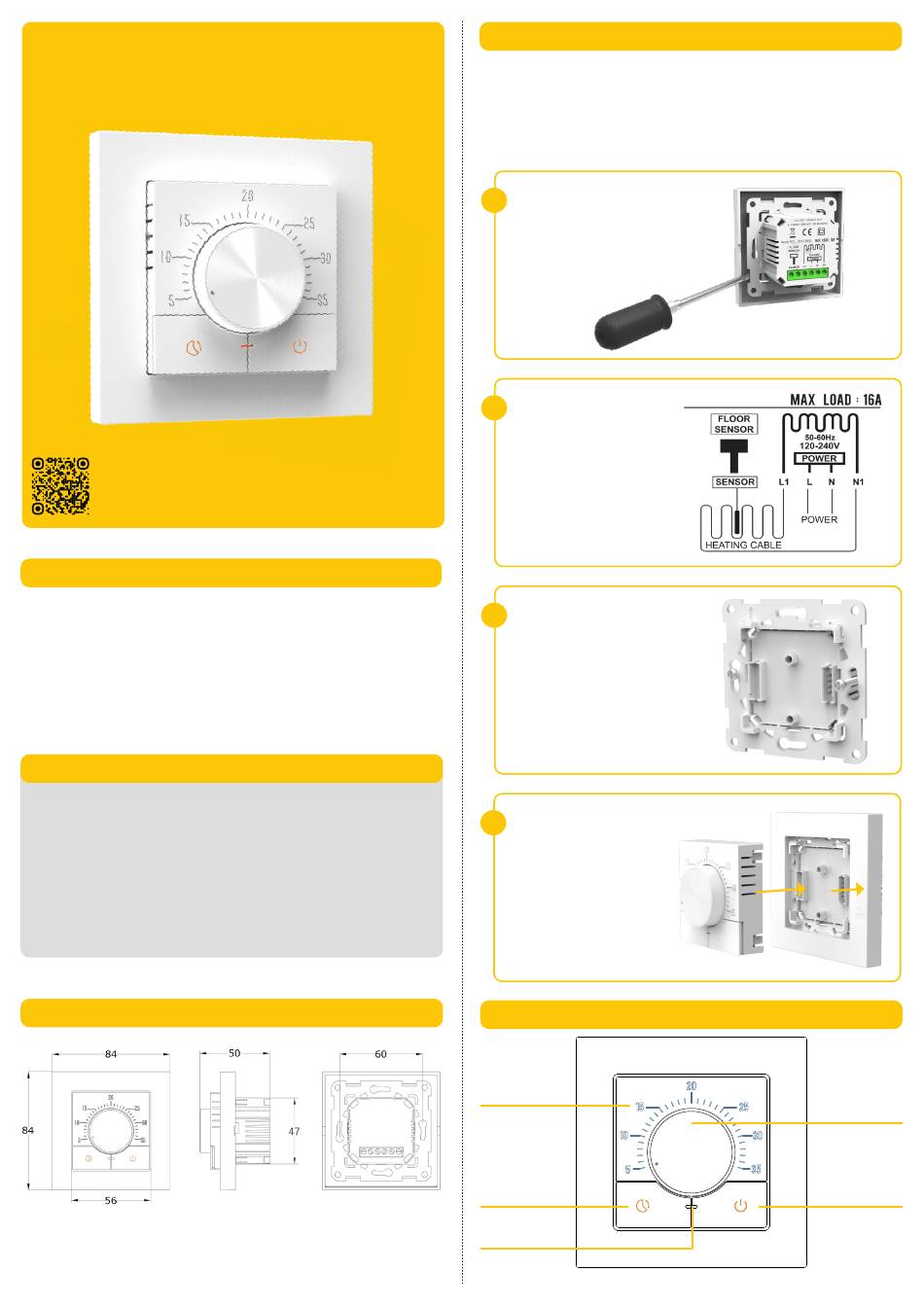

Magnum S-Control Installations- Und Benutzerhandbuch

MAGNUM S-Control
Manueller Ein/Aus-Thermostat
INSTALLATIONS- UND
BENUTZERHANDBUCH
1. EINFÜHRUNG
Lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie
zusammen mit anderen Garantieunterlagen auf. Der Anschluss muss
von einem qualifizierten Installateur in Übereinstimmung mit den
örtlichen Vorschriften vorgenommen werden. Vor der Installation
oder Demontage des Thermostats und des Displays muss der Strom
im Zählerschrank immer abgeschaltet werden. Dieser Thermostat
kann in einer einzigen Unterputzdose mit einer Tiefe von 50 mm
installiert werden, die den Standard-DIN-Formaten entspricht.
2. TECHNISCHE DATEN
Versorgungsspannung
Max. Belastung
Standby-Leistung
Temperaturbereich
Boden-Begrenzungstemperatur
Floor sensor type
Cover
Approvals
Warranty
Manufacturer
3. ABMESSUNGEN
: 230VAC 50/60 Hz
: 16 A (ohmsche Last)
: < 1W
: 5-35°C
: 30°C
: 12k
: IP31
: CE/UKCA
: 2 Jahre
: MHG BV, The Netherlands
4. INSTALLATION
WARNUNG:
Trennen Sie vor der Verkabelung die Hauptstromversorgung. Die Installation
muss von einem qualifizierten Elektriker in Übereinstimmung mit den
geltenden Vorschriften für die Verkabelung und das Bauwesen durchgeführt
werden. Das elektrische Fußbodenheizungskabel/-matte muss der
Versorgungsspannung entsprechen. Die Klemmen sind für einen
Kabelquerschnitt von 12-22AWG ausgelegt.
Vergewissern Sie sich,
1
dass das Gerät
ausgeschaltet ist.
Entfernen Sie den
Displayrahmen, indem
Sie ihn vorsichtig
herausziehen.
Anschlussklemmen:
2
L/N:
Anschluss an das Stromnetz
HEATING N1+ L1:
Verbraucher (max. 16A)
FLOOR SENSOR:
Externer Bodensensor (im
Lieferumfang enthalten)
Verwenden Sie die
3
Montageschrauben, um
den Thermostat in der
Einbaudose zu befestigen.
4
Positionieren Sie den
Thermostat und rasten Sie
ihn ein.
5. SYMBOLE
Temperatur-
Skala
Absenkung
LED-Anzeige*:
Rot/Blau/Grün
* ROT: Heizung eingeschaltet / BLAU: Absenkung / GRÜN: Standby / ROT
blinkend: Sensorfehler
Einstell-Rad
Ein/Aus
