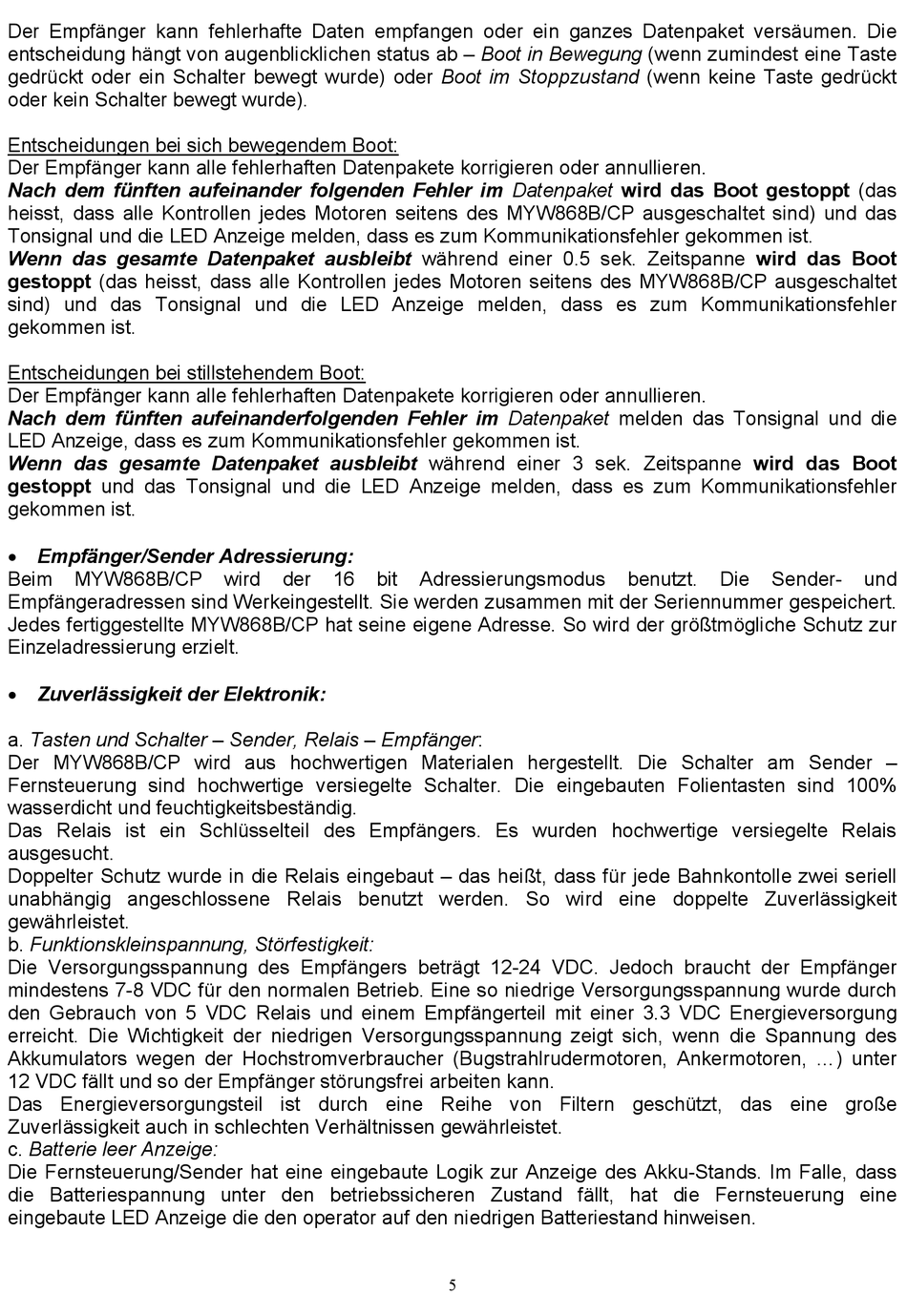

ASTEL MYW868B/CP Gebrauchsanweisung Seite 5

Der Empfänger kann fehlerhafte Daten empfangen oder ein ganzes Datenpaket versäumen. Die
entscheidung hängt von augenblicklichen status ab – Boot in Bewegung (wenn zumindest eine Taste
gedrückt oder ein Schalter bewegt wurde) oder Boot im Stoppzustand (wenn keine Taste gedrückt
oder kein Schalter bewegt wurde).
Entscheidungen bei sich bewegendem Boot:
Der Empfänger kann alle fehlerhaften Datenpakete korrigieren oder annullieren.
Nach dem fünften aufeinander folgenden Fehler im Datenpaket wird das Boot gestoppt (das
heisst, dass alle Kontrollen jedes Motoren seitens des MYW868B/CP ausgeschaltet sind) und das
Tonsignal und die LED Anzeige melden, dass es zum Kommunikationsfehler gekommen ist.
Wenn das gesamte Datenpaket ausbleibt während einer 0.5 sek. Zeitspanne wird das Boot
gestoppt (das heisst, dass alle Kontrollen jedes Motoren seitens des MYW868B/CP ausgeschaltet
sind) und das Tonsignal und die LED Anzeige melden, dass es zum Kommunikationsfehler
gekommen ist.
Entscheidungen bei stillstehendem Boot:
Der Empfänger kann alle fehlerhaften Datenpakete korrigieren oder annullieren.
Nach dem fünften aufeinanderfolgenden Fehler im Datenpaket melden das Tonsignal und die
LED Anzeige, dass es zum Kommunikationsfehler gekommen ist.
Wenn das gesamte Datenpaket ausbleibt während einer 3 sek. Zeitspanne wird das Boot
gestoppt und das Tonsignal und die LED Anzeige melden, dass es zum Kommunikationsfehler
gekommen ist.
 Empfänger/Sender Adressierung:
Beim MYW868B/CP wird der 16 bit Adressierungsmodus benutzt. Die Sender- und
Empfängeradressen sind Werkeingestellt. Sie werden zusammen mit der Seriennummer gespeichert.
Jedes fertiggestellte MYW868B/CP hat seine eigene Adresse. So wird der größtmögliche Schutz zur
Einzeladressierung erzielt.
 Zuverlässigkeit der Elektronik:
a. Tasten und Schalter – Sender, Relais – Empfänger:
Der MYW868B/CP wird aus hochwertigen Materialen hergestellt. Die Schalter am Sender –
Fernsteuerung sind hochwertige versiegelte Schalter. Die eingebauten Folientasten sind 100%
wasserdicht und feuchtigkeitsbeständig.
Das Relais ist ein Schlüsselteil des Empfängers. Es wurden hochwertige versiegelte Relais
ausgesucht.
Doppelter Schutz wurde in die Relais eingebaut – das heißt, dass für jede Bahnkontolle zwei seriell
unabhängig angeschlossene Relais benutzt werden. So wird eine doppelte Zuverlässigkeit
gewährleistet.
b. Funktionskleinspannung, Störfestigkeit:
Die Versorgungsspannung des Empfängers beträgt 12-24 VDC. Jedoch braucht der Empfänger
mindestens 7-8 VDC für den normalen Betrieb. Eine so niedrige Versorgungsspannung wurde durch
den Gebrauch von 5 VDC Relais und einem Empfängerteil mit einer 3.3 VDC Energieversorgung
erreicht. Die Wichtigkeit der niedrigen Versorgungsspannung zeigt sich, wenn die Spannung des
Akkumulators wegen der Hochstromverbraucher (Bugstrahlrudermotoren, Ankermotoren, ...) unter
12 VDC fällt und so der Empfänger störungsfrei arbeiten kann.
Das Energieversorgungsteil ist durch eine Reihe von Filtern geschützt, das eine große
Zuverlässigkeit auch in schlechten Verhältnissen gewährleistet.
c. Batterie leer Anzeige:
Die Fernsteuerung/Sender hat eine eingebaute Logik zur Anzeige des Akku-Stands. Im Falle, dass
die Batteriespannung unter den betriebssicheren Zustand fällt, hat die Fernsteuerung eine
eingebaute LED Anzeige die den operator auf den niedrigen Batteriestand hinweisen.
5
