- Seite 1 MYW868B/CP WIRELESS YACHT CONTROL SYSTEM Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
INHALT Einleitung ............................3 Merkmale ............................3 Vorsichtsmaßnahmen ........................3 Beschreibung ............................. 4 Steuerung und Anschlüsse ........................ 6 Grundeinheit MYW868B (Empfänger) ..................6 Fernsteuerung MYW868CP (Sender) ..................7 Installation ............................8 Grundeinheit MYW868B (Empfänger) ..................8 Fernsteuerung MYW868CP (Sender) ..................12 Technische Daten .......................... -
Seite 3: Einleitung
EINLEITUNG VORSICHTSMAßNAHMEN Das MYW868B/CP ist ein auf Mikroprozessor- Fernsteuerungssystem soll Basis angelegtes ferngesteuertes RF System, beiliegenden Anleitung entsprechend speziell entwickelt für Motorjachten, angeschlossen und benutzt werden. Bugstrahlruder Ankerwinden. Die Stromversorgung muss hochwertige Schaltwerk, die Tasten und Relais Anschluss ausgeschaltet werden. -
Seite 4: Beschreibung
MYW868B/CP beinhaltet eine Reihe von Systemen zum erlangen der bestmöglichen Sicherheit. Netzfrequenz und Ausgangsleistung: MYW868B/CP ist für die ISM/SRD Bandfrequenz 1f – 868.000 bis 868.600 MHz erschaffen worden, und funktioniert auch bei 868.2772 Mhz. Durch die Tatsache, dass die Ausgangsleistung begrenzt ist und das Frequenzband sich auf SRD –... - Seite 5 Der Empfänger kann alle fehlerhaften Datenpakete korrigieren oder annullieren. Nach dem fünften aufeinander folgenden Fehler im Datenpaket wird das Boot gestoppt (das heisst, dass alle Kontrollen jedes Motoren seitens des MYW868B/CP ausgeschaltet sind) und das Tonsignal und die LED Anzeige melden, dass es zum Kommunikationsfehler gekommen ist.
-
Seite 6: Steuerung Und Anschlüsse
STEUERUNG UND ANSCHLÜSSE Grundeinheit MYW868B (Empfänger) (1) DC (8) LED Dioden Relais Anschlussleiste für den Anschluss einer DC LED Dioden zeigen an welches Relais aktiviert Energieversorgung von 12V bis 24V. wurde. Bei jedem Druck auf einen Knopf oder Einschalten werden ein Doppelrelais und die (2) BZ dazugehörende Diode aktiviert. -
Seite 7: Fernsteuerung Myw868Cp (Sender)

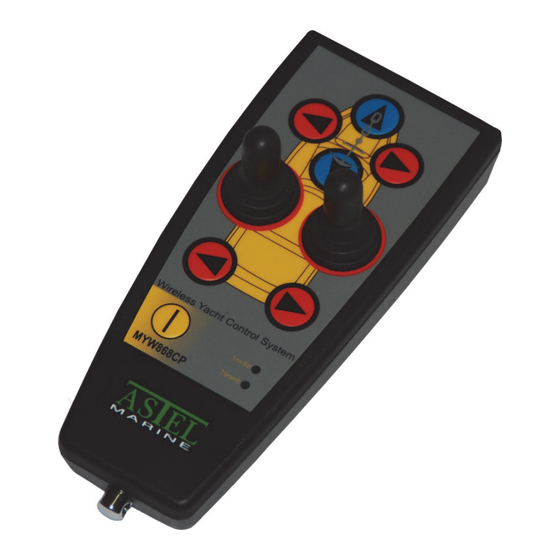

Ende durch die Schlinge geführt wird. Durch den Druck auf die Bedientasten wird das vorderen Bugstrahlruder aktiviert, damit das Boot sich von links nach rechts bewegt wird. (*) – nur bei Modellen MYW868B/CP-4 und MYW868B/CP-5 (**) – nur bei Modell MYW868B/CP-5... -
Seite 8: Installation
INSTALLATION Das System besteht ausfolgenden Komponenten: Grundeinheit MYW868B (Empfänger) Fernsteuerung MYW868CP (Sender) Widerstandsadapter - Packung Antenne 2 x CR2 Batterien Riemen Wandmontagehalterung mit Schrauben Die Zeichnungen in diesem Handbuch zeigen die Installation der Fernbedienung an eine zweimotorige Yacht mit eingebauter Ankerwinde sowie Bug- und Heckstrahlruder. - Seite 9 Klemmenleiste oder bei hoher Leistungsaufnahme über das Relais angeschlossen werden. Der Standard-Summer ist bereits enthalten und angeschlossen. Backbord- und Steuerbordmotor - Anschluss Die Fernbedienung MYW868B/CP ist so konzipiert, dass sie mit verschiedenen Motoren speziell mit Potentiometer-Steuerköpfen arbeitet. Mit Hilfe der Widerstandsadapter können viele verschiedene Steuerköpfe angeschlossen werden.
- Seite 10 ANPASSUNG DER STEUERSPANNUNG Achtung: Die Steuerspannungseinstellung muss nach Abschluss der kompletten Systeminstallation erfolgen. Wenn für das Schiff kein passender Widerstandsadapter verfügbar ist, können folgende Einstellungen vorgenommen werden: a) Setzen Sie den ausgewählten Widerstandsadapter in den Stecker unter Verwendung der Distanzhalterung ein. b) Verbinden Sie ein 3-adriges Kabel parallel mit den Backbord-Steuerkopf Kabeln und einem weiteres 3-adriges Kabel parallel zu den Steuerbord-Steuerkopf Kabeln.
- Seite 11 Die beiden Kontakte in der Mitte der Klemmenleiste sind werksseitig überbrückt und das Gerät ist bereit für den Anschluß des 3-adrige Joystick Steuerung des Bug- und Heckantribes.. Bei speziellen Steuerköpfen können die Brücken entfernt werden (für weitere Informationen wenden Sie sich bitte an Ihren Händler.) STERN THRUSTER THRUSTER...
-
Seite 12: Fernsteuerung Myw868Cp (Sender)
Fernsteuerungs Anschluss Wenn die Yacht mit einer Fly-Bridge ausgestattet ist, kann auch ein optionales Steuergerät, MYW868BE, für sekundäre Motorbefehle geliefert werden. (Für weitere Informationen wenden Sie sich bitte an Ihren Händler.) Antennen Anschluss Das Grundgerät MYW868B ist mit einer internen Antenne ausgestattet. Wenn das Gerät in der Nähe von Metallteilen installiert ist oder mit einer Metallabdeckung abgedeckt ist, kann die Zusatzantenne an den Antennenstecker angeschlossen werden. -
Seite 13: Technische Daten
TECHNISCHE DATEN Anzahl von Kanälen 6, 8 oder 10 Übertragungskode 40 bit Frequenz 868 MHz Funksender RF Ausgangsleistung max. 10 mW Strombedarf 3V Lithium Batterie CR2 Betriebstemperatur 0C - +50C Gehäuse ABS, Schutz IP65 Maßangabe (D x Š x V) 150 x 60 x 34 mm Gewicht (mit Batterie) 0.2 kg... -
Seite 14: Garantie
Anschrift des Käufers; (b) der Inhaber muss das defekte Teil oder die Einheit mit einer Beschreibung und der oben beschriebene Aussage dem Garantiegeber, ASTEL d.o.o., oder dem zugelassenen Händler zukommen lassen, Versandkosten zu lasten des Käufers berechnet; (c) wenn der Garantiegeber oder zugelassene Händler nach der Überprüfung feststellt, dass der Defekt ein Material- oder Bearbeitungsfehler ist, werden die Zubehörteile repariert oder ersetzt... -
Seite 15: Konformitätserklärung
ASTEL, Podjetje za projektiranje, proizvodnjo in trgovino, d.o.o. Anschrift des Herstellers: Dutovlje 138 6221 Dutovlje Slovenija erklärt, dass die Produkte Artikel, Produktname und Modellnummer: 1. Wireless Yacht Control System MYW868B/CP folgenden Standards entsprechend: Funkspektrum: EN 300 220-1:1997 EMC: ETS 300 683: 1997 Elektrische Sicherheit: EN 60945: 2003 Zusätzliche Informationen:... - Seite 17 ASTEL d.o.o., Dutovlje 138, 6221 Dutovlje, Slovenia Tel: +386 5 7310771, +386 5 7310772 Fax:+386 5 7310789 info@astel-marine.com E-mail: www.astel-marine.com Web:...
