Die in Bild 3 markierte Drehrichtung ist die Drehrichtung für das Anheben der
Druckkopfhöhe.
Die in Bild 4 markierte Drehrichtung ist die Drehrichtung für die Reduzierung der
Druckkopfhöhe.
Wenn Sie die Druckkopfhöhe anpassen müssen, folgen Sie bitte den folgenden Schritten:
a Drehen Sie die Verriegelungsschraube entsprechend der Drehrichtung in Bild 2 und lösen
Sie die Einstellstange
b. Drehen Sie den Verstellgriff wie in Bild 3 und Bild 4 beschrieben (wenn Sie die
Druckkopfhöhe anheben, drehen Sie den Griff wie in Bild 3, wenn Sie die Druckkopfhöhe
verringern, drehen Sie den Griff wie in Bild 4) und stellen Sie den Druckkopf auf die richtige
Höhe ein.
c. Befestigen Sie die Einstellstange entsprechend der Drehrichtung in Bild 1 und
vervollständigen Sie die Einstellung der Druckkopfhöhe.

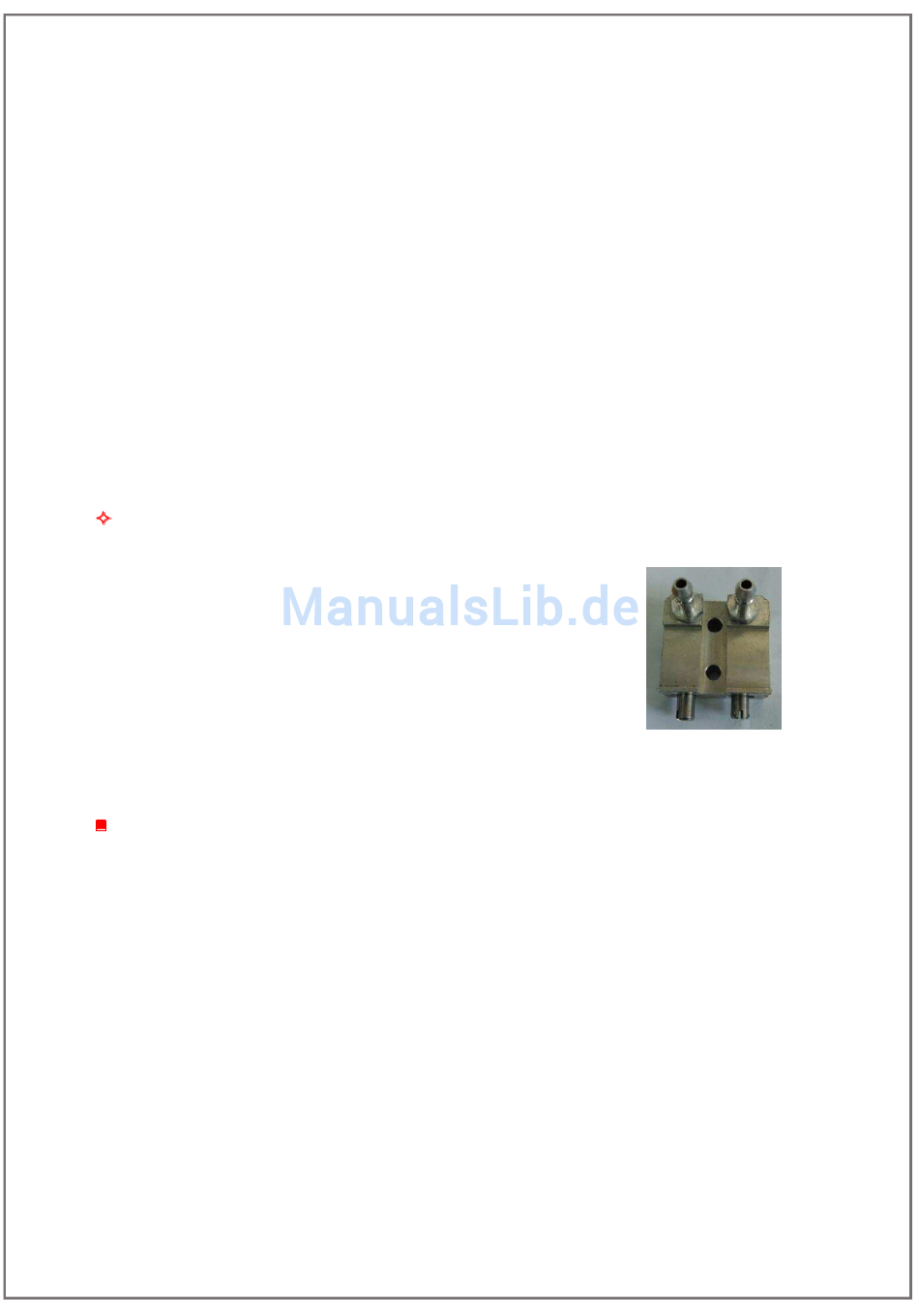

Zwei-Wege-Ventileinsatz
Jedes Zweiwegeventil hat zwei Abzweigungen und zwei Ventileinsätze
und ist mit der Tintendüse von zwei verschiedenen Druckköpfen über
einen Tintenschlauch verbunden. Im Status: Farbe in den Druckkopf
drücken,
benutzen
Flachkopfspalt in vertikalem Zustand steht für den Status: offen, dann
fließen Tinte und Blasen über das Zweiwegeventil durch die Tintendüse
des Druckkopfes und entladen sich nach unten. Der Flachkopfspalt in
horizontalem Zustand steht für Status: geschlossenen, und blockiert den
Tinteneinlass über das Zweiwegeventil.
Ansicht Hilfstintenbehälter
Benutzerhandbuch PZR-KV-1-Serie
www.liyu-dms.com
LIYU PZR-KV-1-Serie High Speed
Sie
einen
Flachkopf-Schraubendreher.
