LIYU PZR-KV-1-Serie High Speed
15.
Erste Ausgabe
3.
Zweite Ausgabe
Copyright © 2015 Alle Rechte vorbehalten LIYU DMS GmbH
LIYU DMS GmbH hat das Recht, ohne Vorankündigung die technischen Spezifikationen und verschiedene
Inhalte im Handbuch zu überarbeiten und haftet nicht für Schäden (einschließlich begründeter Schäden) für
Inhalte im Handbuch (einschließlich Druckfehler, Rechenfehler und Tabellenfehler).
Tintenstrahldrucker
Benutzerhandbuch
September 2015
März 2016
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LIYU DMS PZR3208-KV-1
Inhaltszusammenfassung für LIYU DMS PZR3208-KV-1
- Seite 1 März 2016 Copyright © 2015 Alle Rechte vorbehalten LIYU DMS GmbH LIYU DMS GmbH hat das Recht, ohne Vorankündigung die technischen Spezifikationen und verschiedene Inhalte im Handbuch zu überarbeiten und haftet nicht für Schäden (einschließlich begründeter Schäden) für Inhalte im Handbuch (einschließlich Druckfehler, Rechenfehler und Tabellenfehler).
-
Seite 2: Einführung

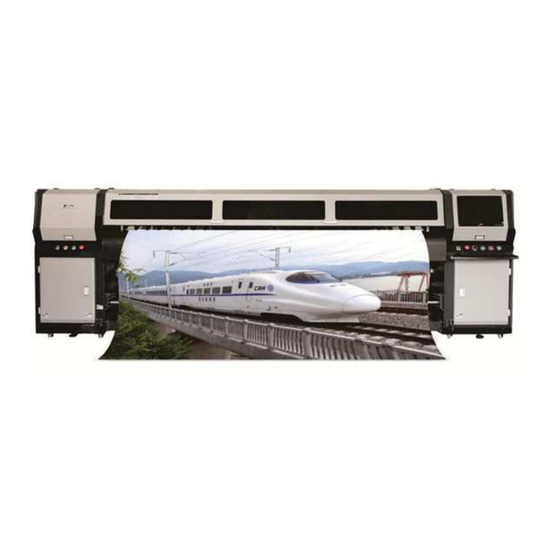

LIYU PZR-KV-1-Serie High Speed Einführung Vielen Dank, dass Sie sich für unseren LIYU PZR-KV-1-Serie Hochgeschwindigkeits-Tintenstrahldrucker (folgend als Drucker bezeichnet) entschieden haben. Bitte lesen Sie aufmerksam die Anleitung, vor der Verwendung des Druckers durch, und legen Sie das Handbuch an einen jederzeit erreichbaren Ort. Das Handbuch beschreibt die Funktionen des Druckers, Teilenamen, Informationen die vor der Verwendung des Geräts bekannt sein sollten und den grundlegenden Betrieb, zum Beispiel, wie er ein- und ausgeschaltet wird und wie verschiedene Parameter des Druckers einzustellen sind. -
Seite 3: Technische Daten
Maximale Auflösung: 1440 dpi Farben und 4 Druckköpfe mit schneller Druck- geschwindigkeit und ein breiteres Spektrum von Printmedien. PZR3208-KV-1 KM512iLNB Typ Druckkopf mit 4 Maximale Auflösung: 1440 dpi Farben und 8 Druckköpfe mit schnellerer Druck- geschwindigkeit und ein breiteres Spektrum von Printmedien. -
Seite 4: Liste Der Wichtigsten Technischen Daten
LIYU PZR-KV-1-Serie High Speed Liste der wichtigsten technischen Daten: Grundlegende Daten Maschinenmodell PZR3208-KV-1 PZR3204-KV-1 Drucktechnologie (DOD) Piezo kontinuierliche Drop-on-Demand Druckkopf KM512iLNB (30 pl) Menge Druckkopf Maximale Druckgröße 3,2m / 126in Auflösung 30 pl: 720 x 1440. Anmerkung 1 Tintentyp Eco-solvent Tinte... - Seite 5 LIYU PZR-KV-1-Serie High Speed genannte maximale Auflösung wurde von unserem Unternehmen getestet, um die Kundenbedürfnisse vollständig zu erfüllen. Benutzerhandbuch PZR-KV-1-Serie www.liyu-dms.com - 5 -...
-
Seite 6: Druckeffizienzliste
LIYU PZR-KV-1-Serie High Speed Druckeffizienzliste Die Druckeffizienz des PZR-KV-1-Serie Hochgeschwindigkeits-Tintenstrahldrucker, bezieht sich nur auf den Druckkopftyp und die Menge der Köpfe, in der Theorie. Jedoch können andere Gründe auch zu einer Verringerung der tatsächlichen Druckeffizienz führen, wie z. B. eine niedrige Betriebsgeschwindigkeit des Computers, eine geringere Breite der Druckmaterialien, usw. -
Seite 7: Optionale Maschinenkomponenten
LIYU PZR-KV-1-Serie High Speed Optionale Maschinenkomponenten Optionale Komponenten Funktionsbeschreibung Konfigurationsverfahren Es kann automatisch unter Kontrolle die mittlere Breite und die Zuführposition messen Automatisches Messgerät Erweiterbar und eine einfache Zusammensetzung des Druckbildes entsprechend den Messergebnissen anordnen (Seitenranddruck oder Zentrierdruck kann eingestellt werden). Auftragsfertigung Doppelrollen-Zuführsystem wird als Einrollen-... -
Seite 8: Standardzubehör
LIYU PZR-KV-1-Serie High Speed Standardzubehör Standardzubehör schließt das wesentliche Zubehör für die Maschine und Zusatzausstattung ein. Bitte beachten Sie die beigefügte Packliste für detaillierte Informationen. Benutzerhandbuch PZR-KV-1-Serie www.liyu-dms.com - 8 -... -
Seite 9: Wichtige Angaben
LIYU PZR-KV-1-Serie High Speed Wichtige Angaben Die Nichtbeachtung der unten aufgeführten Vorsichtsmaßnahmen, kann schwerwiegende Auswirkungen auf die Einsatzbedingungen der Geräte, Lebensdauer der Geräte, oder die Lebensdauer von relevanten Teilen haben, oder sogar dauerhafte Schäden relevanter Teile verursachen und die körperliche und geistige Gesundheit gefährden. -
Seite 10: Sicherheitsvorkehrungen
LIYU PZR-KV-1-Serie High Speed Sicherheitsvorkehrungen Um sicherzustellen, dass die Anwender das Gerät ordnungsgemäß benutzen, und um Geräte-schäden und unnötige Verluste zu vermeiden, lesen Sie bitte sorgfältig die folgenden Sicherheits-vorkehrungen: Bitte verwenden Sie die Spannung, wie auf dem Typenschild angegeben ist und schließen Sie niemals mehrere Geräte gleichzeitig an einer Netzsteckdose an, um einen Brand zu vermeiden. -
Seite 11: Vorsichtsmaßnahmen Während Des Betriebs
LIYU PZR-KV-1-Serie High Speed Vorsichtsmaßnahmen während des Betriebs Netzteil Der Tintenstrahldrucker muss in der Nähe der Stromquelle installiert werden und der Anschluss der Steckdose muss fest und zuverlässig sein. Gemäß der technischen Spezifikation des Tintenstrahldruckers muss eine sichere Stromverbindung gewährleistet werden. Nur an einen separaten Stecker verbinden und nicht mehrere Geräte gleichzeitig anschließen. -
Seite 12: Inhaltsverzeichnis
LIYU PZR-KV-1-Serie High Speed Inhalt EINLEITUNG ......................... 2 TECHNISCHE SPEZIFIKATIONEN .................. 3 LISTE DER MASCHINEN-MODELLE: ........................3 LISTE DER WICHTIGSTEN TECHNISCHEN DATEN: ..................4 GRUNDLEGENDE DATEN ........................... 4 DRUCKEFFIZIENZLISTE ............................ 6 OPTIONALE MASCHINENKOMPONENTEN ....................7 STANDARDZUBEHÖR ........................8 WICHTIGE ANGABEN ........................9 SICHERHEITSVORKEHRUNGEN .................... - Seite 13 LIYU PZR-KV-1-Serie High Speed Beschreibung Druckkopf ......................39 Druckkopfinstallation ....................... 40 Elektrischer Anschluss ......................43 Maschine mit 4 Druckköpfen ....................44 Maschine mit 8 Druckköpfen ....................44 Einstellung des Druckkopfes ....................46 INSTALLATION VON DRUCKMEDIEN .................. 47 Einzelrollenaufnahme- und Zuführsystem ................47 Doppelrollen-Zuführsystem ....................
-
Seite 14: Inhalt
LIYU PZR-KV-1-Serie High Speed Kapitel 1: Einführung in die Grundlagen Dieses Kapitel geht näher auf notwendige Informationen zum Betrieb von Tintenstrahldrucker ein. Bitte verstehen Sie erst diese erforderlichen Informationen bevor Sie andere Kapitel lesen. Inhalt dieses Kapitels: Arbeitsbedingungen Arbeitsplatz Umweltauflagen Computer Konfigurationsanforderungen Maschine auspacken und Bodenmontage Aussehen, Namen und Funktionen von Teilen... - Seite 15 LIYU PZR-KV-1-Serie High Speed Arbeitsbedingungen Arbeitsplatz Es muss genügend Platz rund um den Drucker herum bestehen, um einen Austausch von einigen üblicherweise verwendeten Ersatzteilen und Druckmedien, Zeichnungsausgabe und der Belüftung zu erleichtern. Darüber hinaus wird Platz für die Wartung benötigt, zum Zwecke der Druckerreparatur und Austausch von Ersatzteilen (siehe unten).
-
Seite 16: Computer Konfigurationsanforderungen
LIYU PZR-KV-1-Serie High Speed wo es zu Vibrationen kommen kann an staubigen Plätzen Lage mit drastischen Temperaturschwankungen Lage mit großer Luftbewegung in der Nähe der Klimaanlage oder Heizung wo es nass werden könnte Plätze wo andere umweltschädliche Gase produziert werden instabile Lage Computer Konfigurationsanforderungen Die Mindestkonfigurationsanforderungen der Software, sind wie folgt:... - Seite 17 LIYU PZR-KV-1-Serie High Speed Entfernen Sie nacheinander die Befestigungsschrauben der Verpackungsbox, insgesamt 30, nehmen Sie die Seitenplatte der Verpackungsbox ab, und die obere Abdeckung. Die Lage der Schrauben (rote Markierung) wird in der folgenden Abbildung dargestellt: Entfernen Sie nacheinander die Verbindungsbolzen der Verpackungspressplatte, an insgesamt 4 Stellen, nehmen Sie die Verpackungspressplatte ab.
- Seite 18 LIYU PZR-KV-1-Serie High Speed Verpackungspressplatte (4 Stellen) Verwenden Sie einen Gabelstapler mit über 1,5T, um die Maschine auf den Boden aufzusetzen. Den Gabelstapler in der Mitte der Maschine platzieren, um die Stabilität zu gewährleisten. Wenn die Maschine vorsichtig auf dem Boden aufsetzt, schieben Sie die Maschine an Ort und Stelle (gehen Sie während dem Abladen sorgsam mit der Maschine um).
- Seite 19 LIYU PZR-KV-1-Serie High Speed Lenkfußrollen weit vom Boden weg halten Stellen Sie Stütz- füße passend ein Das Füllstandsmessgerät hat eine Empfindlichkeit von über 0,05 mm/m; legen Sie den Füllstandsmesser in die Mitte der Druckplattform, regulieren Sie den Pegel, um eine entsprechende Präzision von 0,1 mm/m zu erreichen, durch Einstellen der Stützfüße an den vier Ecken des Gestells.
-
Seite 20: Aussehen, Namen Und Funktionen Der Teile
LIYU PZR-KV-1-Serie High Speed Aussehen, Namen und Funktionen der Teile Vorderansicht Generell stoppt der Wagen im Inneren des 1: Oberes linkes Gehäuse oberen linken Gehäuses, wenn das Gerät inaktiv ist. Das Tastenfeld enthält die Tasten für Funktionen wie: 2: Linkes Tastenfeld Einschalten, Überdruck und Reinigung. -
Seite 21: Ansicht Rückseite
LIYU PZR-KV-1-Serie High Speed Absorptionsventilator, elektrischer Rollhebeschalter und Druckkopf-Hochspannungsschalter, etc. 8: Oberes Gehäuse rechts Wird für die Installation vom Computer-Monitor und (Servo) Hilfsmotor, etc. verwendet 9: Unteres Gehäuse rechts Unteres Gehäuse rechts, enthält hauptsächlich schwachen Wechselstromkreis, Tintenzuführsystem, zentrale Steuerungs-Leiterplatte und Zentraler Rechner, etc. Um den Tintenstrahldrucker zu stabilisieren, muss 10: Sitzeinstellung während der Installation der Maschine, der verstellbare... - Seite 22 LIYU PZR-KV-1-Serie High Speed 1: Tastenfeld hinten rechts Steuertaste und hoch/runter-Schalter des Aufnahme- und Zuführsystems, befinden sich auf dem Tastenfeld 2: Optoelektronischer Reflektierender optoelektronischer Schalter wird für Zuführ-Schalter Medienerkennung verwendet, um den Betrieb des Getriebemotors zu steuern. Staubdicht. Bietet Schutz für die Querträgerteile. 3: Maschinenabdeckung Die Rückplatte ist mit einer Heizung ausgestattet und wird 4: Rückplatte...
-
Seite 23: Ansicht Beförderungswagen
LIYU PZR-KV-1-Serie High Speed Ansicht Beförderungswagen 1: Umgebungs- Schützt die Wagenplatte, Hilfstintenbehälter, Lüftungsschlauch und Abdeckplatte Tintenröhrchen, etc. 2: Abdeckplatte Schützt Hilfstintenbehälter, Lüftungsschlauch und Tintenröhrchen, etc 3: Wagenabdeckung Schützt den Druckkopf. 4: Dreiwegeventil Das Dreiwegeventil dient der Kontrolle der Reinigungsflüssigkeit oder der Tinte im Druckkopf, und hat drei Einstellungen: geschlossen, mit Tintenweg verbunden und mit Reinigungsflüssigkeit verbunden. - Seite 24 LIYU PZR-KV-1-Serie High Speed Status 1: Betrieb Status 2: Reinigung Status 3: Aus Schnittstelle Reinigungsflüssigkeit Status 1: Betrieb, wenn das Gerät im Normalbetrieb ist, vor allem beim Druck, wird das Ventil sich in diesem Status befinden, Status 2: Reinigung, wenn es Zeit ist, den Druckkopf mit Reinigungsflüssigkeit zu reinigen, bitte das Ventil in diesen Status bringen.
-
Seite 25: Zwei-Wege-Ventileinsatz
LIYU PZR-KV-1-Serie High Speed Die in Bild 3 markierte Drehrichtung ist die Drehrichtung für das Anheben der Druckkopfhöhe. Die in Bild 4 markierte Drehrichtung ist die Drehrichtung für die Reduzierung der Druckkopfhöhe. Wenn Sie die Druckkopfhöhe anpassen müssen, folgen Sie bitte den folgenden Schritten: a Drehen Sie die Verriegelungsschraube entsprechend der Drehrichtung in Bild 2 und lösen Sie die Einstellstange b. - Seite 26 LIYU PZR-KV-1-Serie High Speed 1: Lüftungsschlauch Von Sicherheitsflasche zum Hilfstintenbehälter. Der Sicherheitstank hat zwei Funktionen, eine davon ist 2: Tank für Flüssigkeitsabfälle (Sicherheitstank) der Luftkanal, die andere dient dazu Alarm zu melden und den gesamten Tintenpumpvorgang zu stoppen, für den Fall dass nach der umgekehrten Tintenabsaugung der Tinten- stand im Tank für Flüssigkeitsabfälle eine gewisse Höhe erreicht, und um zu verhindern das Tinte direkt zu dem...
-
Seite 27: Befeuchtungsschale
LIYU PZR-KV-1-Serie High Speed 7: Hilfstintenbehälter Sekundärer Tintenbehälter des Tintenversorgungssystems. 8: Tintenschlauch Vom Hilfstintenbehälter zum Dreiwegeventil. Wird verwendet, um die Position und Breite der Materialien 9: Mess-Sensor zu erkennen. Abbildung Zubehör Befeuchtungsschale Rollpapierablage USB-Kabel Flachkabel des Druckkopfes Befeuchtungsschale Die Befeuchtungsschale wird zur Befeuchtung des Druckkopfs verwendet. Wenn der Druckkopf befeuchtet ist, legen Sie ein bis zwei Schichten Vliesstoffe auf die Befeuchtungsschale und injizieren/spritzen Sie eine angemessene Menge an Reinigungsflüssigkeit (stellen Sie sicher, dass die Vliesstoffe auf der Befeuchtungsschale gut durchtränkt sind), dann legen Sie die... -
Seite 28: Flüssigkeitssammelbehälter
LIYU PZR-KV-1-Serie High Speed Das Einzelrollen-Zuführsystem ist ausgestattet mit vier Rollpapierablagen und das Doppelrollen-Zuführsystem ist mit zwei Ablagen ausgestattet. Flüssigkeitssammelbehälter Der Flüssigkeitssammelbehälter ist im oberen linken Gehäuse eingebaut, und mit entsprechenden Leitungen verbunden, um die von der gedruckten Tinte, Reinigung und Flashspray erzeugte Abfallflüssigkeit aufzufangen. -
Seite 29: Behälter Für Flüssigkeitsabfälle
LIYU PZR-KV-1-Serie High Speed Behälter für Flüssigkeitsabfälle Während der Geräteinstallation, die Tintenabfallflasche in dem unteren linken Gehäuse des Geräts platzieren, und die entsprechenden Leitungen verbinden, dann das Ventil öffnen (die genaue Position wird in der folgenden Abbildung gezeigt). Stellen Sie sicher, dass die Tintenabfallflasche immer im Gerät platziert ist, außer wenn Sie das Gerät bewegen oder die Tintenabfälle ausgießen. -
Seite 30: Verbrauchsmaterial
LIYU PZR-KV-1-Serie High Speed Verbrauchsmaterial Druckmedien Die für den Tintenstrahldrucker üblich verwendeten Medien umfassen allgemein übliche Medien für Werbeanlagen, wie Lichtboxtücher und Gehäusepaste. Bitte beachten Sie die folgenden Punkte in Bezug auf, Kauf, Lagerung, Nutzung und Entsorgung. Minderwertige Medien können die Druckqualität vermindern, so dass die Wahl von hochqualitativer Druckmedien empfohlen wird. -
Seite 31: Wartungswerkzeuge
LIYU PZR-KV-1-Serie High Speed Die Tinte sollte an einem schattigen und kühlen Ort aufbewahrt werden. Tinte und Reinigungsflüssigkeit sind stark säurehaltig oder alkalische Flüssigkeiten, bewahren Sie diese bitte ordnungsgemäß auf und versuchen Sie Hautkontakt zu vermeiden, geschweige denn verschlucken, halten Sie sie außer Reichweite der Augen. Wartungswerkzeuge Bitte verwenden Sie die Reinigungsflüssigkeit wie vom Hersteller empfohlen, um den Druckkopf zu reinigen. -
Seite 32: Kapitel 2: Grundlagen
LIYU PZR-KV-1-Serie High Speed Kapitel 2: Grundlagen Dieses Kapitel veranschaulicht grundlegende Bedienungen, wie die Geräte-installation und den Betrieb. Die wichtigsten Inhalte in diesem Kapitel sind: Geräteinstallation Ein- und Ausschalten Computeranschluss Montage und Einstellung des Druckkopfes Installation von Druckmedien Funktionen der Tasten und Knöpfen Tinte hinzufügen und Druckkopf mit Tinte füllen Positiver Tintendruck Unterdruckeinstellung... -
Seite 33: Geräteinstallation
LIYU PZR-KV-1-Serie High Speed Geräteinstallation Bitte kaufen Sie einen Computer gemäß der Konfigurationsanforderungen und installieren Sie die erforderliche Software (Windows XP-Betriebssystem, Grafik- und Bildverarbeitungssoftware, RIP- Software, bitte berücksichtigen Sie die Software-Bedienungsanleitung oder wenden Sie sich an den Kundendienst unseres Unternehmens bezüglich der Installation von Software). Bitte prüfen Sie sorgfältig, ob die Packliste mit den Artikeln in der Box übereinstimmt und ob das Gerät nach dem Öffnen der Verpackung intakt ist. -
Seite 34: Ein- Und Ausschalten
LIYU PZR-KV-1-Serie High Speed Ein- und Ausschalten Einschalten AC 220 V 50 Hz Die Maschine verwendet eine Energieversorgung. Die technischen Daten und Verbindungsverfahren werden wie folgt beschrieben, bitte achten Sie darauf, sie gemäß den Beschreibungen und Spezifikationen zu verbinden. 11OV 60 Hz Stromversorgung benötigt Transformator, und unser Unternehmen kann Anwender, je nach Auftragsbedarf (Bitte ordnungsgemäß... -
Seite 35: Ausschalten
LIYU PZR-KV-1-Serie High Speed Bringern Sie den Lüftungsschalter der Steuerung, der Maschinenleistung, im unteren linken Gehäuse, auf Stellung “ON”. Einschalten der linken und rechten „NOT-AUS“ -Taste. Drücken Sie die „POWER“ -Taste der Maschine (beide linken und rechten Tastenfelder haben eine „POWER“ -Taste). Dann startet die Maschine den Selbsttest. -
Seite 36: Computeranschluss
LIYU PZR-KV-1-Serie High Speed Computeranschluss Verbinden Sie das vorhandene USB-Kabel der Maschine am USB-Port des Computers, um die Maschine zu starten. Wenn das Laufwerk nicht auf dem Computer installiert ist, werden die Benutzer aufgefordert, das Laufwerk-Programm zu installieren. Wählen Sie "Installieren von der Liste oder vorgesehenen Ort / install from the list or designated location", und klicken Sie auf Weiter, dann müssen Sie den Laufwerkspeicherpfad auswählen (wahrscheinlich: c:\LiYuPrint_UV\LiYuPrintDriver\LiYuDriver_USB... - Seite 37 LIYU PZR-KV-1-Serie High Speed Installation des Laufwerkprogramms startet. Es kann sich ein Fenster öffnen, dann einfach „fortsetzen / continue anyway“ klicken, und die Installation wird fortgesetzt. Der erste Teil der Installation ist beendet. Benutzerhandbuch PZR-KV-1-Serie www.liyu-dms.com - 37 -...
-
Seite 38: Montage Und Einstellung Des Druckkopfes
LIYU PZR-KV-1-Serie High Speed Nachdem der erste Teil der Installation abgeschlossen ist, werden Sie nochmals aufgefordert eine neue Software aus dem System herauszusuchen. Wiederholen Sie einfach Schritt 1 bis 4, um die Installation abzuschließen. Nach dem vollständigen Abschluss der Installation, öffnen Sie den Geräte-Manager des Systems. Wenn Sie das neu installierte USB-Gerät finden --- U_V_USB Transfer Device , zeigt es die erfolgreiche Installation an. -
Seite 39: Druckkopfinstallation
LIYU PZR-KV-1-Serie High Speed KM512iLNB-30 Druckkopfkennzeichnung: 30: 30 pl N: Ohne eingebaute Heizung des Druckkopfes (lösungsmittelbasierter Druckkopf ist ein N-Typ-Druckkopf) H: Mit eingebauter Heizung des Druckkopfes (UV-Typ ist ein H-Typ- Druckkopf). 001957: Nummer des Druckkopfs L: 12.6V und R: 12.6V markieren jeweils die Referenzspannung der linken und rechten Düsenreihe. - Seite 40 LIYU PZR-KV-1-Serie High Speed 3. Platzieren Sie den Druckkopf auf der Bodenplatte, wie im folgenden Installationsschema gezeigt. 4. Befestigen des Druckkopfes mit Befestigungs- und Stellschrauben, wie in der folgenden Abbildung dargestellt. Hinweis: Schraube, Federring und Unterlegscheibe, wie unter 1 in der obigen Abbildung markiert, werden verwendet um den Druckkopf mit der Spezifikation von M4x16 zu fixieren.
- Seite 41 LIYU PZR-KV-1-Serie High Speed der vorderen und hinteren Position des Druckkopfes verwendet. 5. Installieren Sie alle Druckköpfe auf die Druckkopfbodenplatte, gemäß den oben genannten vier Schritten, und ziehen Sie alle Befestigungs- und Einstellschrauben fest. 6. Nachdem Sie alle Druckköpfe gemäß dem oben beschriebenen Verfahren installiert haben, wird der Tintenkanal des Druckkopfes installiert.
-
Seite 42: Elektrischer Anschluss
LIYU PZR-KV-1-Serie High Speed Hinweis: Die Markierung H, in der obigen Abbildung, ist die Anzahl der Montageposition des Druckkopfes. Die Markierung O ist die Anzahl der Tintenauslassröhrchen des Druckkopfes, während die Markierung I der Anzahl der Tinteneinlassröhrchen des Druckkopfes entspricht. Während der Druckkopfinstallation und dem Anschluss der Tintenröhrchen, verbinden Sie diese eins-zu-eins entsprechend der End-Nummern. -
Seite 43: Maschine Mit 4 Druckköpfen
LIYU PZR-KV-1-Serie High Speed Maschine mit 4 Druckköpfen Wenn die Hochgeschwindigkeitsmaschine mit vier Druckköpfen ausgestattet ist: Die entsprechende Verbindung zwischen Druckkopfverbindungsdraht und dem Druckkopf auf der Beförderungsplatte, wird in der folgenden Abbildung dargestellt: Maschine mit 8 Druckköpfen Wenn die Hochgeschwindigkeitsmaschine mit acht Druckköpfen ausgestattet ist: Die entsprechende Verbindung zwischen Druckkopfverbindungsdraht und dem Druckkopf auf der Beförderungsplatte, wird in der folgenden Abbildung dargestellt: Benutzerhandbuch PZR-KV-1-Serie... - Seite 44 LIYU PZR-KV-1-Serie High Speed 2. Der elektrische Anschluss des Druckkopfes ist relativ einfach. Verbinden Sie einfach die Treiberplatine des Druckkopfes mit dem Druckkopfverbindungsdraht mit angeschlossenem 50PIN Anschlusskabel. Achten Sie auf die Schnittstellenrichtung während des Anschlusses. Wie in der folgenden Abbildung gezeigt 50-Kern-Druckkopfverbindungsdraht Während dem Anschluss gemäß...
-
Seite 45: Einstellung Des Druckkopfes
LIYU PZR-KV-1-Serie High Speed Einstellung des Druckkopfes Um die Druckqualität zu gewährleisten, vor dem Drucken des Bildes, die notwendige Anpassung der physikalischen Lage des Druckkopfes durchführen. Um die Vertikalität zwischen den Düsenleitungen und Druckrichtung zu gewährleisten müssen sich die Düsen in der gleichen Reihe, in der gleichen horizontalen Linie befinden, und die letzte Düse in der ersten Reihe einen Abstand (von 25,4 mm / physikalische Auflösung des Druckkopfes) zur ersten Düse in der zweiten Reihe haben. -
Seite 46: Installation Von Druckmedien
LIYU PZR-KV-1-Serie High Speed um die Effekte nochmals zu überprüfen. Wenn das Ergebnis noch nicht zufriedenstellend ist, kehren Sie zu Schritt 1 zurück und fahren mit den nächsten Schritten fort, bis Sie zufriedenstellende Ergebnisse erhalten. Installation von Druckmedien Einzelrollenaufnahme- und Zuführsystem Plattform Medien Rollenabzieher... -
Seite 47: Doppelrollen-Zuführsystem
LIYU PZR-KV-1-Serie High Speed Doppelrollen-Zuführsystem Plattform Medien Rollenabzieher Doppelwalze Schalter: Optoelektronische Einspeisung Hier befinden sich die zwei Endlagen der Spannwelle während der Medienaufnahme Hinweis: Die beiden Einzel- und Doppelrollen-Zuführungssysteme können als automatische Aufwickeleinrichtung konfiguriert werden. Das obige Beispiel steht nur für zwei gemeinsame Konfigurationen. -
Seite 48: Linkes Tastenfeld
LIYU PZR-KV-1-Serie High Speed Linkes Tastenfeld Wird verwendet, um den Tintenstrahldrucker einzuschalten. (1) Power-Taste Schalten Sie den Tintenstrahldrucker an und schalten Sie den Luftschalter im Starkstrom-Schaltschrank an, um zu gewährleisten, dass der Not-AUS-Schalter aktiviert ist. Dann die Taste drücken, um das Gerät zu starten. -
Seite 49: Absaugung Tastenfeld
LIYU PZR-KV-1-Serie High Speed 1: Unterdruckmanometer Es wird verwendet, um das Vakuum im (Unterdruckmesser) Hilfstintenbehälter anzuzeigen, einzustellen und zu prüfen 2: Not-AUS-Schalter Im Notfall, drücken Sie die Taste und der Tintenstrahldrucker wird angehalten. 3: Knopf für Vakuumeinstellung Ein /Aus, und Vakuum der Plattform anpassen. 4:Andruckrolle Auf-/Ab-Taste Wird verwendet, um die Andruckrolle zu heben oder zu senken. -
Seite 50: Tastenfeld Hinter Der Rechten Gehäuse
LIYU PZR-KV-1-Serie High Speed Saugschalter SW 3 Schalten Sie das Sauggebläse ein- oder aus, von 2,5 bis 3,2 m auf der Maschinenplattform (vom rechten Ende der Plattform aus). Tastenfeld hinter dem rechten Gehäuse 1:Manuelle/Automatische Drücken Sie die Taste für die manuelle Zuführung. Zuführung Taste muss zusammen mit der zweiten oder dritten Taste gedrückt werden. -
Seite 51: Infrarotheizung
LIYU PZR-KV-1-Serie High Speed unten ist, drücken Sie die Taste, und die Andruckrolle fährt hoch Infrarotheizung Schalten Sie die Lüfter im Teilbereich von 0 bis 1,8 m der Infrarotheizung ein oder aus (vom rechten Ende der Infrarotheizung). Schalten Sie die Lüfter im Teilbereich von 1,8 bis 2,5 m der Infrarotheizung ein oder aus (vom rechten Ende der Infrarotheizung). -
Seite 52: Schalter Von Einzel- Und Doppelrollen-Zuführsystem
LIYU PZR-KV-1-Serie High Speed 1: Infrarotstrahler Schalten Sie das Infrarotrohr und den Temperaturregler ein. Die Temperatur der Werkseinstellung beträgt 50℃. Der Kunde muss die Temperatur gemäß den aktuellen Bedingungen einstellen. Drücken Sie die "Set"-Taste, die Zahl nach der Dezimalstelle fängt an zu blinken, nehmen Sie die Einstellungen durch Drücken der Tasten „∧"... -
Seite 53: Tinte Auffüllen Und Druckkopf Mit Tinte Befüllen
LIYU PZR-KV-1-Serie High Speed Tinte auffüllen und Druckkopf mit Tinte befüllen Tinte und Reinigungsflüssigkeit einfüllen Direkt den Behälter mit Reinigungsflüssigkeit und den Tintenbehälter, mit genügend Tinte, im unteren rechten Gehäuse der Maschine platzieren, gemäß der Farbreihenfolge wie auf den Filtern dargestellt (Platzierung, wie in der folgenden Abbildung dargestellt). -
Seite 54: Tinte In Den Druckkopf Injizieren
LIYU PZR-KV-1-Serie High Speed Tinte in den Druckkopf injizieren Da es sich um einen sehr wichtigen Arbeitsablauf handelt, die Tinte in den Druckkopf einzufüllen, handeln Sie bitte strikt gemäß den Vorgaben. Es gibt zwei kritische Arbeitsabläufe: Die Druckkopfreinigung und die Entlüftung. DRUCKKOPFREINIGUNG Der neue Druckkopf muss mit Reinigungsflüssigkeit gespült werden, bevor Tinte zum ersten Mal eingefüllt wird, da in die Düse des Druckkopfes eine Schutzflüssigkeit eingefüllt wurde. -
Seite 55: Positiver Tintendruck
LIYU PZR-KV-1-Serie High Speed Führen Sie den obigen Vorgang für jeden Druckkopf nacheinander durch. Nachdem für alle Druckköpfe die Entlüftung abgeschlossen ist, versetzen Sie alle Dreiwegeventile in Betriebszustand. Überdruck-Taste betätigen, so das Tinte zu allen Druckköpfen befördert wird, dann Tintenbefüllung abschließen. Falls sich Blasen im Tintenröhrchen, die zum Druckkopf führen, befinden, was sich auf die Tinte auswirkt die aus dem Druckkopf kommt, kann das obige Verfahren auch zur Durchführung des Entlüftungsvorgangs verwendet werden. - Seite 56 LIYU PZR-KV-1-Serie High Speed Status: Name Funktion Nummer Um einen stetigen Unterdruck des Druckkopfes Vakuum-Drucksystem in Übereinstimmung mit den Einstellungen des Vakuum-Manometers zu gewährleisten. Zur Aufrechterhaltung des Drucks innerhalb Überdruck-Manometer des Einstellbereichs, wenn Tinte mit Überdruck ausströmt. 1. Berechnung des Einstellwertes des Unterdruckmanometers: Insgesamt müssen zwei Werte auf dem Unterdruckmanometer eingestellt werden: P_1 und P_2, deren Einheit ist kPa.
- Seite 57 LIYU PZR-KV-1-Serie High Speed Achtung: Wenn die Einstellwerte des Druckmanometers eingestellt werden, sollte der Wert zwischen Ihren Einstellungen 0,2 nicht überschreiten. Hier ein Beispiel, um den Einstellvorgang zu demonstrieren. Das Unterdruckmanometer zeigt normalen Unterdruck „MODE“-Taste drücken Das Manometer zeigt Lo_1 und seinen aktuellen Einstellwert an.
-
Seite 58: Kapitel 3 Wartung Und Service
LIYU PZR-KV-1-Serie High Speed Kapitel 3 Wartung und Service Inhalt dieses Kapitels: Anleitung zur täglichen Wartung Druckkopf-Wartungsanleitung Tinten Gebrauchsrichtlinien Benutzerhandbuch PZR-KV-1-Serie www.liyu-dms.com - 58 -... -
Seite 59: Anleitung Zur Täglichen Wartung
LIYU PZR-KV-1-Serie High Speed Anleitung zur täglichen Wartung Halten Sie die Arbeitsumgebung des Druckers sauber und belüftet, und entfernen Sie regelmäßig Staub und Tinte. Halten Sie die Arbeitsfläche sauber. Jedes Mal bevor Sie beginnen, prüfen Sie erst ob die Arbeitsplatte gereinigt wurde, um Beschädigungen am Druckkopf zu vermeiden. Injizieren Sie nach jeweils 40 Stunden Betrieb, mit einer Fettpresse, Lithiumfette in den Schieber, um den Reibungswiderstand gegen die Führungsschiene zu reduzieren und die Lebensdauer zu verlängern. - Seite 60 LIYU PZR-KV-1-Serie High Speed Bei der Verwendung des Druckers, nur Tinte verwenden, die vom Hersteller festgelegt oder von KONICA authentifiziert wurde. Ändern Sie die Tinte nicht nach Belieben, oder es könnte zu einer Fehlfunktion des Druckkopfes führen. Wenn das Gerät ausfällt, sollten Wartungsmethoden verschiedener Art, entsprechend der Länge der Ausfallzeit, vorgenommen werden: Wenn die Ausfallzeit des Druckers innerhalb eines Arbeitstages liegt, und Sie nicht bereit sind ihn auszuschalten, sollte er in den Flash-Spray-Modus versetzt werden.
-
Seite 61: Richtlinien Zur Tintennutzung
LIYU PZR-KV-1-Serie High Speed Die folgenden Punkte sind sehr wichtig, um einen guten Zustand der Düse zu gewährleisten. Die Anforderung an die Arbeitsumgebung des Druckers sollte eingehalten werden, besonders die Temperatur. Die Druckkopftemperatur sollte zwischen 15 °C und 30 °C liegen. Die Druck- °... -
Seite 62: Anhang I: Detaillierte Einstellung Des Unterdruckmanometers
LIYU PZR-KV-1-Serie High Speed Anhang I: Detaillierte Einstellung des Unterdruckmanometers Panasonic DP-101 Digitaler Unterdruck-Schalter wurde speziell entworfen um das Vakuum im Bereich - 100 ~ -100 kPa zu prüfen und zu kontrollieren, 4-Kern-Schnittstelle ist angelegt für Steuersignalleitung und Unterdruckmanometer, und ist mit der Tintenplatte sowie SMC ZSE 30A vollständig kompatibel. Das DP-101-Manometer verfügt über zwei Bildschirme, von denen das Hauptdisplay den Wert in Echtzeit anzeigt, während der kleinere Bildschirm den eingestellten Wert anzeigt. - Seite 63 LIYU PZR-KV-1-Serie High Speed 3. Drücken Sie die „MODE“-Taste, um OUT2 einzustellen, das Hauptdisplay zeigt bei der ersten Aktivierung OFF an. Durch betätigen der Tasten ▲ und ▼ den OUT2- Ausgangsmodus einstellen. Das untere Bild zeigt die Anzeigeoberfläche des Unterdruckmanometers. (OFF-Modus) (EASY-Modus) (Hysterese-Modus)
- Seite 64 LIYU PZR-KV-1-Serie High Speed Mit dem Standardwert 111 schwankt das Unterdruckmonometer zu häufig im Steuerungs-prozess. Bedienungsablauf: Drücken Sie die „MODE“-Taste dreimal, und die Schnittstelle des Manometers wird so angezeigt: Durch betätigen der Tasten ▲ und▼ stellen Sie den Wert auf ein.
