Topmeter Regulierventil zur Einregulierung des
Volumenstroms. Das Ventiloberteil besteht aus
einem Ventilkegel mit steigender Spindel und
einem Handrad für die Einstellung.
Im Handrad ist das Sichtglas eingebaut, an wel-
chem der Durchfluss je nach Stellung des Anzei-
gekörpers direkt in L/min an der aufgedruckten
Skala abgelesen werden kann.
Die Einstellung am Topmeter kann durch die mit-
gelieferte Arretierkappe blockiert und bei Bedarf
plombiert werden.
Volumenstromregulierung
Arretierkappe entfernen. Die Regulierung erfolgt
durch Drehen am schwarzen Handrad, wobei der
Ventilkegel im rechtsgängigen Drehsinn niederge-
schraubt wird.
Der Volumenstrom verringert sich bis zur voll-
ständigen Absperrung. Öffnen des Ventils erfolgt
in umgekehrtem Drehsinn.
Reinigung Topmeter
Sichtglas und Messfeder können zu Wartungs-
zwecken auch bei vollem Anlagendruck demon-
tiert und gereinigt werden.
Dazu das schwarze Handrad fest gegenhalten
und das Sichtglas durch Drehen vom Handrad
lösen (Drehsinn links).
Dabei keine Werkzeuge verwenden:
Bruchgefahr!
Das Schauglas zügig abschrauben und zusam-
men mit der innenliegenden Feder abnehmen.
Das Topmeter sperrt selbsttätig ab, sobald das
Schauglas abgehoben und die Feder entfernt ist.
In diesem Zustand kann leichter Wasserverlust
aus dem Ventil auftreten.
Schauglas zügig reinigen und in umgekehrter
Reihenfolge zusammenschrauben.
6 von 8
7

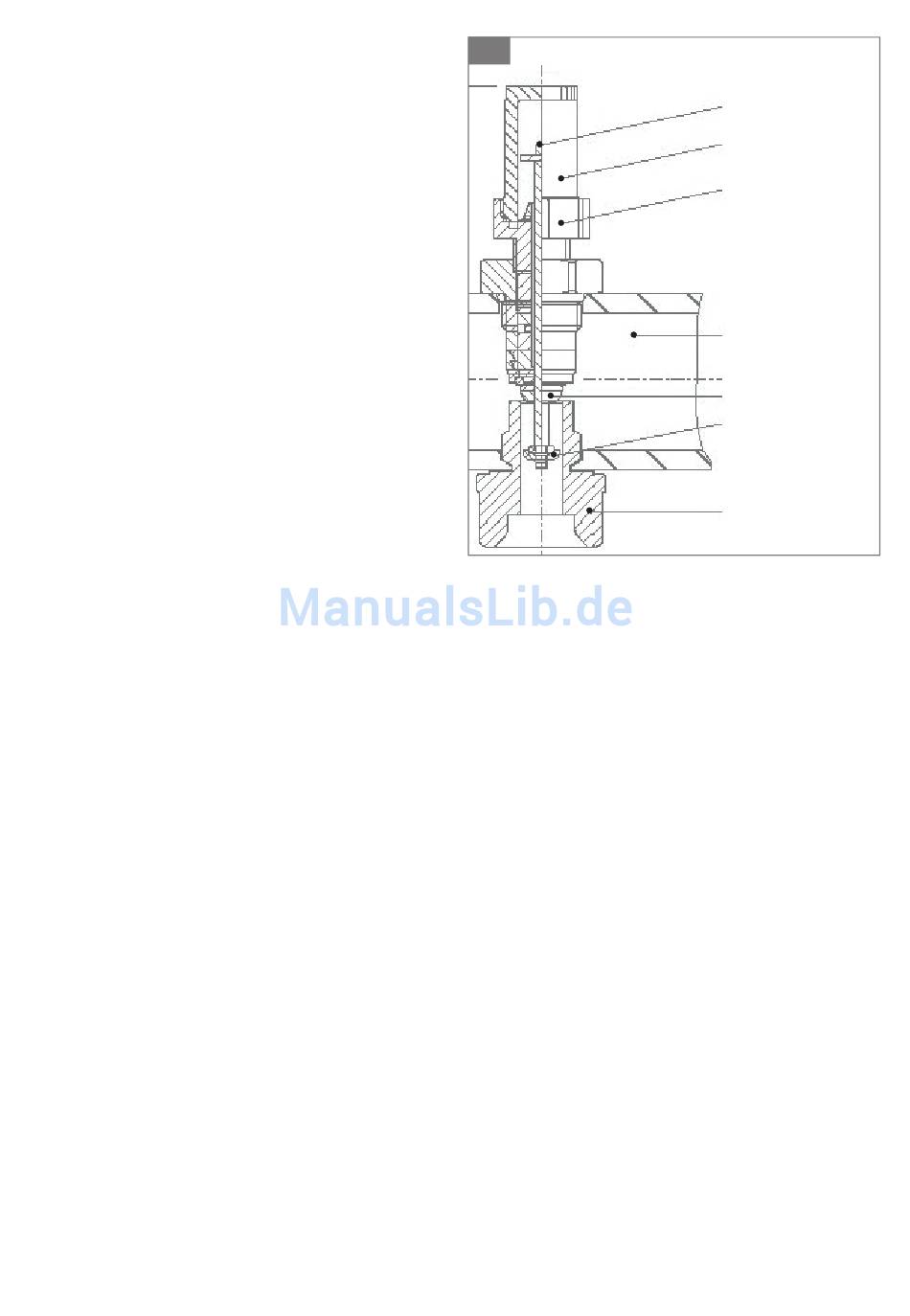

Anzeigekörper
Sichtglas mit
Skala
Spindel
Ventilgehäuse
Ventilkegel
Prallscheibe
Ventilunterteil
