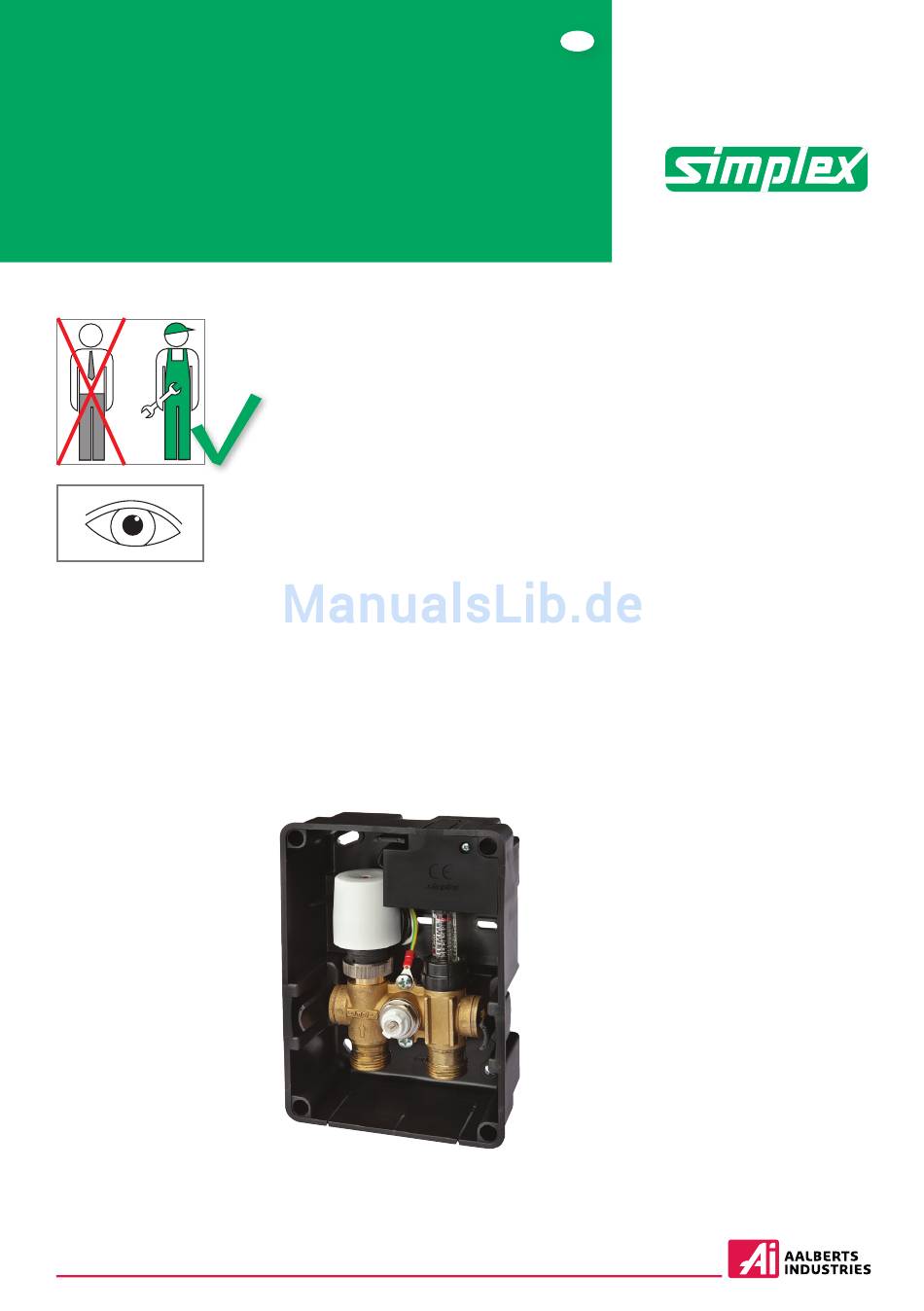

Installationsanleitung | Betriebshinweise
Kombibox
RTL-TH BASIC
Arbeiten an der Heizungsanlage müssen von qualifiziertem
Fachpersonal und in Übereinstimmung mit den jeweils
gültigen Vorschriften, Richtlinien und Regeln der Technik
ausgeführt werden.
Besonders zu beachten sind:
DIN EN 1264
Flächenintegrierte Heiz- und Kühlsysteme
DIN EN 12828 Heizungssysteme in Gebäuden
DIN 18 380
Heizanlagen und zentrale Wassererwärmungs-
anlagen
VDE 0100
Errichten von Niederspannungsanlagen
VDI 2035
Steinbildung in Trinkwassererwärmungsanlagen
und Warmwasserheizungsanlagen
BGV
Berufsgenossenschaftliche Vorschriften
DE
Werbung
Inhaltszusammenfassung für Simplex RTL-TH BASIC
- Seite 1 Installationsanleitung | Betriebshinweise Kombibox RTL-TH BASIC Arbeiten an der Heizungsanlage müssen von qualifiziertem Fachpersonal und in Übereinstimmung mit den jeweils gültigen Vorschriften, Richtlinien und Regeln der Technik ausgeführt werden. Besonders zu beachten sind: DIN EN 1264 Flächenintegrierte Heiz- und Kühlsysteme DIN EN 12828 Heizungssysteme in Gebäuden...

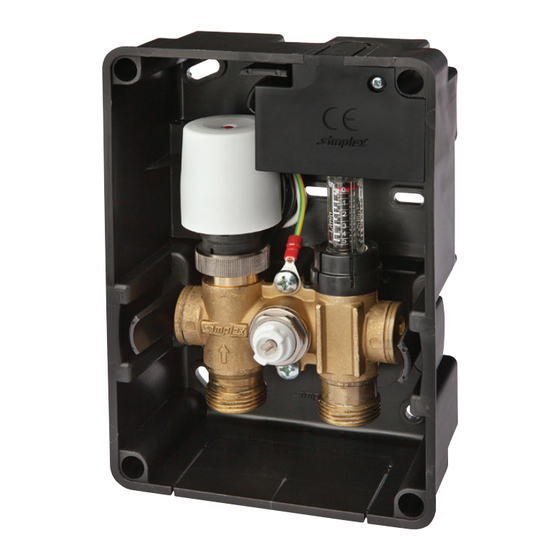

- Seite 2 ✓ Topmeter ✓ elektrothermischer Stellantrieb ✓ „easy-connect“ Steckanschluss Die Kombibox RTL-TH BASIC ist kombinierbar mit einem handelsüblichen Raumtemperaturregler 230 V / 50 Hz. Einsatzbereich Warmwasser-Heizungsanlagen Bei kombinierter Radiator-Flächenheizung wird die Regelbox RTL-TH BASIC zur raumtemperaturabhängigen Regelung der Flächenheizung unter Begrenzung der Rücklauftemperatur eingesetzt.
- Seite 3 Der Ventilblock hat 3/4“ AG (Eurokonus) für rohrseitigen Anschluss mittels Simplex Klemm- verschraubung. Der eingebaute Sicherheitsschalter schließt die Armatur bei Überschreitung einer Vorlauftempe- Bereich 0 Bereich 1 ratur von ca. 40 °C. Auch bei Wärmeanforderung durch ein ange- schlossenes elektr. Raumthermostat bleibt diese...
- Seite 4 Beim Anschluss an das Rohrleitungsnetz ist auf Funktionsskizze spannungfreien Anschluss und auf die korrekte Fließrichtung (Vorlauf links - siehe Pfeilmarkie- Heizkörper rung!) zu achten. Vertauschte Anschlüsse führen Regelbox zu Ventilgeräuschen und schlechtem Regelver- halten. Spannungsfreiheit am Klemmanschluss muss auch beim Betrieb der Anlage gewährleistet sein, d.h.
- Seite 5 Klemmleiste Steckplatz 1: Steckplatz 2 und 3: Steckplatz 4: Neutralleiter, Anschluss nicht belegt, verschlossen Phase, Anschluss Raumtemperaturregler Raumtemperatur- regler 2-polige Klemme zum Anschluss des Schutzleiters Stellantrieb Erdungs- anschluss Gehäuse Topmeter Rücklauf- temperatur- begrenzer (verdeckt) Technische Daten Abmessungen Stellantrieb Winkelausgleich Box 6°...
- Seite 6 Topmeter Topmeter Regulierventil zur Einregulierung des Anzeigekörper Volumenstroms. Das Ventiloberteil besteht aus Sichtglas mit einem Ventilkegel mit steigender Spindel und Skala einem Handrad für die Einstellung. Spindel Im Handrad ist das Sichtglas eingebaut, an wel- chem der Durchfluss je nach Stellung des Anzei- gekörpers direkt in L/min an der aufgedruckten Skala abgelesen werden kann.
- Seite 7 Maßzeichnung G 3/4 a Eurokonus (Angaben in mm) 7 von 8...
- Seite 8 Die Abbildungen sind symbolisch und können vom jeweiligen Produkt abweichen. Technische Änderungen und Irrtum vorbehalten. K80400750 01/2017 Simplex Armaturen & Systeme GmbH | Isnyer Straße 28 | Tel. +49 75 66 94 08-0 | 88260 Argenbühl - Eisenharz | Fax +49 75 66 94 08-75...
