Der Ventilblock hat 3/4" AG (Eurokonus) für
rohrseitigen Anschluss mittels Simplex Klemm-
verschraubung.
Der eingebaute Sicherheitsschalter schließt die
Armatur bei Überschreitung einer Vorlauftempe-
ratur von ca. 40 °C.
Auch bei Wärmeanforderung durch ein ange-
schlossenes elektr. Raumthermostat bleibt diese
Sicherheitsabschaltung bis zur Erreichung einer
Rücklauftemperatur von ca. 38 °C aktiv.
Bei Unterschreiten dieser Temperatur gibt der
Sicherheitsschalter die Armatur selbsttätig
wieder frei.
Montage

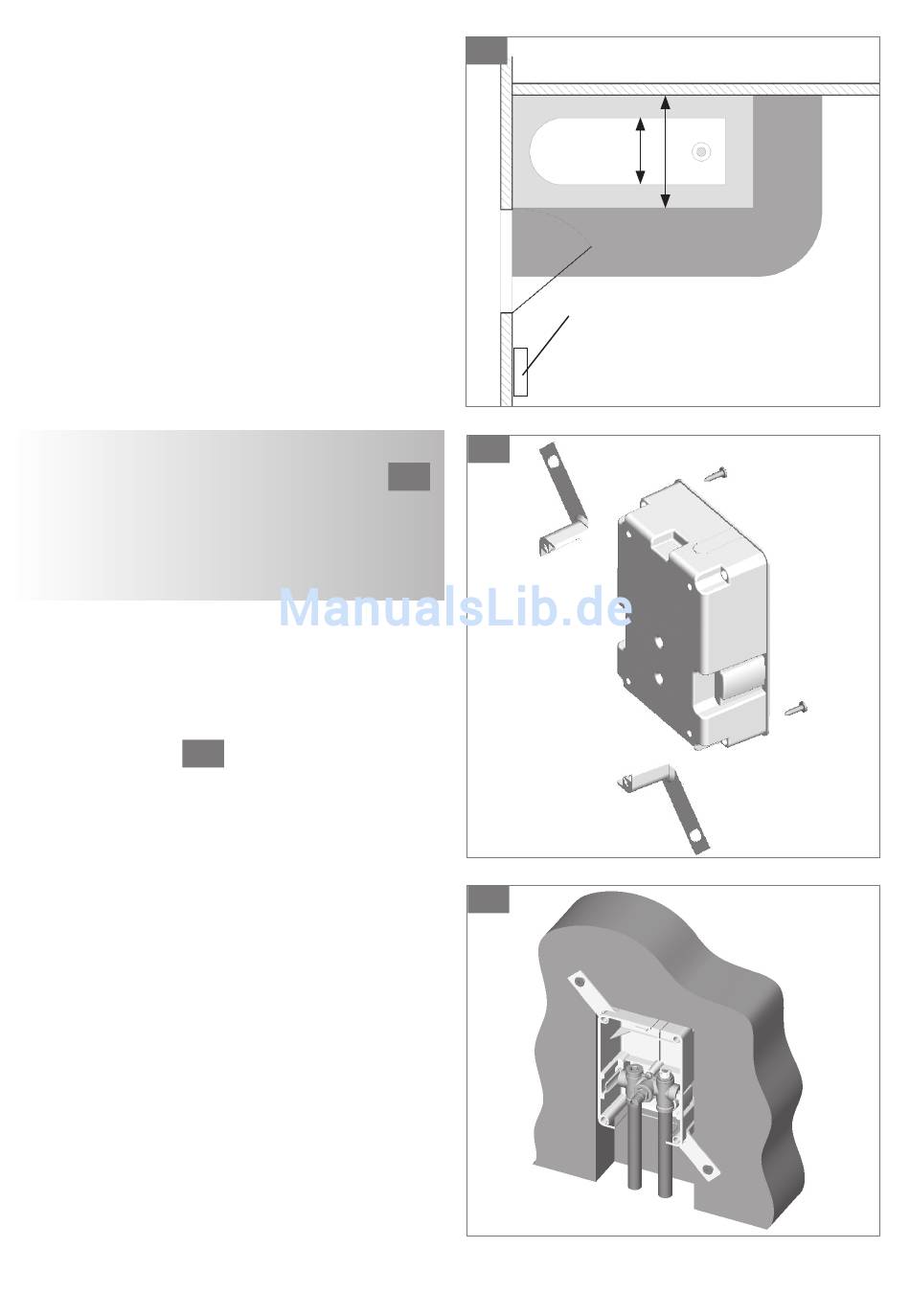

Hinweis zur Anordung der Regelbox in
Räumen mit Duschen oder Badewannen:
Um den Kontakt mit Spritzwasser zu vermeiden,
muss die Regelbox entsprechend DIN VDE 0100-
701 außerhalb der Bereiche 0, 1 und 2 ange-
ordnet werden.
Die Installationsbox zur Montage vorbereiten,
indem die Befestigungslaschen von hinten in
die an den Eckpunkten der Box angebrachten
Bohrungen eingeführt und von vorne durch die
beiliegenden Schrauben gegen herausfallen
2
gesichert werden.
Die Befestigungslaschen werden zweckmäßig
über Kreuz angeordnet. Die Laschen können
aber auch je nach Baustellensituation beliebig
vertauscht werden. Zur Herstellung eines Tie-
fenausgleichs lassen sich die Laschen horizontal
verschieben, solange die Schrauben noch nicht
vollständig eingeschraubt sind.
Die Box wird in einer ausreichend großen
Wandaussparung (ca. 180 x 230 mm) an den
Befestigungslaschen auf der Rohwand befestigt.
Hierbei ist die Markierung der Bauabdeckung
zur Außenkante Fertigwand zu beachten, damit
die Box optimal in der Tiefe ausgerichtet ist. An-
schließend Box mit den Stellschrauben fixieren.
Vor dem Anschluss der Rohrleitungen sind die
Aussparungen an der Box durch Ausbrechen
der Wandungen an den entsprechenden Stellen
herzustellen.
1
Bereich 0
Regelbox RTL-TH BASIC
2
1
3
Bereich 1
Bereich 2
3 von 8
