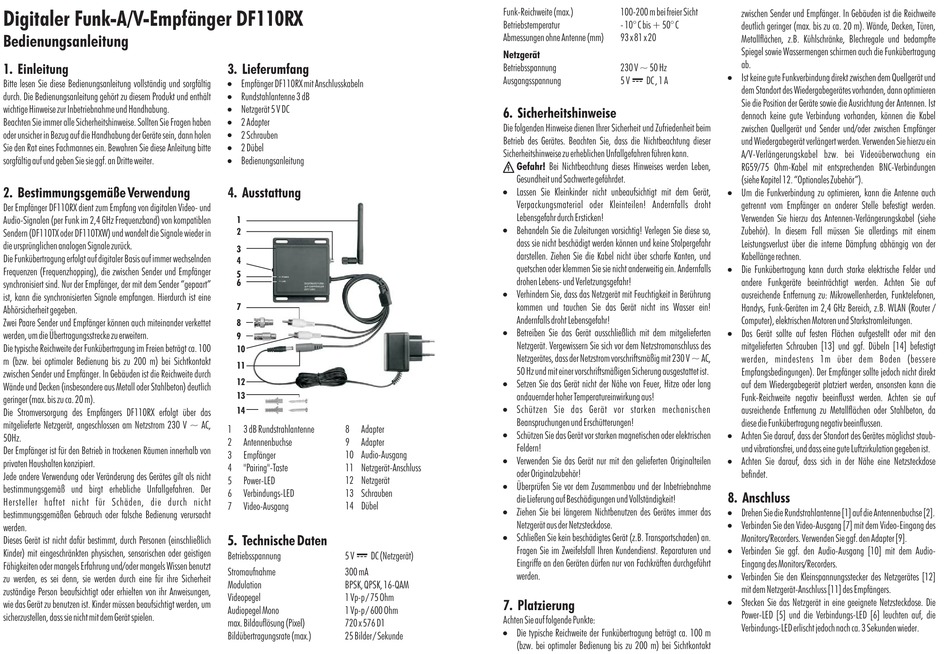

Digitaler Funk-A/V-Empfänger DF110RX
Bedienungsanleitung
1. Einleitung
Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig
durch. Die Bedienungsanleitung gehört zu diesem Produkt und enthält
wichtige Hinweise zur Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben
oder unsicher in Bezug auf die Handhabung der Geräte sein, dann holen
Sie den Rat eines Fachmannes ein. Bewahren Sie diese Anleitung bitte
sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
2. Bestimmungsgemäße Verwendung
Der Empfänger DF110RX dient zum Empfang von digitalen Video- und
Audio-Signalen (per Funk im 2,4 GHz Frequenzband) von kompatiblen
Sendern (DF110TX oder DF110TXW) und wandelt die Signale wieder in
die ursprünglichen analogen Signale zurück.
Die Funkübertragung erfolgt auf digitaler Basis auf immer wechselnden
Frequenzen (Frequenzhopping), die zwischen Sender und Empfänger
synchronisiert sind. Nur der Empfänger, der mit dem Sender "gepaart"
ist, kann die synchronisierten Signale empfangen. Hierdurch ist eine
Abhörsicherheit gegeben.
Zwei Paare Sender und Empfänger können auch miteinander verkettet
werden, um die Übertragungsstrecke zu erweitern.
Die typische Reichweite der Funkübertragung im Freien beträgt ca. 100
m (bzw. bei optimaler Bedienung bis zu 200 m) bei Sichtkontakt
zwischen Sender und Empfänger. In Gebäuden ist die Reichweite durch
Wände und Decken (insbesondere aus Metall oder Stahlbeton) deutlich
geringer (max. bis zu ca. 20 m).
Die Strom versorgung des Empfängers DF110RX erfolgt über das
mitgelieferte Netzgerät, angesc hlossen am Netzstrom 230 V ~ AC,
50Hz.
Der Empfänger ist für den Betrieb in trockenen Räumen innerhalb von
privaten Haushalten konzipiert.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der
Hersteller haftet nicht für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht
werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
3. Lieferumfang
!
Empfänger DF110RX mit Anschlusskabeln
!
Rundstahlantenne 3 dB
!
Netzgerät 5 V DC
!
2 Adapter
!
2 Schrauben
!
2 Dübel
!
Bedienungsanleitung
4. Ausstattung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1 3 dB Rundstrahlantenne 8 Adapter
2 Antennenbuchse 9 Adapter
10 Audio-Ausgang
3 Empfän ger
11 Netzgerät-Anschluss
4 "Pairing"-Taste
12 Netzgerät
5 Power-LED
13 Schrauben
6 Verbindungs-LED
7 Video-Ausgang 14 Dübel
5. Technische Daten
"
Betriebsspannung 5 V DC (Netzgerät)
Stromaufnahme 300 mA
Modulation BPSK, QPSK, 16-QAM
Videopegel 1 Vp-p / 7 5 Ohm
Audiopegel Mono 1 Vp-p / 600 Ohm
max. Bildauflösung (Pixel) 720 x 576 D1
Bildübertragungsrate (max.) 25 Bilder / Sekunde
Funk-Reichweite (max.) 100-200 m b ei freier Sicht
Betriebstemperatur - 10° C bis + 50° C
Abmessungen ohne Antenne (mm) 93 x 81 x 20
Netzgerät
Betriebsspannung 230 V ~ 50 Hz
"
Ausgangsspannung 5 V DC , 1 A
6. Sicherheitshinweise
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim
Betrieb des Gerätes. Beachten Sie, dass die Nichtbeachtung dieser
Sicherheitshinweise zu erheblichen Unfallgefahren führen kann.
Gefahr! Bei Nichtbeachtung dieses Hinweises werden Leben,
Gesundheit und Sachwerte gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät,
Verpackungsmaterial oder Kleinteilen! Andernfalls droht
Lebensgefahr durch Ersticken!
!
Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so,
dass sie nicht beschädigt werden können und keine Stolpergefahr
darstellen. Ziehen Sie die Kabel nicht über scharfe Kanten, und
quetschen oder klemmen Sie sie nicht anderweitig ein. Andernfalls
drohen Lebens- und Verletzungsgefahr!
!
Verhindern Sie, dass das Netzgerät mit Feuchtigkeit in Berührung
kommen und tauchen Sie das Gerät nicht ins Wasser ein!
Andernfalls droht Lebensgefahr!
!
Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten
Netzgerät. Vergewissern Sie sich vor dem Netzstromanschluss des
Netzgerätes, dass der Netzstrom vorschriftsmäßig mit 230 V ~ AC,
50 Hz und mit einer vorschriftsmäßigen Sicherung ausgestattet ist.
!
Setzen Sie das Gerät nicht der Nähe von Feuer, Hitze oder lang
andauernder hoher Temperatureinwirkung aus!
!
Schützen Sie das Gerät vor starken mechanischen
Beanspruchungen und Erschütterungen!
!
Schützen Sie das Gerät vor starken magnetischen oder elektrischen
Feldern!
!
Verwenden Sie das Gerät nur mit den gelieferten Originalteilen
oder Originalzubehör!
!
Überprüfen Sie vor dem Zusammenbau und der Inbetriebnahme
die Lieferung auf Beschädigungen und Vollständigkeit!
!
Ziehen Sie bei längerem Nichtbenutzen des Gerätes immer das
Netzgerät aus der Netzsteckdose.
!
Schließen Sie kein beschädigtes Gerät (z.B. Transportschaden) an.
Fragen Sie im Zweifelsfall Ihren Kundendienst. Reparaturen und
Eingriffe an den Geräten dürfen nur von Fachkräften durchgeführt
werden.
7. Platzierung
Achten Sie auf folgende Punkte:
!
Die typische Reichweite der Funkübertragung beträgt ca. 100 m
(bzw. bei optimaler Bedienung bis zu 200 m) bei Sichtkontakt
zwischen Sender und Empfänger. In Gebäuden ist die Reichweite
deutlich geringer (max. bis zu ca. 20 m). Wände, Decken, Türen,
Metallflächen, z.B. Kühlschränke, Blechregale und bedampfte
Spiegel sowie Wassermengen sc hirmen auch die Funkübertragung
ab.
!
Ist keine gute Funkverbindung direkt zwischen dem Quellgerät und
dem Standort des Wiedergabegerätes vorhanden, dann optimieren
Sie die Position der Geräte sowie die Ausrichtung der Antennen. Ist
dennoch keine gute Verbindung vorhanden, können die Kabel
zwischen Quellgerät und Sender u nd/oder zwischen Empfänger
und Wiedergabegerät verlängert werden. Verwenden Sie hierzu ein
A/V-Verlängerungskabel bzw. bei Videoüberwachung ein
RG59/75 Ohm-Kabel mit entsprechenden BNC-Verbindungen
(siehe Kapitel 12. "Optionales Zubehör").
!
Um die Funkverbindung zu optimieren, kann die Antenne auch
getrennt vom Empfänger an anderer Stelle befestigt werden.
Verwenden Sie hierzu das Antennen-Verlängerungskabel (siehe
Zubehör). In diesem Fall müssen Sie allerdings mit einem
Leistungsverlust über die interne Dämpfung abhängig von der
Kabellänge rechnen.
!
Die Funkübertragung kann durch starke elektrische Felder und
andere Funkgeräte beeinträchtigt werden. Achten Sie auf
ausreichende Entfernung zu: Mikrowellenherden, Funktelefonen,
Handys, Funk-Geräten im 2,4 GHz Bereich, z.B. WLAN (Router /
Computer), elektrischen Motoren und Starkstromleitungen.
!
Das Gerät sollte auf festen Flächen aufgestellt oder mit den
mitgelieferten Schrauben [13] und ggf. Dübeln [14] befestigt
werden, mindestens 1m über dem Boden (bessere
Empfangsb edingungen). Der Empfänger sollte jedoch nicht direkt
auf dem Wiedergabegerät platziert werden, ansonsten kann die
Funk-Reichweite negativ beeinflusst werden. Achten sie auf
ausreichende Entfernung zu Metallflächen oder Stahlbeton, da
diese die Funkübertragung negativ beeinflussen.
!
Achten Sie darauf, dass der Standort des Gerätes möglichst staub-
und vibrationsfrei, und dass eine gute Luftzirkulation gegeben ist.
!
Achten Sie darauf, dass sich in der Nähe eine Netzsteckdose
befindet.
8. Anschluss
!
Drehen Sie die Rundstrahlantenne [1] auf die Antennenbuchse [2].
!
Verbinden Sie den Video-Ausgang [7] mit dem Video-Eingang des
Monitors/Recorders. Verwenden Sie ggf. den Adapter [9].
!
Verbinden Sie ggf. den Audio-Ausgang [10] mit dem Audio-
Eingang des Monitors/Recorders.
!
Verbinden Sie den Kleinspannungsstecker des Netzgerätes [12]
mit dem Netzgerät-Anschluss [11] des Empfängers.
!
Stecken Sie das Netzgerät in eine geeignete Netzsteckdose. Die
Power-LED [5] und die Verbindungs-LED [6] leuchten auf, die
Verbindungs-LED erlischt jedoch nach ca. 3 Sekunden wieder.
