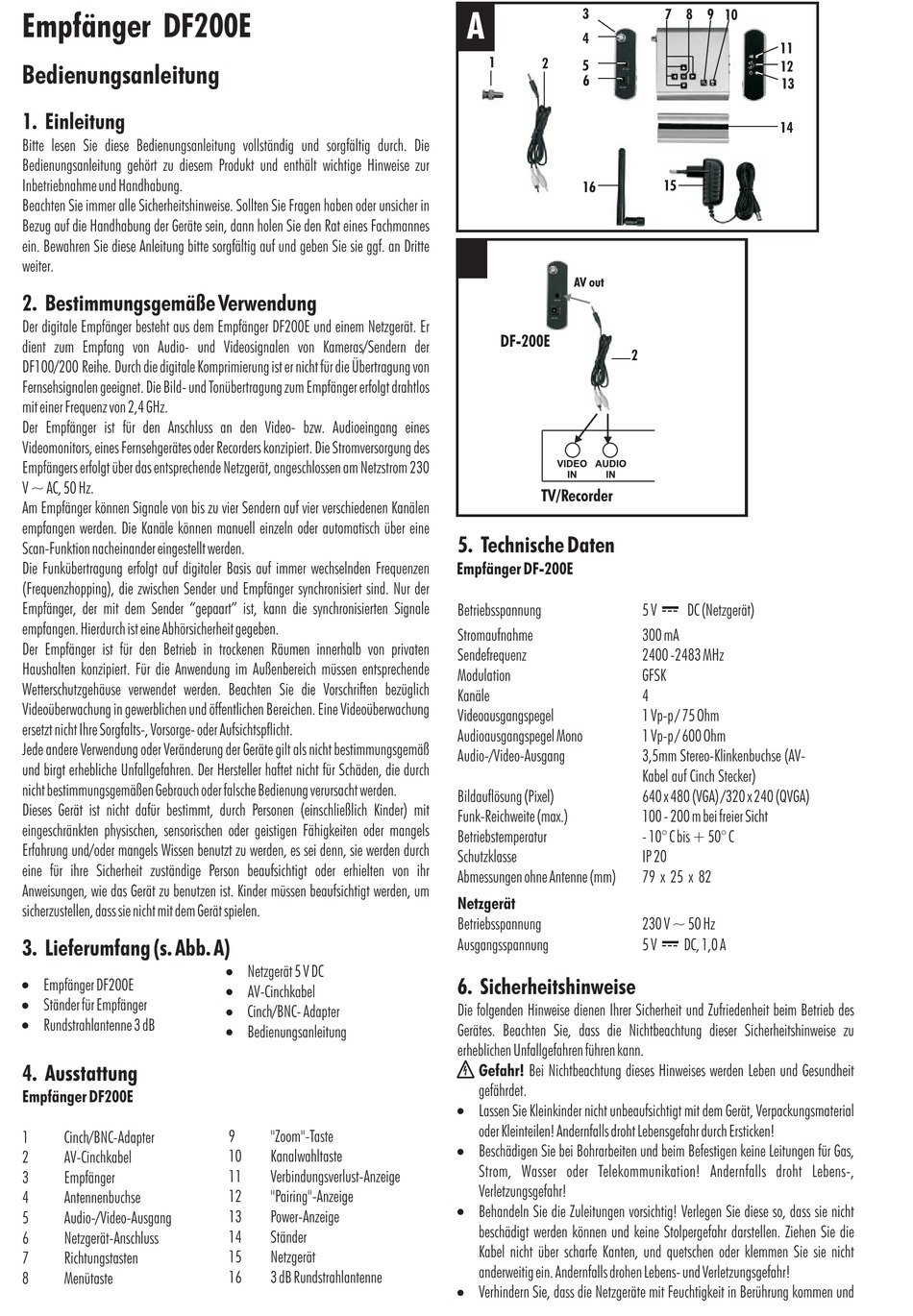

Empfänger DF200E
Bedienungsanleitung
1. Einleitung
Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Die
Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in
Bezug auf die Handhabung der Geräte sein, dann holen Sie den Rat eines Fachmannes
ein. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte
weiter.
2. Bestimmungsgemäße Verwendung
Der digitale Empfänger besteht aus dem Empfänger DF200E und einem Netzgerät. Er
dient zum Empfang von Audio- und Videosignalen von Kameras/Sendern der
DF100/200 Reihe. Durch die digitale Komprimierung ist er nicht für die Übertragung von
Fernsehsignalen geeignet. Die Bild- und Tonübertragung zum Empfänger erfolgt drahtlos
mit einer Frequenz von 2,4 GHz.
Der Empfänger ist für den Anschluss an den Video- bzw. Audioeingang eines
Videomonitors, ein es Fernsehgerätes oder Recorders konzipiert. Die Strom
Empfängers erfolgt über das entsprechende Netzgerät, angeschlossen am Netzstrom 230
V ~ AC, 50 Hz.
Am Empfänger können Signale von bis zu vier Sendern auf vier verschiedenen Kanälen
empfangen werden Die Kanäle können manuell einzeln oder automatisch über eine .
Scan-Funktion nacheinander eingestellt werden.
Die Funkübertragung erfolgt auf digitaler Basis auf immer wechselnden Frequenzen
(Frequenzhopping), die zwischen Sender und Empfänger synchronisiert sind. Nur der
Empfänger, der mit dem Sender "gepaart" ist, kann die synchronisierten Signale
empfangen. Hierdurch ist eine Abhörsicherheit gegeben
Der Empfänger ist für den Betrieb in trockenen Räumen innerhalb von privaten
Haushalten konzipiert. Für die Anwendung im Außenbereich müssen entsprechende
Wetterschutzgehäuse verwendet werden. Bea
Videoüberwachung in gewerblichen und öffentlichen Bereichen. Eine Videoüberwachung
ersetzt nicht Ihre Sorgfalts-, Vorsorge- oder Aufsichtspflicht.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht bestimmungsgemäß
und birgt erhebliche Unfallgefahren. Der Hersteller haftet nicht für Schäden, die durch
nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch
eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
3. Lieferumfang (s. Abb. A)
!
Empfänger DF200E
!
Ständer für Empfänger
!
Rundstrahlantenne 3 dB
4. Ausstattung
Empfänger DF200E
1 Cinch/BNC-Adapter
2 AV-Cinchkabel
3 Empfänger
4 Antennenbuchse
5 Audio-/Video-Ausgang
6 Netzgerät-Anschluss
7 Richtungstasten
8 Menütaste
versorgung des
.
chten Sie die Vorschriften bezüglich
!
Netzgerät 5 V DC
!
AV-Cinchkabel
! Cinch/BNC- Adapter
!
Bedienungsanleitung
9 "Zoom"-Taste
10 Kanalwahltaste
11 Verbindungsverlust-Anzeige
12 "Pairing"-Anzeige
13 Power-Anzeige
14 Ständer
15 Netzgerät
16 3 dB Rundstrahlantenne
3
A
4
1
2
5
6
16
AV out
DF-200E
TV/Recorder
5. Technische Daten
Empfänger DF-200E
Betriebsspannung
Stromaufnahme
Sendefrequenz
Modulation
Kanäle
Videoausgangspegel
Audioausgangspegel Mono
Audio-/Video-Ausgang
Bildauflösung (Pixel)
Funk-Reichweite (max.)
Betriebstemperatur
Schutzklasse
Abmessungen ohne Antenne (mm)
Netzgerät
Betriebsspannung
Ausgangsspannung
6. Sicherheitshinweise
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim Betrieb des
Gerätes. Beachten Sie, dass die Nichtbeachtung dieser Sicherheitshinweise zu
erheblichen Unfallgefahren führen kann.
Gefahr! Bei Nichtbeachtung dieses Hinweises werden Leben und Gesundheit
gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Verpackungsmaterial
oder Kleinteilen! Andernfalls droht Lebensgefahr durch Ersticken!
!
Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine Leitungen für Gas,
Strom, Wasser oder Telekommunikation! Andernfalls droht Lebens-,
Verletzungsgefahr!
!
Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so, dass sie nicht
beschädigt werden können und keine Stolpergefahr darstellen. Ziehen Sie die
Kabel nicht über scharfe Kanten, und quetschen oder klemmen Sie sie nicht
anderweitig ein. Andernfalls drohen Lebens- und Verletzungsgefahr!
!
Verhindern Sie, dass die Netzgeräte mit Feuchtigkeit in Berührung kommen und
7 8 9 10
11
12
13
14
15
2
"
5 V DC (Netzgerät)
300 mA
2400 -2483 MHz
GFSK
4
1 Vp-p / 75 Ohm
1 Vp-p / 600 Ohm
3,5mm Stereo-Klinkenbuchse (AV-
Kabel auf Cinch Stecker)
640 x 480 (VGA) /320 x 240 (QVGA)
100 - 200 m bei freier Sicht
- 10° C bis + 50° C
IP 20
79 x 25 x 82
230 V ~ 50 Hz
" DC, 1,0
5 V A
