NETGEAR MS510TX Installationsanleitung

Installation
NETGEAR 8-Port-Multi-Gigabit-Smart-Managed-Pro-
Switch mit zwei 10G-Ports (Modell MS510TX)

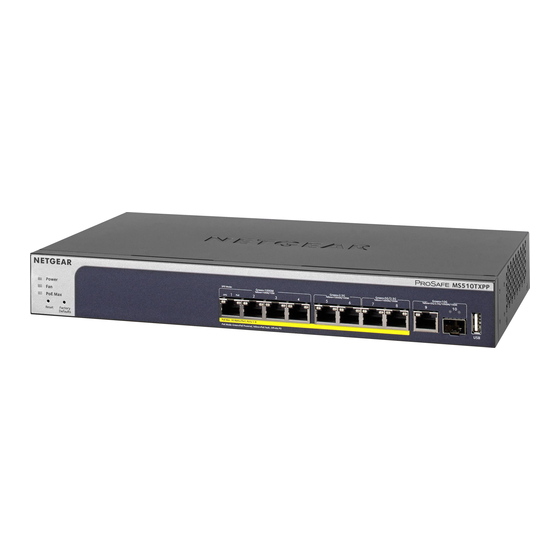

NETGEAR 8-Port Multi-Gigabit-Smart-Managed-Pro-
Switch mit PoE+ und zwei 10G-Ports (Modell MS510TXPP)
Lieferumfang
• NETGEAR Smart-Managed-Pro-Switch – Modell MS510TX oder MS510TXPP
• Wechselstromkabel (je nach Vertriebsland)
• Rutschfeste Füße zur Aufstellung auf einer Tischplatte
• 19-Zoll-Montageset für die Installation in einem Rack
• Ressourcen-CD
• Installationsanleitung
Konfigurieren des Switches mit einer
statischen IP-Adresse
Hinweis: Wenn das Netzwerk einen DHCP-Server verwendet, trifft dieser
Abschnitt nicht zu. Gehen Sie direkt weiter zu
Wenn Sie im Netzwerk statische IP-Adressen verwenden, konfigurieren Sie zuerst die
IP-Adresse des Switches, bevor Sie den Switch mit einem Netzwerk verbinden.
1. Richten Sie einen Computer mit einer statischen IP-Adresse im Subnetz
192.168.0.x ein.
2. Schließen Sie den Switch an eine Steckdose an, und schließen Sie Ihren Computer
über ein Netzwerkkabel an den Switch an.
3. Öffnen Sie einen Webbrowser, und geben Sie in die Adresszeile 192.168.0.239 ein.
Die IP-Standardadresse ist 192.168.0.239.
Die Anmeldeseite wird angezeigt.
4. Geben Sie password als Passwort ein.
Die Seite System Information (Systeminformationen) wird angezeigt.
5. Wählen Sie System > Management > IP Configuration (System > Management
MS510TX > IP-Konfiguration).
Die Seite IP Configuration (IP-Konfiguration) wird angezeigt.
MS510TXPP
6. Wählen Sie die Optionsschaltfläche Static IP Address (Statische IP-Adresse) aus:
7. Geben Sie die statische IP-Adresse, Subnetzmaske und Standard-Gateway-IP-
Adresse ein, die Sie dem Switch zuweisen wollen.
8. Klicken Sie auf die Schaltfläche Apply (Übernehmen).
Ihre Einstellungen werden gespeichert.
Verbinden des Switches mit einem Netzwerk
1. Schließen Sie Geräte an die RJ-45-Netzwerk-Ports an der Vorderseite des
Switches an. Sie können PoE und Nicht-PoE-Geräte anschließen (gilt nur für das
Modell MS510TXPP).
Verwenden Sie für 5G- und 10G-Verbindungen Netzwerkkabel der Kategorie 6
(Cat 6), 6a (Cat 6a) oder 7 (Cat 7) mit RJ45-Steckern.
2. Verbinden Sie einen RJ-45- oder SFP+-Port am Switch mit einem Netzwerk, das
einen DHCP-Server umfasst.
Hinweis:
Für kleine Büro- und Heimbüronetzwerke verbinden Sie den Switch mit dem
LAN-Port an einem Router, der wiederum mit einem Internetmodem verbunden ist.
Wenn Sie einen SFP+-Port verwenden, müssen Sie ein SFP+-Transceiver-Modul
einfügen, das bei NETGEAR erhältlich ist.
3. Schalten Sie den Switch ein, und warten Sie zwei Minuten.
Verbinden des Switches mit einem Netzwerk.
(PoE-Verbindungen,
nur MS510TXPP)
PoE-Verbindung
(2,5G) zu Access
Point WAC740
Überprüfen des PoE-Status (nur MS510TXPP)
Modell MS510TXPP kann PoE+-Strom auf den Ports 1–8 bereitstellen. Der Switch
kann bis zu 30 W PoE+ (IEEE 802.3at) an jedem Port liefern, mit einem maximalen
PoE-Leistungsbudget von 180 W über alle aktiven PoE+ Ports.
Die PoE Max-LED zeigt den Status des PoE-Budgets auf dem Switch an:
• Aus: Ausreichend (mehr als 7 W) PoE-Leistung verfügbar.
• Leuchtet gelb: Für PoE sind weniger als 7 W verfügbar.
• Blinkt gelb: Mindestens einmal waren in den vergangenen zwei Minuten weniger
als 7 W PoE-Leistung verfügbar.
Konfigurieren des Switches
Sie können den Switch entweder mit einem Webbrowser des Computers oder durch die
Installation des Smart Control Center (siehe
basierten Computer konfigurieren.
Beispielverbindungen
Internet
MS510TXPP
Nicht-PoE-Uplink (10G)
Nicht-PoE- Nicht-PoE-
Verbindung (2,5G) Verbindung (2,5G)
zu 2,5G-Gaming- zu 2,5G-NAS
Computer
Smart Control Center) auf Ihrem Windows-
Netzwerk-
router
Core
Switch
Nicht-PoE-
Verbindung (5G) zu
zwei 2,5G-Servern
