NETGEAR GS108PP Installation

Installation

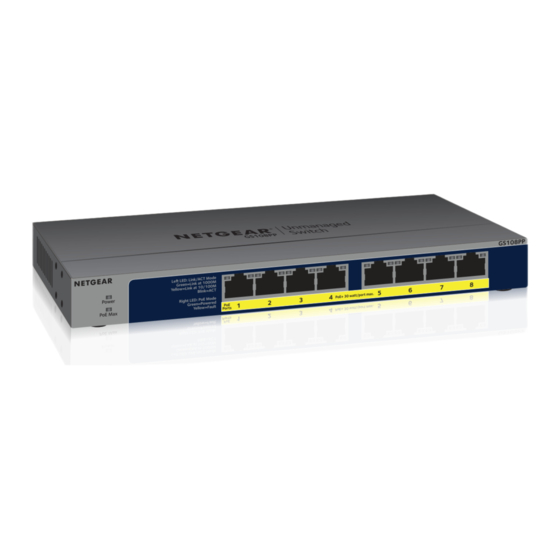

8-Port PoE/PoE+ Gigabit Unmanaged Switch
GS108PP
Lieferumfang
• Switch
• Netzteil (je nach Vertriebsland)
• Wandmontageset
• Gummifüße
• Montageset
• Installationsanleitung
Schritt 1: Schließen Sie die Geräte an.
Router
Internet
GS108PP
PoE-VoIP-Telefon
PoE+ Access Points
PoE+-Sicherheitskameras
Beispielverbindungen
Schritt 2: Schließen Sie die Stromversorgung an.
LED-Status
Power-LED Linke Port LEDs Rechte PoE LEDs
An Verbindung mit PoE wird verwendet
1.000 MBit/s
Aus Verbindung mit 100 PoE angehalten
oder 10 MBit/s (siehe „PoE-
Fehlerbehebung")
Keine PoE-Nutzung
Aktivität (blinkt)
(aus)
Keine Verbindung
(aus)
PoE Max-LED
Die maximale PoE-Leistung, die der Switch für alle angeschlossenen PD-Geräte (Powered
Device) bereitstellen kann, beträgt insgesamt 123 Watt, mit einer maximalen Leistung von
30 Watt pro Port. (Weitere Informationen finden Sie unter „Überlegungen zu PoE".)
Die PoE Max LED zeigt den Status der PoE-Leistung, die der Switch für alle angeschlossenen
PDs bereitstellen kann, wie folgt an:
Leuchtet gelb: Weniger als 7 W PoE-Leistung ist auf dem Switch verfügbar.
Blinkt gelb: Die PoE Max LED hat in den letzten zwei Minuten durchgehend
geleuchtet.
Ausreichend (mehr als 7 W) PoE-Leistung ist auf dem Switch verfügbar (die LED ist
aus).
Überlegungen zu PoE
Der Switch priorisiert die PoE- und PoE+-Leistung, die er bereitstellt, in
aufsteigender Port-Reihenfolge (von Port 1 bis Port 8), bis zu seinem gesamten
Leistungsbudget (123 Watt). Wenn die Leistungsanforderungen für die
angeschlossene PD-Geräte (Powered Device) das gesamte Leistungskontingent
des Switches übersteigen, wird das PD-Gerät an dem Port mit der höchsten
Nummer deaktiviert, um sicherzustellen, dass die PD-Geräte, die an einem Port
mit höherer Priorität und einer niedrigeren Nummer angeschlossen sind, zuerst
mit Strom versorgt werden.
Nur weil ein PD-Gerät als ein 802.3at PoE-fähiges PD-Gerät aufgelistet
ist, bedeutet das nicht unbedingt, dass es das maximale Leistungslimit der
Spezifikation erfordert. Viele PD-Geräte benötigen weniger Strom, sodass alle
acht PoE-Ports gleichzeitig aktiv sein können.
Die folgende Tabelle beschreibt die PoE-Klassen und Switch-Zuweisungen.
Geräteklasse Standard Klassenbeschreibung Zugewiesene Für Energieverbraucher
Mindestleistungsabgabe verfügbarer
für PD-Geräte Leistungsbereich
0 PoE und Standardleistung 0,44 W 0,44 W–12,95 W
PoE+ (voll)
1 PoE und Sehr geringe 4,0 W 0,44 W–3,84 W
PoE+ Leistung
2 PoE und Geringe Leistung 7,0 W 3,84 W–6,49 W
PoE+
3 PoE und Mittlere Leistung 15,4 W 6,49 W–12,95 W
PoE+
4. Nur Hohe Leistung 30,0 W 12,95 W–25,5 W
PoE+
