11
3-Farben-Übergang Rot, grün und blau
3-Farben-Wechsel
12
7-Farben-Übergang Langsamer Übergang aller 7 Farben
13
RG Farbenübergang Langsamer Übergang von rot
und grün
14
RB Farbenübergang Langsamer Übergang von rot
und blau
15
GB Farbenübergang Langsamer Übergang von grün
und blau
16
Weißes Ausblenden Weißes (rot, grün und blau aktiviert)
& Wechsel
langsames Auf- und Abblenden
17
Großer Kreislauf
Alle Wechselmodi laufen
nacheinander ab
V. Bedienungsanweisungen
Auf dem Controller befinden sich 7 Funktionstasten:
ON/OFF, PAUSE, MODE+, MODE-, SPEED, BRT, RESET
die ersten 6 Tasten entsprechen den Tasten 1, 2, 3, 4, 5, 6 auf der
Fernbedienung.
Zeichen
Taste Fernbedienung Beschreibung
ON /OFF
1
AN/AUS: Ein-/Ausschalten des Controllers
Der Druck auf eine beliebige Taste startet
den Controller
PAUSE
2
Pause: Drücken Sie diese Taste und die
momentane Farbe wird angehalten, drücken
Sie nochmal und die Farbwechsel fahren fort.
MODE+
3
Modus+: Drücken Sie diese Taste, um den
nächsten Modus auszuwählen
MODE-
4
Modus-: Drücken Sie diese Taste, um den
vorigen Modus auszuwählen
SPEED
5
Geschwindigkeit: Drücken Sie diese Taste,
um die Wechselgeschwindigkeit zwischen
Stufe 1 bis Stufe 8 auszuwählen.
BRT
6
Helligkeit: Drücken Sie diese Taste, um die Helligkeits-
einstellung zwischen Stufe 1 bis Stufe 8 auszuwählen.
RESET
/
Zurücksetzen: Drücken Sie diese Taste für 1 Sekunde
und sie aktivieren den automatischen Moduswechsel;
drücken Sie diese Taste länger als 3 Sekunden und die
LEDs blinken; dies bedeutet, dass die Standardeinstellung
erfolgreich wiederhergestellt wurde.

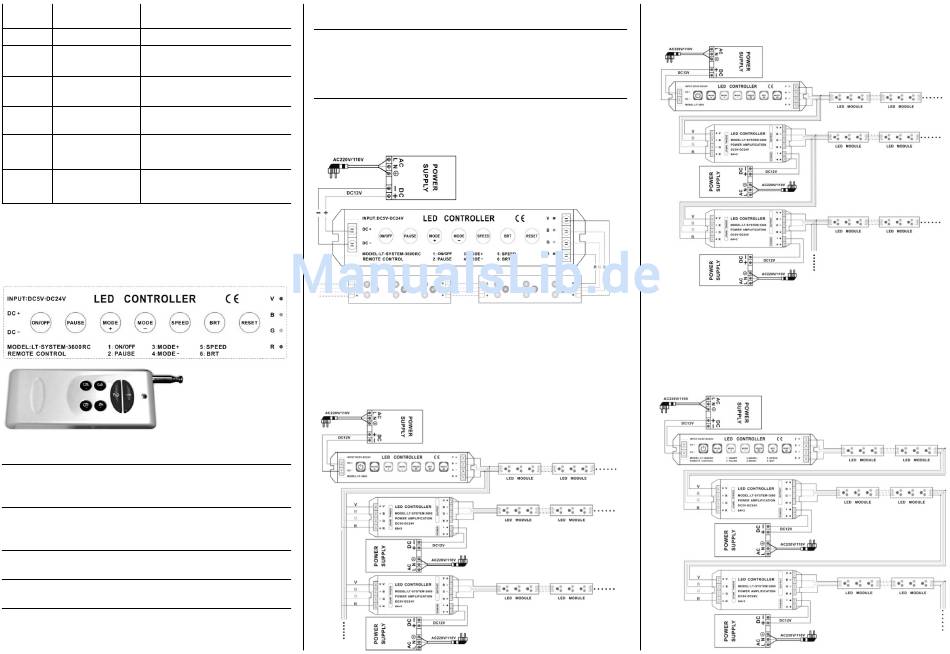

VI. Skizze der Anschlüsse (zum Beispiel angeschlossen an ein LED-Modul)
VII. Anschlussdiagramm, zusammen mit Leistungsverstärker LT-3060
(zum Beispiel angeschlossen an ein LED-Modul)
Nachstehend werden 3 populäre Anschlussmethoden aufgezeigt. Die 3
Methoden können beliebig miteinander kombiniert werden.
1. Methode 1: Alle Verstärker sind mit dem Stromnetz verbunden;
2. Methode 2: Verbinden Sie den Controller und den Verstärker nach
der "Hand in Hand"-Methode.
3. Methode 3: Die LED-Module sind gefolgt vom Verstärker in Reihe
geschaltet.
