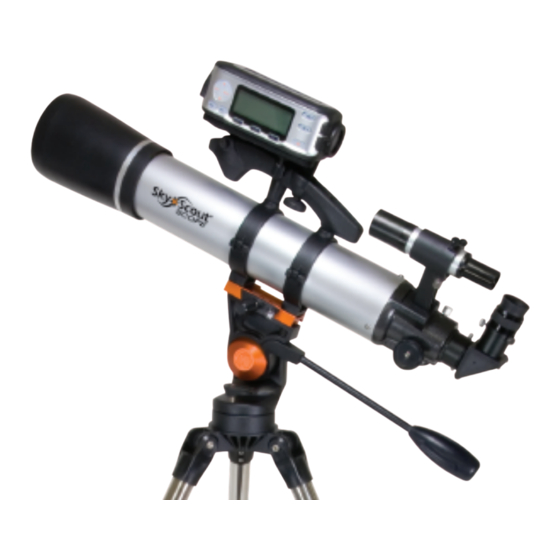

Ihr SkyScout Scope 90 umfasst: Rohr mit Optik, mit
angebauter SkyScout-Montagehalterung,
vormontiertes Stativ mit mittlerer Beinstrebe und
angebauter Altazimut-Montierung, zwei Okulare,
Zenitspiegel für aufrechtes Bild, Finderscope
(Sucherfernrohr) und Halterung, Zubehörablage,
Bedienungsanleitung und The Sky™ Software-CD.
SkyScout ist nicht im Lieferumfang enthalten.
4
Alle drei Beine müssen gleich lang sein, um eine
waagerechte Plattform für das Teleskop zu bilden.
7
So sollte das komplett zusammengebaute Stativ mit
Montierung aussehen.

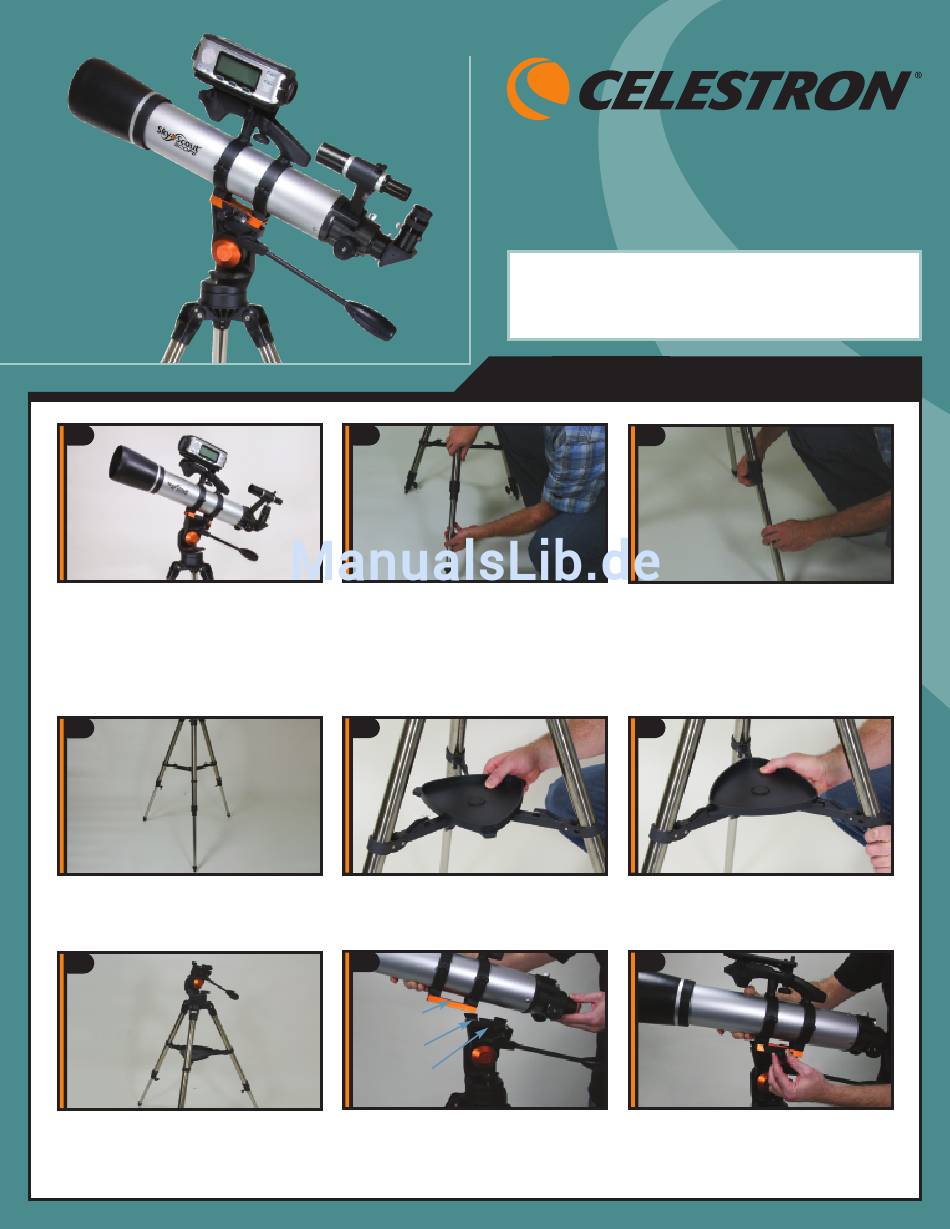

Schnellanleitung zum Aufbau für:
Modell 21068 – SkyScout Scope 90
KONTAKTPERSON: Technische Unterstützung von Celestron:
Schnellanleitung zum Aufbau
2
Zum Aufbau des Stativs die Beine nach außen ziehen,
bis sie vollständig ausgezogen sind. Alle drei
Stativbeine auf die maximale Länge ausziehen.
5
Zur Befestigung der Zubehörablage die drei Laschen
ausrichten und eine Drehung im Uhrzeigersinn
vornehmen, bis die Ablagelaschen in die mittleren
Beinstreben des Stativs einrasten.
8
Schwalben-
schwanz
Montierung
Befestigungs-
schrauben
Nun das Teleskoprohr in die Montierung schieben.
Die Befestigungsschrauben so weit herausfahren,
dass genug Spielraum für den Schwalbenschwanz ist.
www.celestron.com
Fragen oder Probleme beim Aufbau?
310.803.5955
3
Die ausgezogenen Beine mit den drei
Feststellschrauben unten an jedem Bein sichern.
6
Bei richtigem Zusammenbau sollte die Zubehörablage
wie im Bild oben eingesetzt sein.
9
Den Schwalbenschwanz in der Montierung zentrieren
und die Befestigungsschraube anziehen. Für
zusätzliche Sicherheit die abgewinkelte
Verriegelungsschraube neben der
Befestigungsschraube anziehen.
