Celestron ASTRO FI, 22204 Handbuch

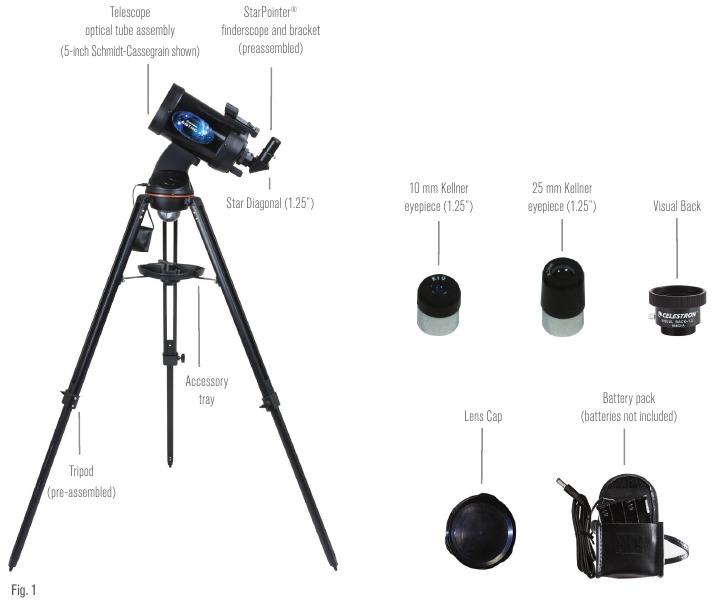

LIEFERUMFANG

Wir empfehlen, den Karton Ihres Teleskops aufzubewahren, damit er zur Lagerung des Teleskops verwendet werden kann, wenn es nicht in Gebrauch ist. Packen Sie den Karton vorsichtig aus, da einige Teile klein sind. Verwenden Sie die untenstehende Teileliste, um zu überprüfen, ob alle Teile und Zubehörteile vorhanden sind. Siehe Abb. 1

SOLARWARNUNG
Blicken Sie niemals mit bloßem Auge oder mit einem Teleskop direkt in die Sonne (es sei denn, Sie haben den richtigen Sonnenfilter). Es können dauerhafte und irreversible Augenschäden die Folge sein.
Verwenden Sie Ihr Teleskop niemals, um ein Bild der Sonne auf eine beliebige Oberfläche zu projizieren. Interne Hitzestauung kann das Teleskop und sämtliches daran befestigtes Zubehör beschädigen.
Verwenden Sie niemals einen Okular-Sonnenfilter oder einen Herschel-Keil. Interne Hitzestauung im Teleskop kann dazu führen, dass diese Geräte reißen oder brechen und ungefiltertes Sonnenlicht zum Auge gelangt.
Lassen Sie das Teleskop nicht unbeaufsichtigt, weder wenn Kinder anwesend sind noch Erwachsene, die mit den korrekten Bedienungsabläufen Ihres Teleskops möglicherweise nicht vertraut sind.

VORAUSSETZUNGEN

Ihr Astro Fi Teleskop benötigt eine der folgenden Stromquellen:

• 8 x AA-Batterien
• 12 Volt Gleichstromquelle mit mindestens 1 Ampere Stromstärke
• Celestron PowerTank (Separat erhältlich)

Sie benötigen außerdem ein Smartphone oder Tablet, um das Teleskop zu bedienen. Kompatible Geräte sind Apple iPhone oder iPad mit iOS 6 oder neuer, und Samsung Smartphones oder Tablets mit Android 4.0. Besuchen Sie celestron.com für eine vollständige Kompatibilitätsliste.

Bevor Sie beginnen, müssen Sie die kostenlose Celestron SkyPortal App auf Ihrem Gerät installieren. Laden Sie die App aus dem App Store oder von Google Play herunter.

ZUSAMMENBAU IHRES PRODUKTS

Für den Zusammenbau des Astro Fi Teleskops benötigen Sie kein Werkzeug. Nehmen Sie alle Teile aus der Verpackung, dann:

1. Öffnen Sie das Stativ, bis die Mittelstrebe vollständig ausgefahren ist (Abbildung 2).
2. Führen Sie die unverlierbare Mittelschraube in die Zubehörablage (Abbildung 3).
3. Platzieren Sie die Gabelarmbaugruppe auf dem Stativ und befestigen Sie sie mit dem unverlierbaren Drehknopf unter der Stativplatte (Abbildung 4).
4. Befestigen Sie das optische Teleskoprohr, indem Sie die Schwalbenschwanzschiene in die Schwalbenschwanzhalterung am Gabelarm schieben. Stellen Sie sicher, dass die Unterseite der Schwalbenschwanzschiene bündig mit der Schwalbenschwanzhalterung abschließt. Ziehen Sie die Rändelschraube fest an. (Abbildung 5).
5. Stellen Sie das Stativ auf eine bequeme Höhe ein und nivellieren Sie es, indem Sie die Feststellknöpfe verwenden, um jedes Stativbein zu sichern.
6. Legen Sie acht AA-Batterien (nicht im Lieferumfang enthalten) in das Batteriepack ein, beachten Sie dabei die korrekte Position für + und -. Lassen Sie das Batteriepack in der Zubehörablage.

HINWEIS: Die Zubehörablage verfügt über eine spezielle Halterung, die für Ihr Smartphone oder kleines Tablet geeignet ist.

DIE OKULARE UND DER ZENITSPIEGEL

Das Astro Fi 5 wird mit zwei Okularen geliefert, einem 25-mm-Okular mit geringer Vergrößerung und einem 10-mm-Okular mit hoher Vergrößerung. Das von Ihnen gewählte Okular bestimmt Ihre Vergrößerung und Ihr Sichtfeld. Immer wenn Sie Ihr Teleskop aufbauen, beginnen Sie immer mit dem 25-mm-Okular. Nachdem Sie Ihr Ziel gefunden haben, können Sie auf das 10-mm-Okular mit höherer Vergrößerung wechseln, um eine detailliertere Ansicht zu erhalten. Ihr Teleskop wird auch mit einem Zenitspiegel geliefert. Der Zenitspiegel positioniert das Okular in einem bequemeren 90-Grad-Winkel zum Teleskop und liefert ein aufrechtes Bild, obwohl das Bild von links nach rechts spiegelverkehrt ist.

Entfernen Sie alle Staubkappen, setzen Sie dann den Zenitspiegel in den visuellen Anschluss ein und ziehen Sie die 2 silbernen Rändelschrauben fest. Setzen Sie das 25-mm-Okular ein und befestigen Sie es durch Anziehen der 2 Rändelschrauben am Zenitspiegel (Abb. 6).

DER STARPOINTER-SUCHER

Ihr Teleskop wird mit einem StarPointer Rotpunkt-Sucher geliefert, den Sie als Zielhilfe verwenden, wenn Sie das Teleskop auf ein entferntes Ziel richten.
So installieren Sie Ihren StarPointer-Sucher:

1. Suchen Sie die Schwalbenschwanzhalterung, die sich oben auf dem Teleskoprohr befindet.
2. Schieben Sie die Basis des StarPointers über die Schwalbenschwanzhalterung am Teleskop. Arretieren Sie sie durch Anziehen der silbernen Rändelschraube (Abb. 7).


AUSRICHTEN DES STARPOINTER-SUCHERS

Wenn Sie Ihr Teleskop zum ersten Mal zusammenbauen, müssen Sie den StarPointer-Sucher mit der Hauptoptik des Teleskops ausrichten. Dieser Schritt kann ohne Einschalten des Teleskops durchgeführt werden. Obwohl dieser Schritt nachts im Feld durchgeführt werden kann, ist es erheblich einfacher, ihn tagsüber im Freien zu erledigen. Sobald Sie die Ausrichtung des Suchers abgeschlossen haben, müssen Sie diesen Schritt nicht wiederholen, es sei denn, der Sucher wird angestoßen oder fällt herunter.

1. Nehmen Sie das Teleskop tagsüber nach draußen und suchen Sie mit bloßem Auge ein leicht erkennbares Objekt, wie eine Straßenlaterne, ein Autokennzeichen oder einen hohen Baum. Das Objekt sollte so weit wie möglich entfernt sein, aber vorzugsweise mindestens eine viertel Meile.
2. Entfernen Sie die Hauptstaubschutzkappe von der Vorderseite des Teleskops, indem Sie sie gerade abziehen. Stellen Sie sicher, dass Ihr 25-mm-Okular im Okularauszug installiert ist.
3. Versuchen Sie nicht, das Teleskop bei ausgeschaltetem Zustand nach links und rechts zu bewegen. Bewegen Sie das zusammengebaute Stativ so, dass das Teleskop in Richtung des in Schritt 1 gewählten Objekts zeigt.
4. Blicken Sie durch das Teleskop und bewegen Sie es nach oben und unten, bis das von Ihnen gewählte Objekt in der Mitte des Blickfelds liegt. Wenn das Bild unscharf ist, drehen Sie vorsichtig die Fokusknöpfe auf beiden Seiten des Teleskops, bis es scharf fokussiert ist.
   HINWEIS: Das Bild, das Sie im Okular sehen, erscheint spiegelverkehrt. Dies ist bei einem astronomischen Teleskop völlig normal.
5. Sobald das Objekt in Ihrem 25-mm-Okular zentriert ist, schalten Sie den Rotpunkt-Sucher ein, indem Sie den Netzschalterknopf auf der rechten Seite des Suchers im Uhrzeigersinn drehen. Sie hören ein hörbares Klicken, das bestätigt, dass der Sucher eingeschaltet wurde. Dieser Knopf steuert auch die Helligkeit des roten Punktes. Drehen Sie den Knopf ganz bis zum Anschlag, um den Punkt so hell wie möglich zu machen.
6. Positionieren Sie Ihren Kopf etwa einen Fuß hinter dem Sucher, blicken Sie durch das runde Fenster des Suchers und lokalisieren Sie den roten Punkt. Er wird wahrscheinlich nahe, aber nicht genau auf dem Objekt sein, das Sie sehen, wenn Sie durch das 25-mm-Okular blicken.
7. Ohne das Teleskop zu bewegen, verwenden Sie die beiden Einstellknöpfe, die sich an der Seite und unterhalb des StarPointer-Suchers befinden (Abbildung 8). Einer steuert die Links-Rechts-Bewegung des Punktes. Der andere steuert die Auf-Ab-Bewegung des Punktes. Passen Sie beide an, bis der rote Punkt über dem Objekt erscheint, das Sie im 25-mm-Okular beobachten.


Ihr StarPointer-Sucher ist nun ausgerichtet!

HINWEIS: Stellen Sie sicher, dass Sie den Starpointer-Sucher ausschalten, wenn er nicht verwendet wird, um die Batterielebensdauer zu schonen.

BEREIT ZUR BEOBACHTUNG

Nachdem Ihr Teleskop zusammengebaut und der StarPointer ausgerichtet ist, verbinden wir es nun mit Ihrem Smartphone oder Tablet. Wir empfehlen Ihnen, sich tagsüber mit dem Teleskop und der App vertraut zu machen, bevor Sie es nachts verwenden.

Denken Sie daran, das Teleskop tagsüber niemals ohne einen geeigneten Sonnenfilter mit voller Öffnung auf die Sonne zu richten!

1. Stecken Sie das Batteriepack in den Stromanschluss an der Basis des Teleskops (Abbildung 9). Die rote WLAN-Anzeige am Arm leuchtet auf und zeigt den Strom- und WLAN-bereiten Status an. Stellen Sie sicher, dass der kleine Schalter in der Nähe der Steckdose wie in der Abbildung gezeigt in der RECHTEN Position ist.

2. Gehen Sie zu den WLAN-Einstellungen Ihres Geräts und verbinden Sie sich mit dem Netzwerk "Celestron-xx". Warten Sie, bis Ihr Gerät bestätigt, dass Sie erfolgreich verbunden sind.
3. Öffnen Sie Celestron Sky Portal und wählen Sie "Connect to Telescope" (Mit Teleskop verbinden). Pfeile für UP (Hoch)/DOWN (Runter) und LEFT (Links)/RIGHT (Rechts) erscheinen auf Ihrem Bildschirm. Diese Bewegungen werden als Höhe und Azimut bezeichnet.

4. Verwenden Sie die Pfeile, um Ihr Teleskop zu bewegen. Ein Schieberegler passt die Motorgeschwindigkeit an.

Beginnen Sie damit, auf entfernte terrestrische Objekte zu zeigen. Suchen Sie zuerst etwas mit Ihrem StarPointer, dann beobachten Sie das Objekt mit dem 25-mm-Okular. Wechseln Sie zum 10-mm-Okular und bemerken Sie, wie es die Vergrößerung erhöht und das Sichtfeld verringert. Wenn Sie Okulare wechseln, müssen Sie möglicherweise den Fokus leicht nachjustieren, um das schärfste Bild zu erhalten.
Nun, da Sie mit Ihrem Teleskop vertraut sind, können Sie mit der Beobachtung des Nachthimmels beginnen!

AUSRICHTEN IHRES GERÄTS

Um die Vorteile Ihres computergesteuerten Astro Fi 5 vollständig nutzen zu können, müssen Sie das Teleskop zunächst mithilfe der Celestron SkyPortal App am Himmel ausrichten. Nach der Ausrichtung findet Ihr Teleskop automatisch jedes Himmelsobjekt, das Sie auf Ihrem Bildschirm auswählen! Das Teleskop verfolgt Objekte am Himmel auch automatisch, während sich die Erde dreht. Dadurch bleiben Objekte im Okular zentriert und Ansichten können einfach mit Familie und Freunden geteilt werden.

1. Stellen Sie Ihr Teleskop so auf, wie Sie es tagsüber getan haben. Stellen Sie sicher, dass Ihr 25-mm-Okular installiert ist. Stellen Sie das Stativ auf eine bequeme Höhe ein und nivellieren Sie es. Stecken Sie den Akku in den Stromanschluss des Teleskops.
2. Verbinden Sie sich mit dem WLAN-Netzwerk "Celestron-xx". Öffnen Sie die SkyPortal App und bestätigen Sie die Uhrzeit und den Standort auf Ihrem Bildschirm. Dies sollte sich automatisch von Ihrem Gerät aktualisieren, aber falls nicht, können Sie in die App-Einstellungen gehen und dies manuell aktualisieren. Wählen Sie das Teleskopsymbol auf Ihrem Bildschirm und drücken Sie dann "Connect and Align" (Verbinden und Ausrichten).

Die App führt Sie nun durch jeden Schritt. Folgen Sie einfach den Anweisungen auf dem Bildschirm.

STARTEN SIE MIT IHREM GERÄT DURCH

Nachdem Ihr Astro Fi ausgerichtet ist, führt Sie die SkyPortal App mit ihrem interaktiven Planetarium durch das Universum. Halten Sie Ihr Gerät in den Himmel, und Sie können mühelos helle Sterne, Sternbilder, Planeten und Deep-Sky-Objekte außerhalb unseres Sonnensystems identifizieren. SkyPortal richtet Ihr Teleskop auf jedes dieser Objekte. Tippen Sie einfach auf das Objekt auf Ihrem Bildschirm und wählen Sie "GoTo" (Anfahren). Sie können auch das Suchsymbol auswählen, um einen Objektnamen einzugeben, wie z. B. "Orion Nebula" (Orionnebel), "Jupiter" (Jupiter) oder "Pleiades" (Plejaden).

BILDGEBUNG MIT IHREM SMARTPHONE

Nachdem Sie mit Ihrem Teleskop beobachtet haben, ist der nächste Schritt, ein Bild von dem zu machen, was Sie sehen. Ihr Teleskop verfügt über einen Smartphone-Adapter, der direkt in die Objektivkappe integriert ist.

Um diese Funktion zu nutzen:

1. Ziehen Sie zunächst den orangefarbenen Stecker aus der Kameraöffnung in der Objektivkappe. Dies können Sie tun, indem Sie an der orangefarbenen Gummischlaufe ziehen, die sich auf der Innenseite der Objektivkappe befindet. Der Stecker sollte einfach herausspringen. Der Stecker und die Schlaufe können verstaut werden, indem die Schlaufe in den Halteclip gedrückt wird, der sich auf der Rückseite der Objektivkappe neben dem Okularhalter befindet.

2. Drehen Sie die Kappe so, dass die Außenseite der Kappe nach oben zeigt. Heben Sie die Spanngurte an und schieben Sie Ihr Smartphone zwischen die Gurte und die Objektivkappe, sodass die Kamera durch die Kameraöffnung blickt. Die Gurte sollten ausreichend Spannung bieten, um das Gerät an der Kappe zu halten, und der schwarze Silikonring sorgt für genügend Reibung, um ein Verrutschen des Telefons zu verhindern.
   HINT (TIPP): Je nach Design Ihres Smartphones kann sich die Kamera in der Mitte des Geräts oder in einer Ecke befinden. Möglicherweise möchten Sie den Winkel der Spanngurte ändern, um das Telefon besser zu sichern. Es stehen acht verschiedene Ankerpunkte am Rand der Objektivkappe zur Auswahl. Positionieren Sie diese einfach an verschiedenen Ankerpunkten neu, um die besten Ergebnisse zu erzielen.

3. Drehen Sie die Kappe um und stellen Sie sicher, dass Ihr Kameraobjektiv in der Öffnung der Objektivkappe zentriert ist. Je besser Sie dies zentrieren, desto einfacher wird es sein, Bilder durch das Teleskop aufzunehmen.

4. Lösen Sie die Feststellschrauben am Okularhalter auf der Innenseite der Objektivkappe. Stecken Sie den schwarzen Teil des Okulars in den Okularhalter und ziehen Sie die Schrauben fest, um das Okular zu sichern.

5. Nehmen Sie nun die Objektivkappe mit dem befestigten Telefon und Okular und stecken Sie den verchromten Tubus des Okulars in den Zenitspiegel auf der Rückseite des Teleskopfokusierers. Sichern Sie es, indem Sie die Feststellschrauben am Zenitspiegel festziehen.

6. Aktivieren Sie Ihre Kamera-App auf Ihrem Smartphone und stellen Sie den Fokus ein, genau wie Sie es am Okular tun würden, diesmal unter Verwendung des Bildes, das auf Ihrem Bildschirm erscheint.
   NOTE (HINWEIS): Stellen Sie sicher, dass Sie den Blitz des Telefons ausschalten.
7. Wenn das Bild scharf erscheint, machen Sie Ihr Bild.

Es ist am besten, dies zuerst tagsüber auszuprobieren. Sobald alles richtig eingerichtet ist, nehmen Sie es nach draußen und versuchen Sie, den Mond zu fotografieren. Sobald Sie geübt sind und sich mit dem 20-mm-Okular wohlfühlen, versuchen Sie, den Kameraadapter mit dem 10-mm-Okular für eine höhere Vergrößerung zu verwenden.

BILDFOTOGRAFIE TIPPS UND TRICKS

Camera Controls (Kamerasteuerung)
Die Standard-Kamera-Apps, die auf Ihrem Smartphone vorinstalliert sind, bieten sehr rudimentäre Steuerungen und sind darauf ausgelegt, Fokus und Belichtung automatisch anzupassen. Dies ist kein Problem für die alltägliche Fotografie wie Landschaften oder Porträts, kann aber ein Problem bei der Aufnahme eines Planeten oder des Mondes sein, wo Sie ein sehr helles Objekt vor einem sehr schwarzen Himmel haben. Die Kamera des Telefons versucht, das Ungleichgewicht der Beleuchtung durch Aufhellung der dunklen Bereiche zu kompensieren, was jedoch dazu führt, dass die hellen Bereiche überbelichtet werden und Details verloren gehen. Wenn Ihre Kamera-App-Einstellungen es Ihnen nicht erlauben, den Fokuspunkt manuell auszuwählen oder eine Option zum Deaktivieren des Autofokus oder der automatischen Belichtung haben, sollten Sie die Verwendung einer anderen Kamera-App in Betracht ziehen. Sie können viele Aftermarket-Apps für iOS und Android finden, die eine größere Kontrolle über Ihre Kamera bieten. Viele davon sind kostenlos.

Vibration (Vibration)
Um Vibrationen zu vermeiden, die beim Berühren der Kamera zum Aufnehmen des Bildes entstehen, versuchen Sie, eine Auslöseverzögerung zu verwenden. Einige Apps bieten eine Verzögerung von 2, 5 oder 10 Sekunden vor der Aufnahme des Bildes. Dies gibt den Vibrationen die Möglichkeit, sich vor der eigentlichen Aufnahme der Bilder aufzulösen.

Subjects to Shoot (Motive zum Fotografieren)
Mit dieser Methode sollten Sie in der Lage sein, Bilder von terrestrischen Objekten bei Tag und astronomischen Bildern bei Nacht vom Mond und hellen Planeten (Venus, Mars, Jupiter und Saturn) aufzunehmen. Leider sind Smartphone-Kamerasensoren nicht dafür ausgelegt, bei sehr schlechten Lichtverhältnissen gut zu funktionieren, so dass es auf diese Weise nicht möglich sein wird, schwache astronomische Objekte wie Galaxien oder Nebel aufzunehmen.

Magnification (Vergrößerung)
Beim Betrachten des Mondes oder von Planeten mit einem stationären Teleskop werden Sie feststellen, dass das Objekt scheinbar durch das Gesichtsfeld wandert. Dies wird tatsächlich durch die Erdrotation verursacht. Wenn Sie visuell durch Ihr 20-mm-Okular blicken würden, würde ein Planet etwa 3,0 Minuten benötigen, um das gesamte Gesichtsfeld des Okulars zu durchqueren. Wenn Sie das 10-mm-Okular verwenden, würde es nur 1,5 Minuten dauern. Das Smartphone nutzt nicht das gesamte Gesichtsfeld des Okulars, sondern nur dessen Zentrum, wodurch die Bewegung noch schneller erscheint. Wenn Sie ein astronomisches Objekt im Gesichtsfeld des Telefons zentrieren, versuchen Sie, das Ziel vorauszurichten. Versuchen Sie, das Teleskop vor dem Planeten auszurichten, so dass er gerade in das Gesichtsfeld eintritt. Dies maximiert die Zeit, die das Objekt benötigt, um das gesamte Feld zu durchqueren, und gibt Ihnen mehr Zeit, Bilder aufzunehmen, bevor Sie das Teleskop neu ausrichten müssen. Das 10-mm-Okular hat ein engeres Gesichtsfeld und wird infolgedessen häufiger angepasst werden müssen. Die Arbeit mit dem 20-mm-Okular wird am Anfang einfacher sein. Sobald Sie damit vertraut sind, versuchen Sie, auf das 10-mm-Okular umzusteigen.

TECHNISCHE DATEN

SO KONTAKTIEREN SIE CELESTRON

So kontaktieren Sie Celestron
Für Unterstützung mit diesem Produkt wenden Sie sich bitte an unsere Technische Support Abteilung unter (310) 328-9560, oder Sie können den Celestron Support online kontaktieren, indem Sie unsere Website (www.celestron.com) besuchen und auf den "Support" (Support)-Tab oben auf der Seite klicken. Hier können Sie eine umfassende Datenbank häufig gestellter Fragen durchsuchen oder eine Anfrage für Unterstützung einreichen.

Schriftliche Korrespondenz senden Sie bitte an:
Celestron • 2835 Columbia Street • Torrance, CA 90503
