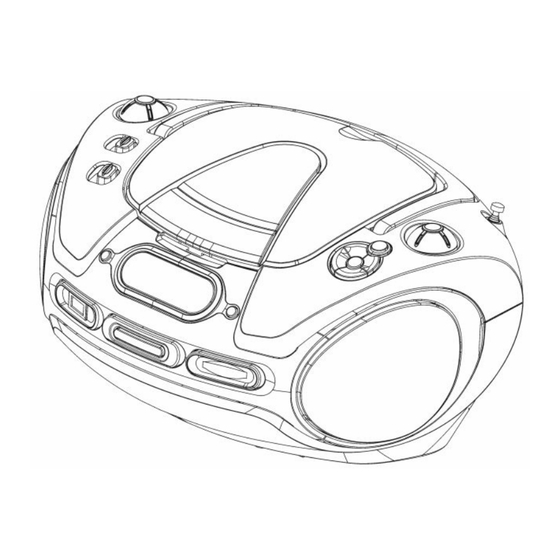

Tragbarer CD/MP3 Radio
mit USB Anschluss
M
o
d
e
l
l
S
C
D
-
2
6
5
0
U
S
B
M
o
d
e
l
l
S
C
D
-
2
6
5
0
U
S
B
B E D I E N U N G S A N L E I T U N G
Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig
durch und heben Sie diese für einen eventuell notwendigen späteren
Gebrauch gut auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOUNDMASTER SCD-2650 USB
Inhaltszusammenfassung für SOUNDMASTER SCD-2650 USB
- Seite 1 Tragbarer CD/MP3 Radio mit USB Anschluss B E D I E N U N G S A N L E I T U N G Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und heben Sie diese für einen eventuell notwendigen späteren Gebrauch gut auf.
-
Seite 2: Bedienungselemente
BEDIENUNGSELEMENTE Funktionswahlschalter 13. LCD Display (blau beleuchtet) (AUX/CD/OFF/RADIO) 14. Kopfhörer Anschlussbuchse (3,5 mm) Bandwahlschalter (AM/FM/FM ST.) 15. Lautstärkenregler (VOLUME Schalter) UKW-Teleskopantenne 16. Netzanschlussbuchse CD-Fach 17. Batteriefach Senderwahlschalter (TUNING AM/FM) 18. AUX IN Bass Boost ON/OFF 19. Lautsprecher links CD Skip / Search vorwärts Taste 20. -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Die Betriebs- und Sicherheitshinweise sollten zum späteren Nachlesen gut aufgehoben werden. Das Gerät darf keiner zu großen Hitze, nicht direkter Sonneneinstrahlung ausgesetzt oder unmittelbar neben strahlungserzeugenden Geräten Heizkörpern aufgestellt werden. Bitte decken Sie niemals die Belüftungsöffnungen des Gerätes ab. Aus Sicherheitsgründen darf das Gehäuse des Gerätes nur von einem Fachmann entfernt werden. - Seite 4 STROMVERSORGUNG Netzbetrieb Schließen Netzkabel Netzbuchse Haushaltssteckdose mit 230V/50 Hz an. Dadurch werden eventuell eingelegte Batterien automatisch abgeschaltet. Beachten Sie: - Im Falle eines Defektes (elektrostatische Entladung ESD), ziehen Sie das Netzkabel aus der Buchse und schließen Sie es wieder an. - Wenn das Gerät nicht in Betrieb gesetzt wird –...
-
Seite 5: Lautstärkenregler
BASS BOOST SYSTEM Um den Bass Sound zu verstärken, drücken Sie die BASS BOOST-Taste (6). Um diese Funktion wieder zu löschen, drücken Sie die BASS BOOST- Taste nochmals. Beachten Sie bitte, dass diese Funktion bei einer Aufnahme zwar über die Lautsprecher hörbar ist, die Aufnahme selbst aber nicht beeinflusst. -
Seite 6: Bedienung Einer Cd
Antennen Um einen optimalen Empfang von UKW Sendern zu erreichen, richten Sie die UKW-Teleskopantenne (3) entsprechend aus. Für den Mittelwellen-Empfang ist eine entsprechende Antenne eingebaut. Durch Drehen des Gerätes können Sie den Empfang optimieren. UKW-Stereo-Empfang Wird eine UKW-Sendung Stereo ausgestrahlt Bandwahlschalter (2) auf die Position „FM ST"... - Seite 7 5. Ist CD-Fach ordnungsgemäß geschlossen, erscheint am LCD-Display (13) die Gesamtanzahl der Titel und geht in den Stop-Modus. (zB: 17 Titel) Der Hinweis „DISC“ wird immer am Display angezeigt. 6. Wurde die CD nicht richtig eingelegt bzw. wenn sie defekt ist, erscheint am Display “...
- Seite 8 Wiedergabe gedrückt, so wird der Beginn des aktuellen Titels angesteuert. Die jeweilige Titelnummer wird am Display angezeigt. SEARCH - schneller Suchlauf vorwärts/rückwärts Durch längeres Drücken der CD SKIP/SEARCH-Tasten (7+8) kann ein beliebiger Punkt auf der CD angesteuert werden. Dieser Suchlauf kann nur im Wiedergabemodus erfolgen.
- Seite 9 Programmierung einer Titelfolge Es können bis zu 20 Titel einer CD in beliebiger Reihenfolge abgespeichert werden. Die Eingabe einer Programmierung kann nur im Stop-Modus durchgeführt werden. Legen Sie eine CD in das CD Fach (4) ein, wie zuvor beschrieben. Drücken Sie die CD PROGRAM-Taste (9). Der Hinweis “PROGRAM”...
-
Seite 10: Bedienung Einer Mp3 Disc
BEDIENUNG EINER MP3 DISC Was ist MP3? Die Bezeichnung MP3 (MPEG Audio Layer-3) ist die heute übliche Abkürzung für den ISO/IEC-Standard zur Kompression von digitalen Audiosignalen. MP3 erlaubt die Kompression von Musiksignalen auf ca. 8 % der sonst notwendigen Datenmenge, fast ohne hörbare Unterschiede zum Originalsignal. - Seite 11 Auswählen eines Tracks auf einer MP3 Disc a) Wurden bei der Erstellung der MP3 CD keine Folder (Ordner) angelegt, erscheint Gesamtanzahl Titel Display. Die Albumnummer zeigt „001“ nach dem Drücken der CD FOLDER-Taste (21). b) Wenn die Musik in verschiedenen Foldern (Ordnern) gespeichert wurde, dann können Sie das gewünschte Album durch Drücken der CD FOLDER-Taste (21) auswählen.
- Seite 12 Wiedergabe gedrückt, so wird der Beginn des aktuellen Titels angesteuert. Die jeweilige Titelnummer wird am Display angezeigt. SEARCH - schneller Suchlauf vorwärts/rückwärts Durch längeres Drücken der CD SKIP/SEARCH-Tasten (7+8) kann ein beliebiger Punkt auf der CD angesteuert werden. Dieser Suchlauf kann nur im Wiedergabemodus erfolgen.
- Seite 13 RANDOM PLAY – (Zufallsgenerator) im MP3 Modus Die Random Funktion ermöglicht Ihnen das Abspielen einer CD nach dem Zufallsprinzip. Um die Wiedergabe der MP3 Disc in zufälliger Reihenfolge im Stop-Modus zu starten, betätigen Sie die CD MODE-Taste (10) viermal. Die “ ”- Anzeige erscheint am Display und alle Musikstücke werden im Zufallsprinzip automatisch gespielt.
-
Seite 14: Usb-Funktion
Beispiel Album 3, Track (Titel) 2 Press the FOLDER UP button to read the ALBUM number. – Drücken Sie die CD FOLDER UP-Taste, um die Albumnummer zu lesen. 8. Um die erfolgte Programmierung nochmals zu überprüfen, drücken Sie die CD PROGRAM-Taste (9) im Stop-Modus. Am Display blinkt der Hinweis “... -
Seite 15: Behandlung Einer Cd
4. Schließen Sie einen USB-stick zusätzlich ans Gerät an (zB. MP 3 Player). Es wird die Gesamtanzahl der Titel am Display angezeigt. 5. Drücken Sie die CD PLAY/PAUSE-Taste um die Wiedergabe zu starten. 6. Nehmen Sie alle CD Tasten, wie im Kapitel „CD-Player“ beschrieben, in Betrieb. -
Seite 16: Technische Daten
Technische Daten UKW / FM 87,5 – 108MHz MW / AM 540 – 1600KHz 230V 50Hz 12V 8x1,5V UM-2/C Design, technische Änderungen und Druckfehler vorbehalten HINWEISE ZUM UMWELTSCHUTZ Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
