1. Anschluss / elektrische Installation
Wir empfehlen, zuerst die elektrische Installation durchzuführen und danach alle
Komponenten auf einwandfreie Funktionsfähigkeit zu testen, bevor dann im zweiten Schritt
der Aktuator / Soundbooster fest verbaut und installiert wird.
Prinzipiell sind nur 4 Kabel am Fahrzeug anzuschließen: Plus (rot) und Masse (schwarz mit
Öse am Kabelende) sowie die beiden in sich verdrillten BUS Kabel (Can-High und Can-Low)
am PT-CAN-Bus.
Zuerst wird das BUS Kabel (das verdrillte Kabelpaar Schwarz-Weiß und Schwarz-Gelb)
angeschlossen. Dazu muss eines der BUS-Kabel im Fahrzeug gefunden werden:

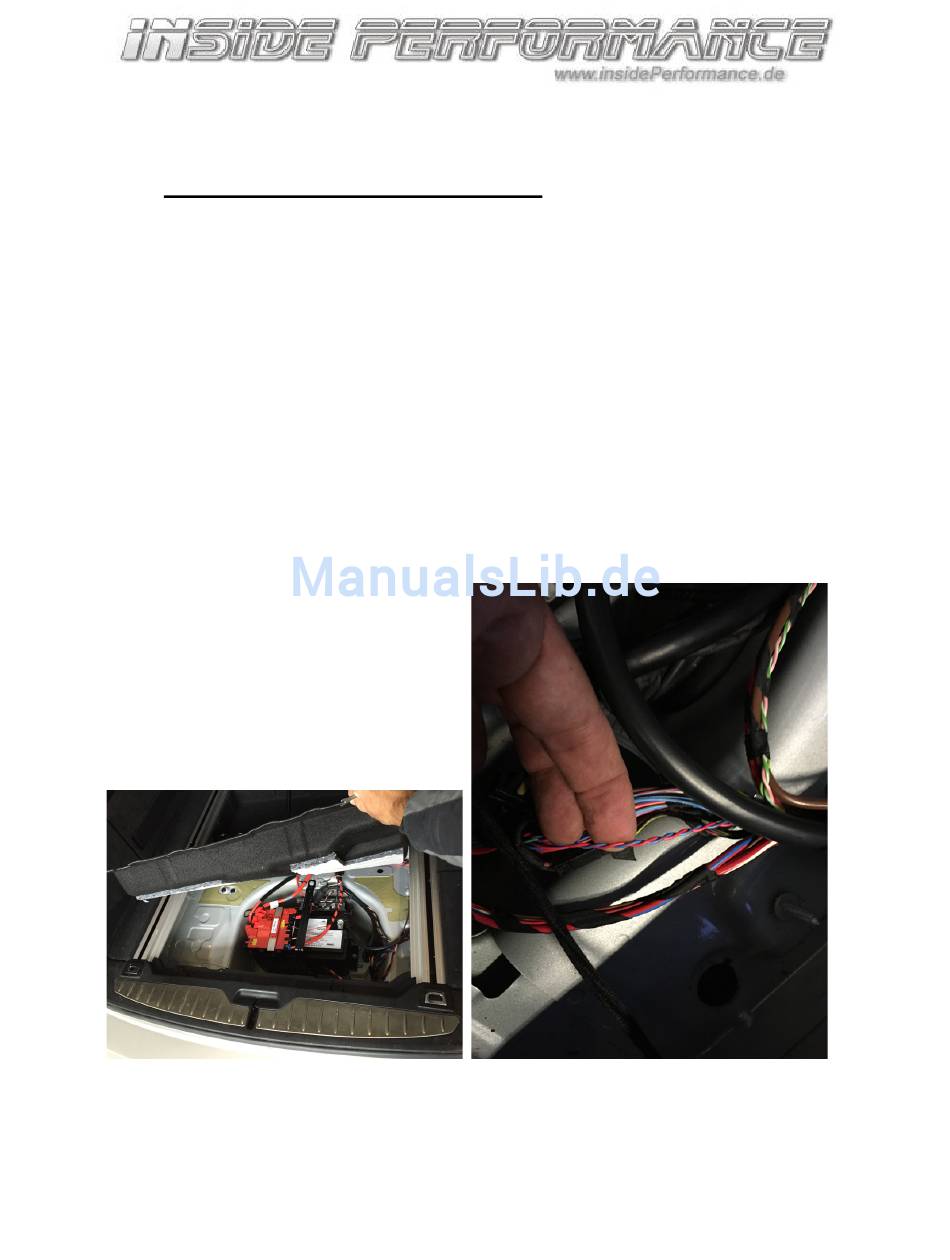

Beim BMW 5er befindet sich in der Regel hinten im Kofferraum unter der Bodenabdeckung
die Batterie. An der Bordwand in der Mulde um die Batterie herum sind einige Steuergeräte
verbaut. Weitere Steuergeräte befinden sich rechts im Kofferraum hinter der rechten
Seitenabdeckung. Zu mindestens einem dieser Steuergeräte führt in der Regel auch der Can
BUS. Dieses Can-BUS Kabelpaar erkennt man immer daran, daß das eine Kabel Rot und
das andere Kabel Blau-Rot ist und beide Kabel miteinander verdreht / verdrillt sind:
Mit diesen Kabeln müssen die Kabel des Active-Sound-Systems wie folgt verbunden werden:
Can High: Schwarz-Weiss vom Active-Sound mit dem BMW Kabel Blau-Rot
Can Low: Schwarz-Gelb vom Avtive-Sound mit dem BMW Kabel Rot
