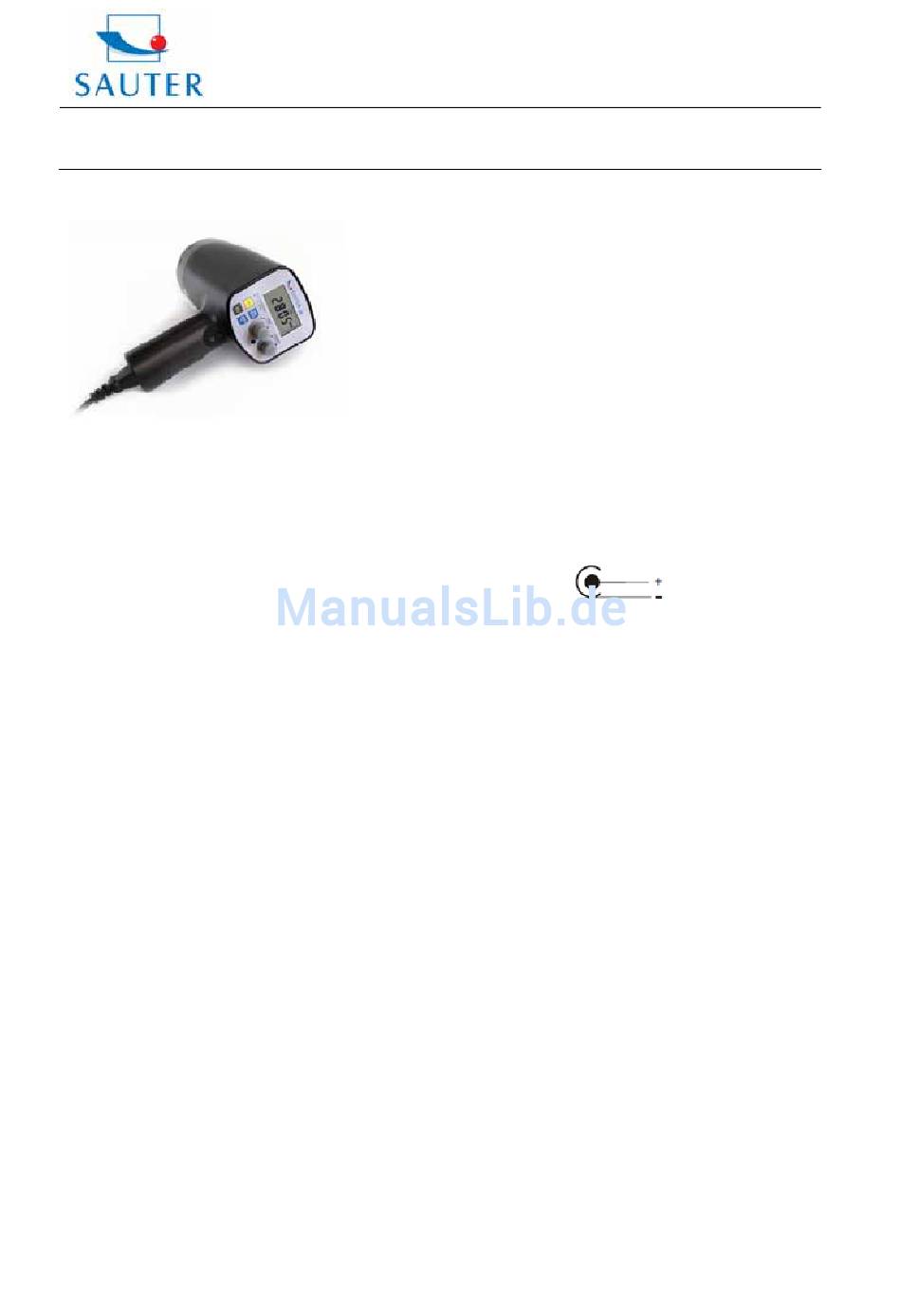

Sauter SB Betriebsanleitung

XENON HANDSTROBOSKOP
Hierbei handelt es sich um ein komplexes, fortschrittliches,
leichtes sowie handliches Gerät.
Das Stroboskop wird hauptsächlich eingesetzt zur
- Visualisierung von Schwingungen und Bewegungen
- Bestimmung von Drehzahlen.
Die folgende Anleitung ist aufmerksam durchzulesen und
stets in greifbarer Nähe aufzubewahren.
Inhaltsübersicht
1. Funktionen
2. Technische Daten
3. Beschreibung des Bedienfeldes
4. Messvorgang
5. Anmerkungen
6. Austausch der Blitzröhren
7. Automatischer Blitz-Stopp
8. Konformitätserklärung
1. Funktionen
* Wenn die Geschwindigkeit des sich bewegenden Objek-
tes mit der Blitzrate des Stroboskops übereinstimmt,
scheint das sich bewegende Objekt stillzustehen.
Das Gerät kann dem Anwender den Eindruck einer
„angehaltenen Bewegung" geben, wobei sich das zu
beobachtende Objekt aber stets in Bewegung befindet.
Bei einer nicht vollständigen Übereinstimmung kann der
Eindruck einer verlangsamten Bewegung hervorgerufen
werden. Dadurch wird eine Untersuchung des sich be-
wegenden Objekts ermöglicht.
* Großer Messbereich und hohe Auflösung
* Auf dem digitalen Display ist ein exaktes Ablesen der
Messwerte möglich
* Blitzzeitgeber- Kontrolle verlängert die Lebensdauer der
Blitzröhren
* Der extern liegende Auslöser erlaubt dem Gerät
automatisch mit der technischen Beschaffenheit zeit-
gleich zu sein
* Starke Lichtblitze im unteren Messbereich sowie
schwache Lichtblitze im oberen Messbereich
SB-BA-d-1110
Sauter GmbH
Tieringerstr. 11-15
D-72336 Balingen
E-Mail: info@sauter.eu
Betriebsanleitung
SB
2. Technische Daten
Display:
Messbare Parameter:
Messbereiche:
Auflösung:
Messgenauigkeit:
Abtastdauer:
Auslöser: intern/ extern Umstellung möglich
Externer Auslösebereich: 3- 24 V
H/L
Stroboskop Blitzröhrentyp: Xenon Lampe
Helligkeit:
Umgebungsbedingungen:
Stromversorgung: 220V A.C. (Vorgabe)
Mit
Abmessungen:
Gewicht:
Lieferumfang:
Tel: +49-[0]7433- 9976-174
Fax: +49-[0]7433-9976-285
Internet: www. sauter.eu
10mm (0,4") LCD
FPM ( Lichtblitze pro Minute)
SB 12K0.1: 50 bis 12000 FPM
SB 20K0.1: 50 bis 20000 FPM
SB 30K0.1: 50 bis 30000 FPM
SB 40K0.1: 50 bis 40000 FPM
0,1 FPM (50- 999,9 FPM)
1 FPM (über 1000 FPM)
± (0,05%n+ 1d)
0,3 Sekunden
(oberer/ unterer) Blitzbereich:
Die Lichtblitze sind im
Blitzbereich viel heller als im oberen.
51 Lux (bei 1 m Abstand)
Temperaturen: 0 bis 40°C
Rel. Luftfeuchtigkeit:kleiner als 85%
110V A.C.
x2, :2 für Schnellprüfung
215 x 85 x 180mm
ca. 1000g
Tragekoffer
Bedienungsanleitung
Ersatzblitzröhre
unteren
